東海道新幹線　幸田補助き電区分所

隣接切替セクション
(新大阪方) 安城変電所		幸田補助き電区分所		(東京方) 大塚変電所

　本項では東海道新幹線の幸田補助き電区分所について説明しています．

• 1)　幸田補助き電区分所の建屋．
• 2)　建屋の左右に設置された上下線それぞれの単巻変圧器(AT).
• 3)　幸田補助き電区分所のき電線鉄構．古い時代の鉄構に継ぎ足して拡張する形で組まれています．

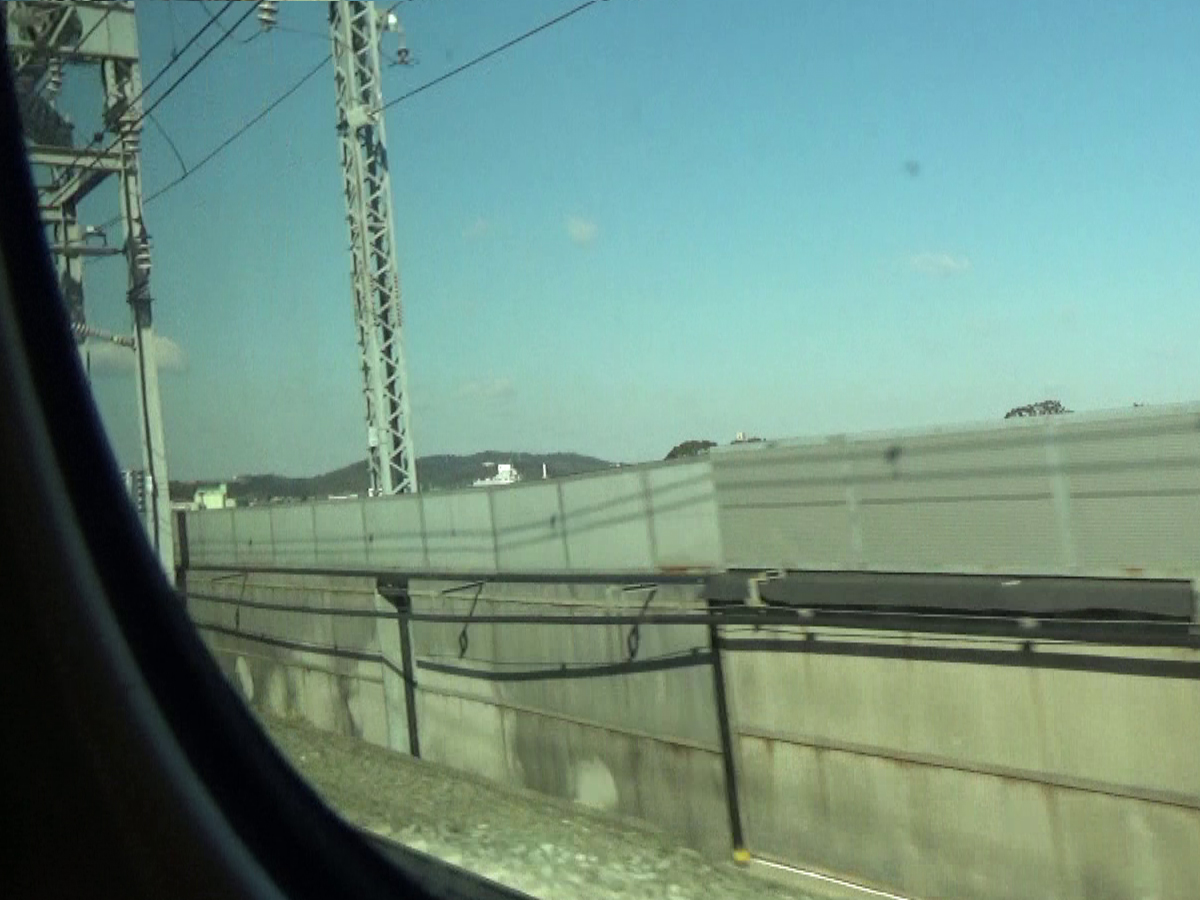

• 4)　き電線鉄構を車内から見たところ．
• 5)　下り線のエアセクション．
• 6)　下り線エアセクションの東京側の架線絶縁部と東京方のトロリー線へのき電線接続部．
• 7)　上り線のエアセクション．

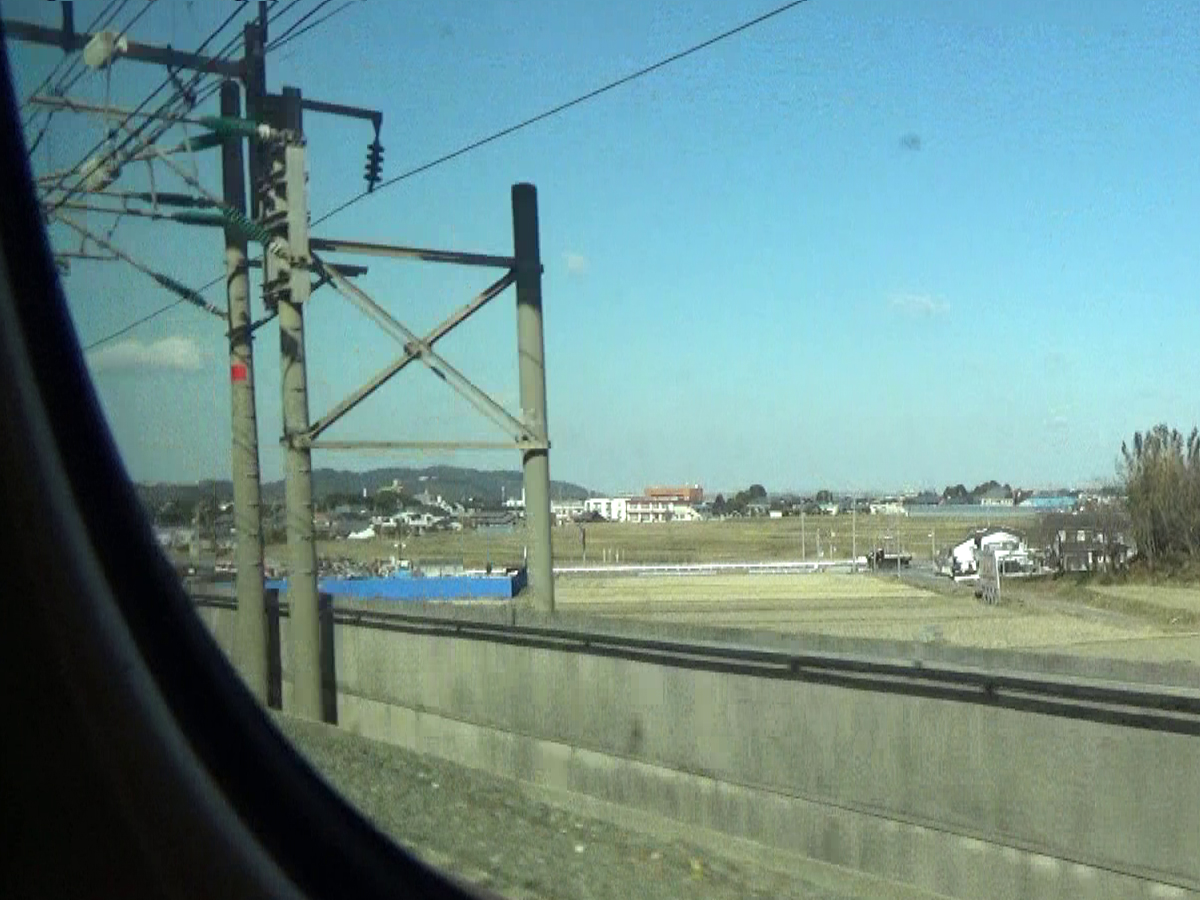

• 8)　上り線エアセクションの新大阪方の架線絶縁部を車内から見たところ．
• 9)　上り線エアセクションの東京側の架線絶縁部と東京方のトロリー線へのき電線接続部．

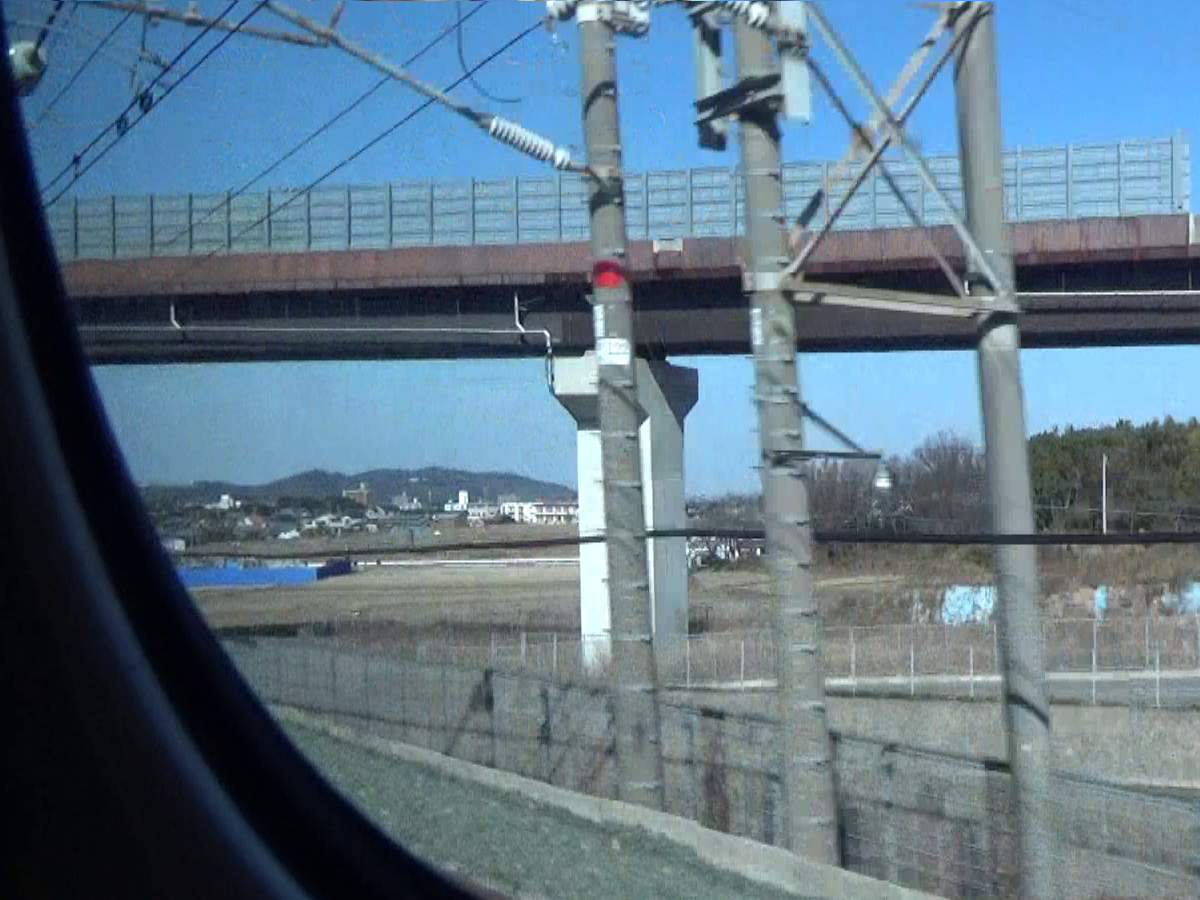

• 10)　上り線エアセクションの東京方の架線絶縁部を車内から見たところ．

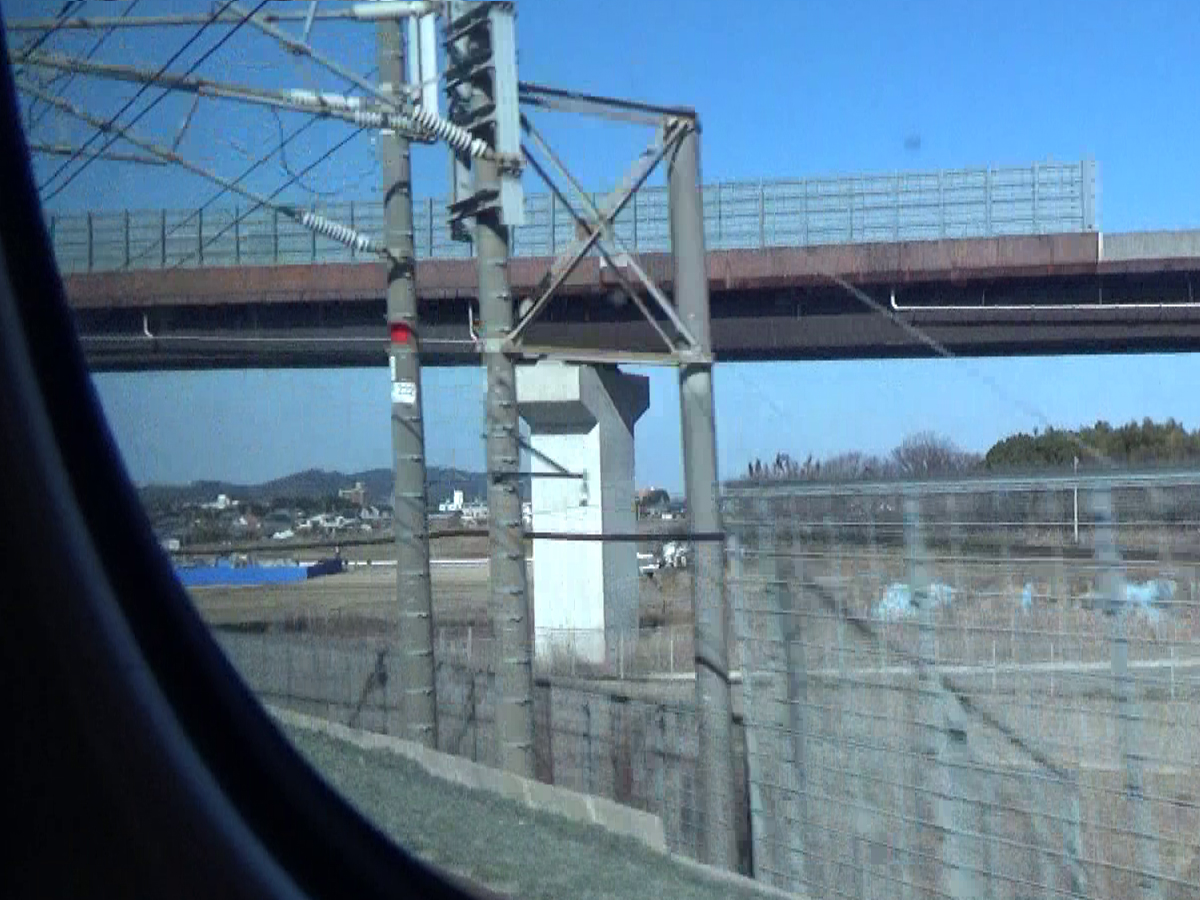

• 11)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．

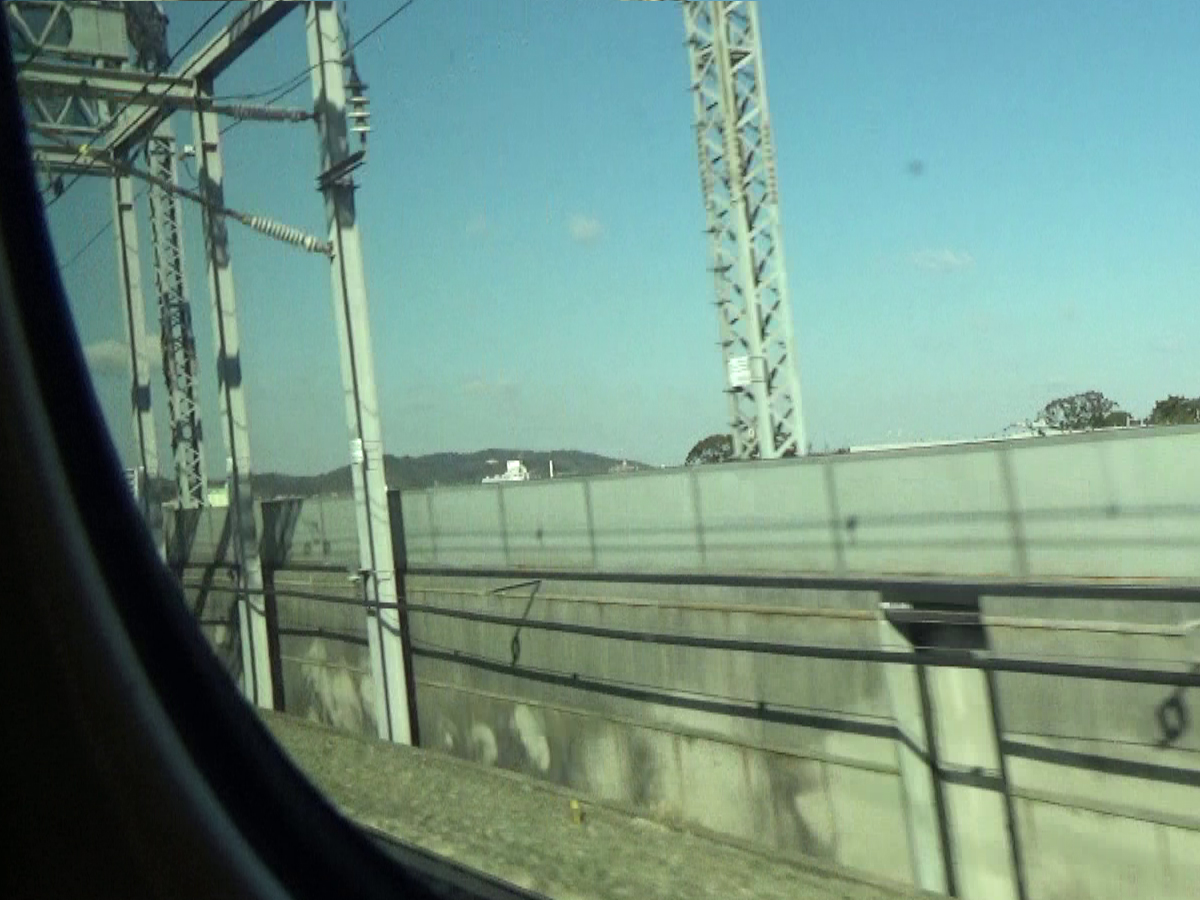

• 12)　上り線新大阪方のトロリー線へのき電線接続部を車内から見たところ．
