東海道新幹線　戸塚き電区分所の
異相区分切替セクション

隣接切替セクション
(新大阪方) 平塚変電所		戸塚き電区分所		(東京方) 新横浜変電所

　本項では東海道新幹線　戸塚き電区分所の異相区分切替セクションについて説明しています．

• 1)　戸塚き電区分所の建屋を東側を通る産業道路から見たところ．
• 2)　戸塚き電区分所の建屋を西側から見たところ．

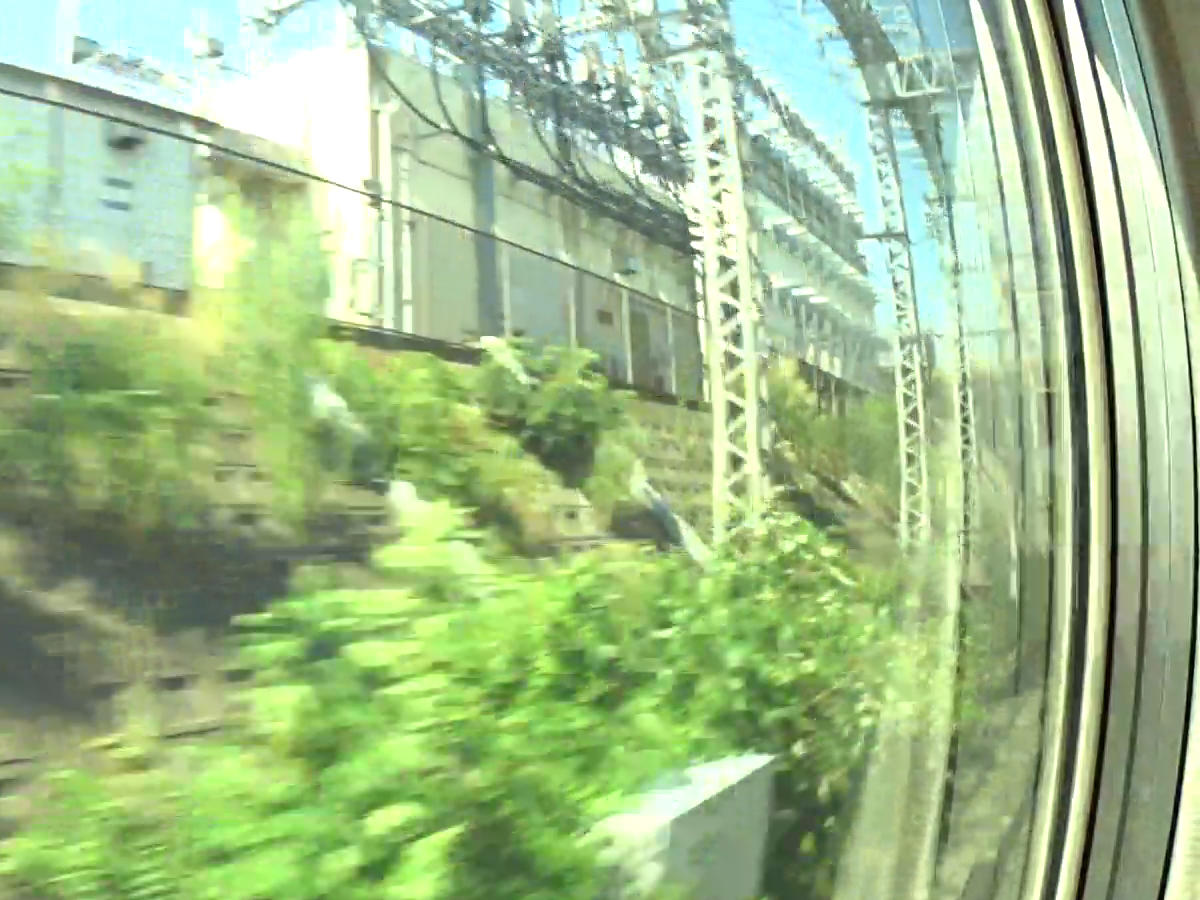

• 3)　戸塚き電区分所の建屋を上り列車の車内から見たところ．建屋は2つあり，奥(東京方)の建屋からケーブルで出力されたき電線が手前(東京方)の建屋に接続され，さらに切り通しの中のき電線鉄構に接続されています．

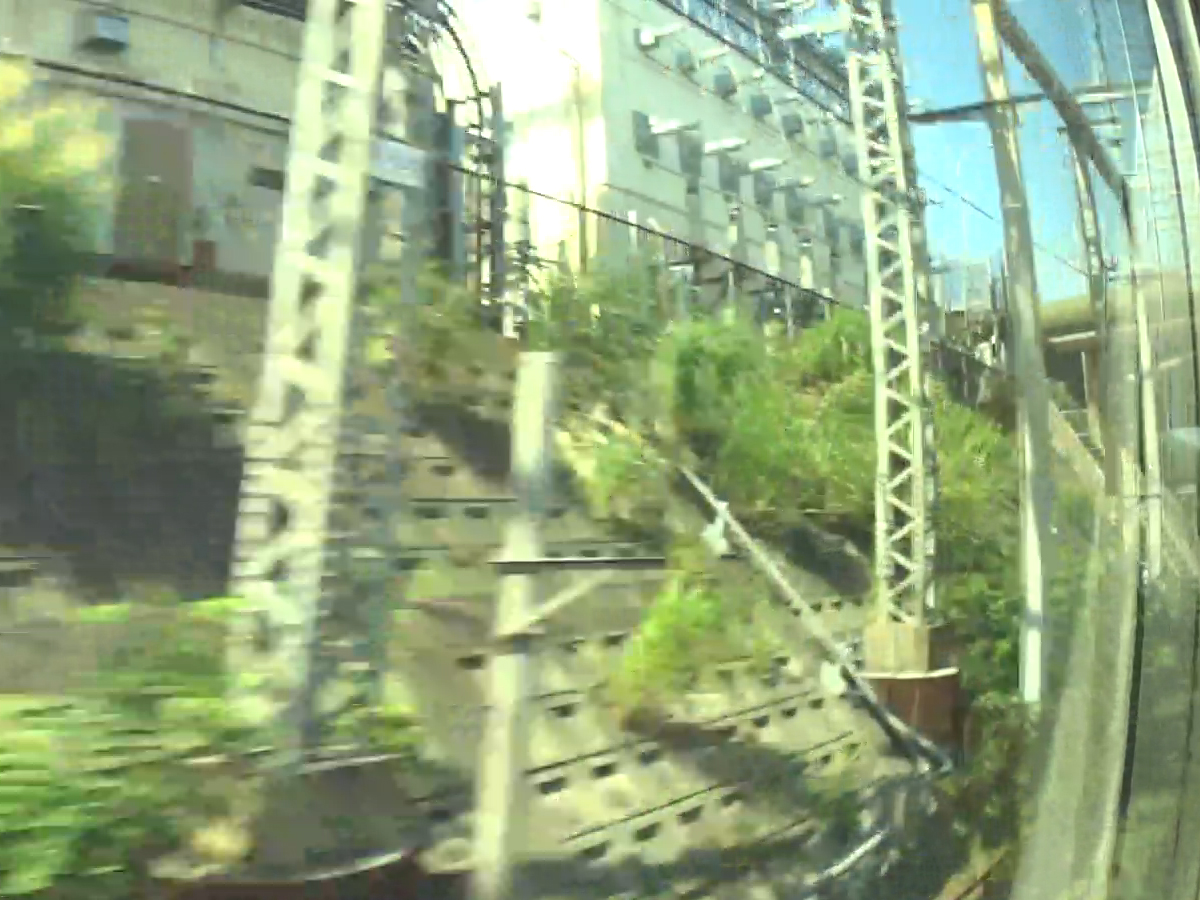

• 4)　東京方の建屋からの出力がケーブルに接続されています．

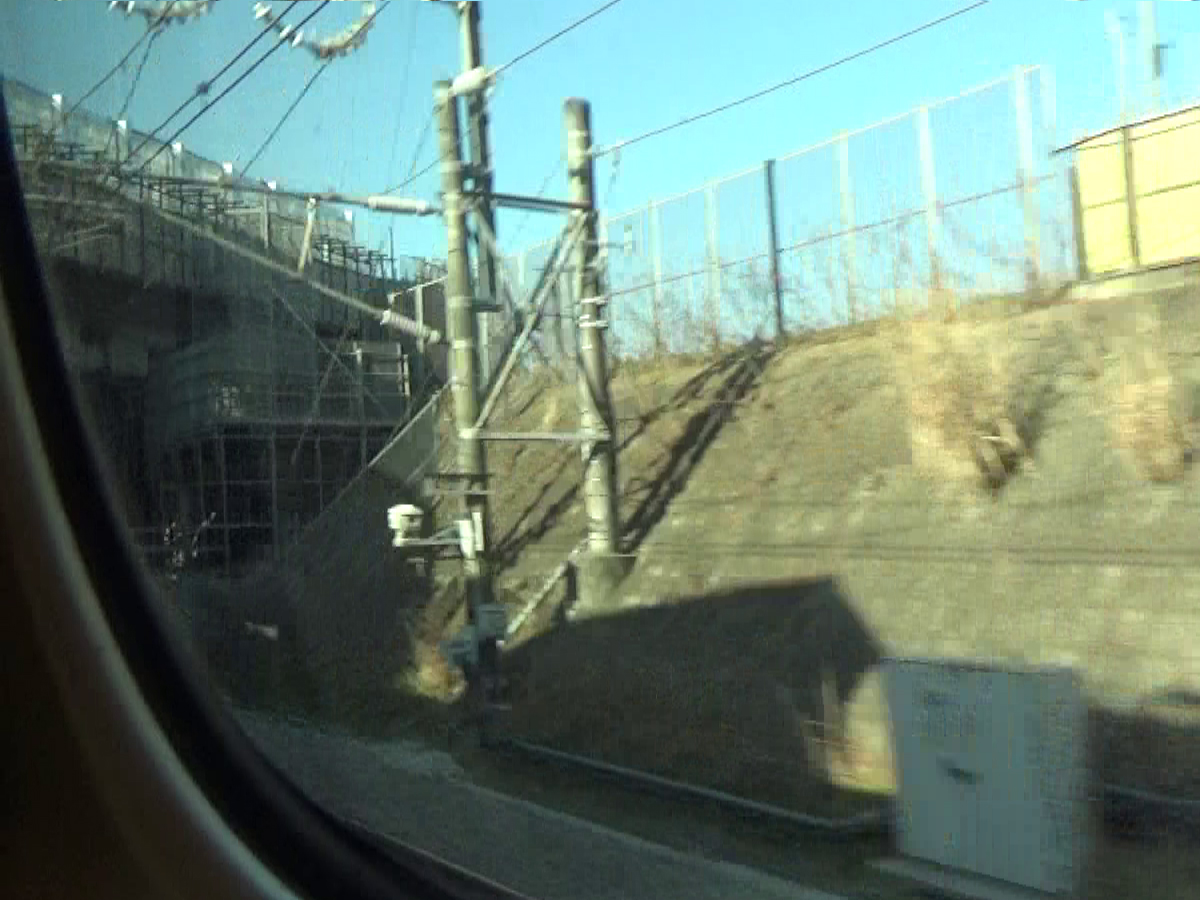

• 5)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 6)　下り線異相区分切替セクションの入口側・上り線異相区分切替セクションの出口側のエアセクション．

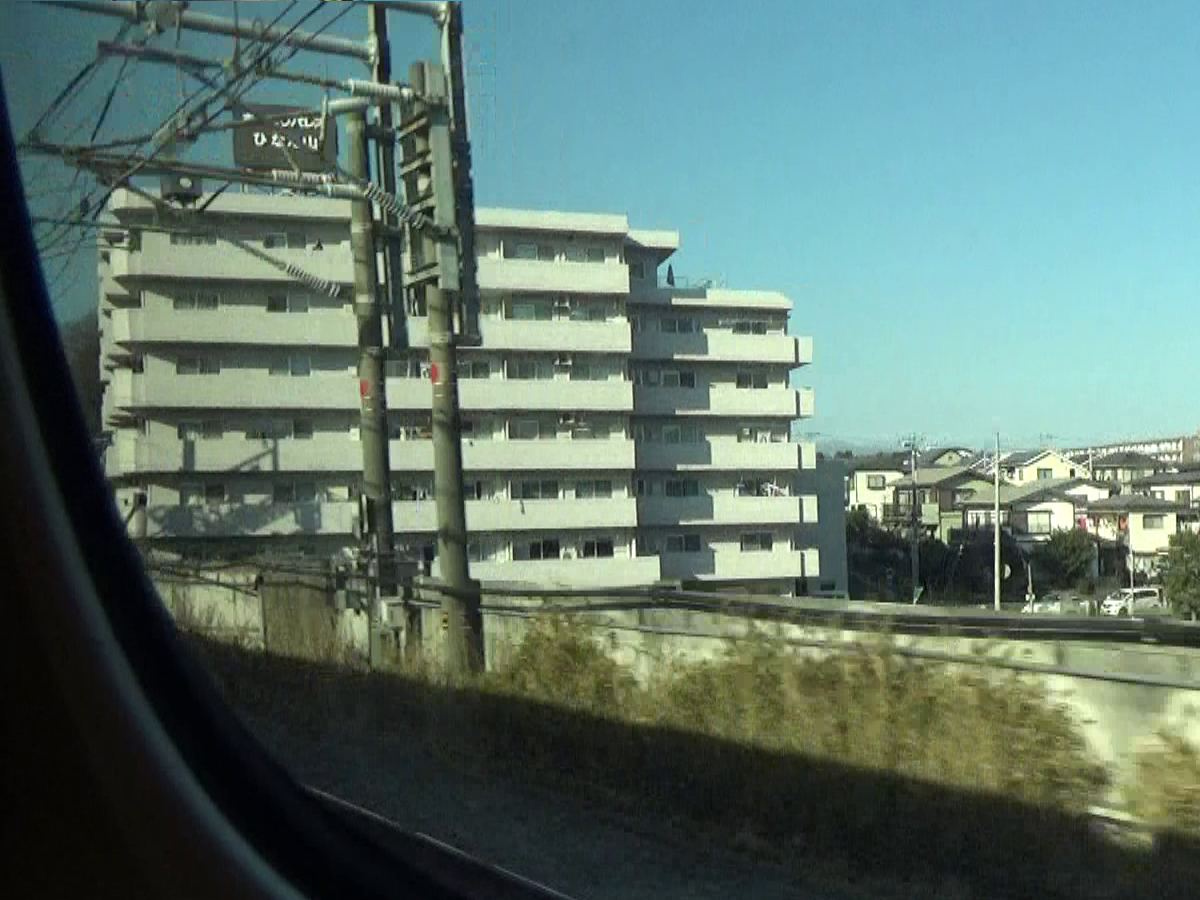

• 7)　上り線異相区分切替セクションの出口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

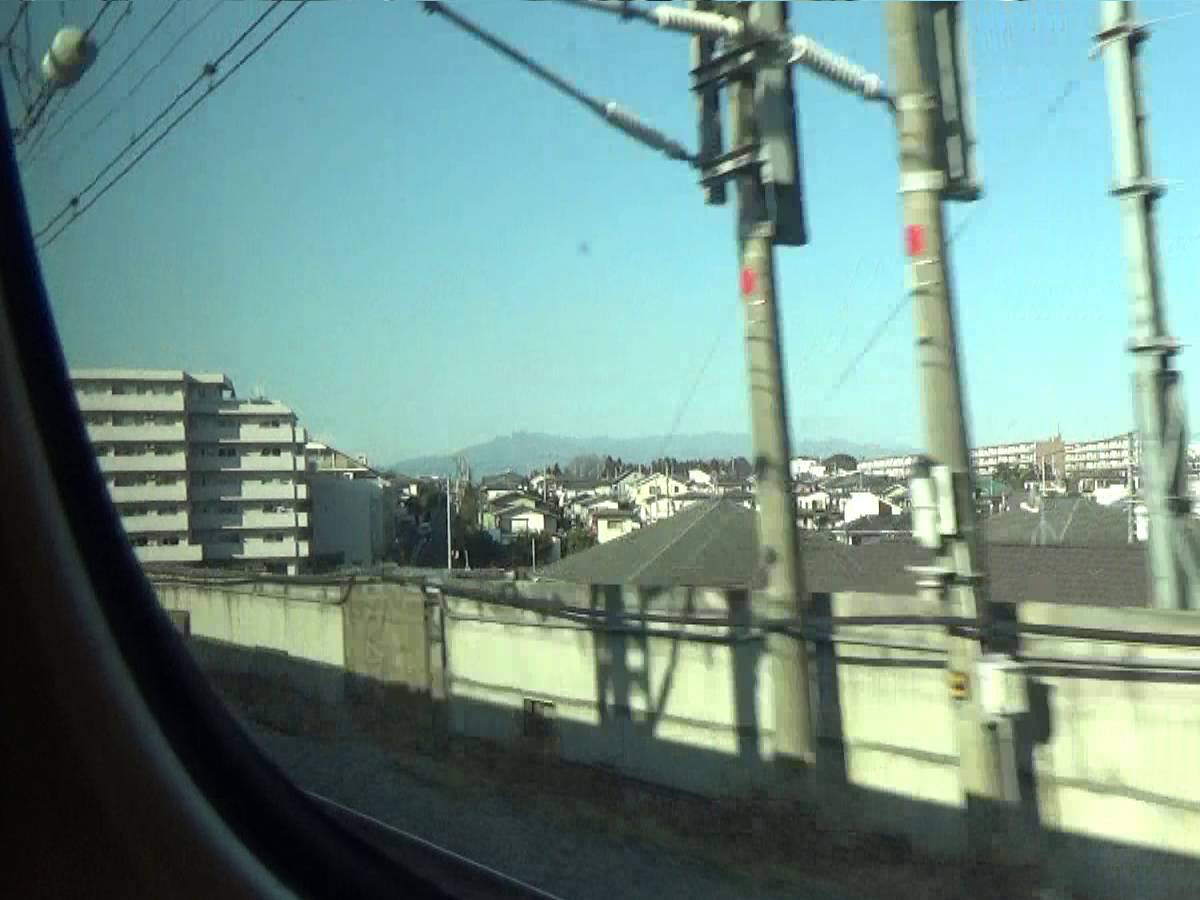

• 8)　上り線異相区分切替セクションの出口側エアセクションの東京方の架線絶縁部を車内から見たところ．

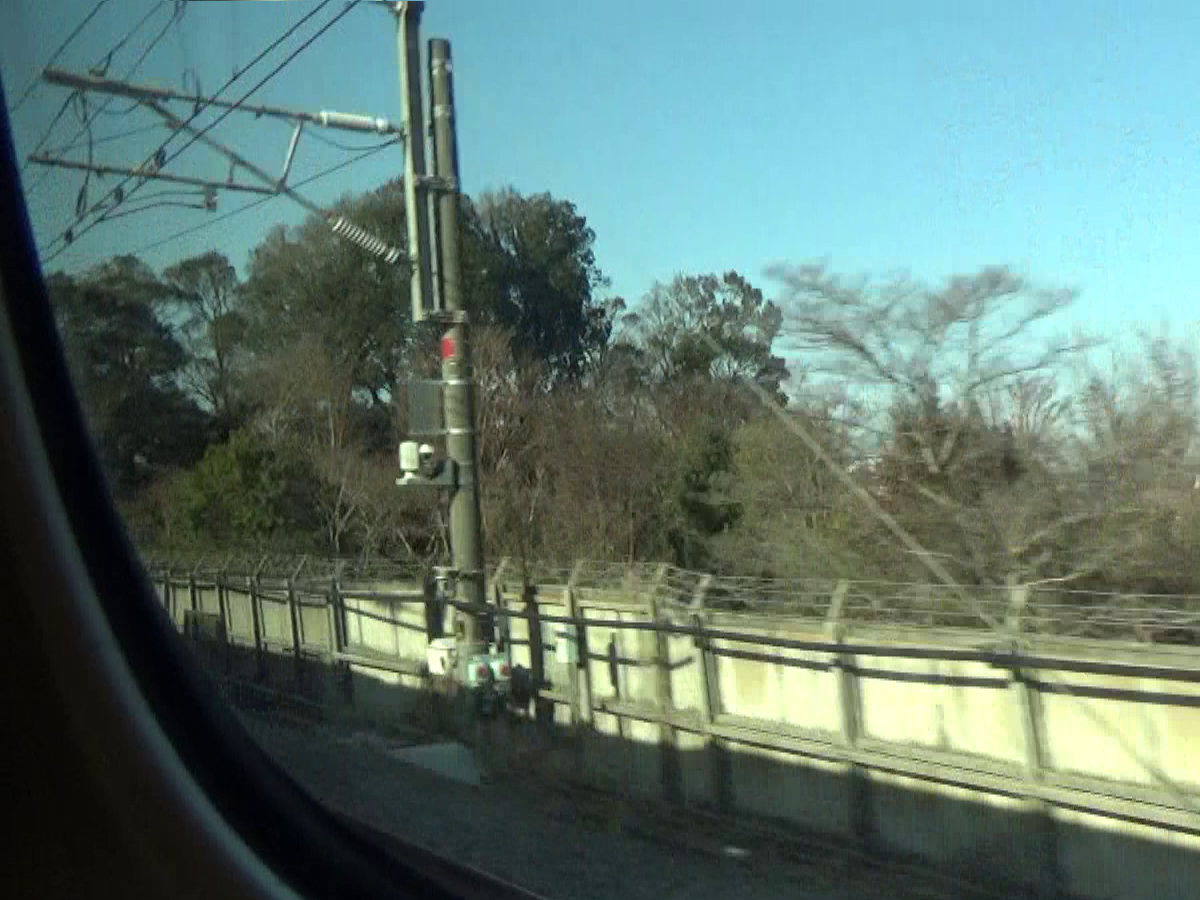

• 9)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
• 10)　下り線異相区分切替セクションの出口側・上り線異相区分切替セクションの入口側のエアセクション．

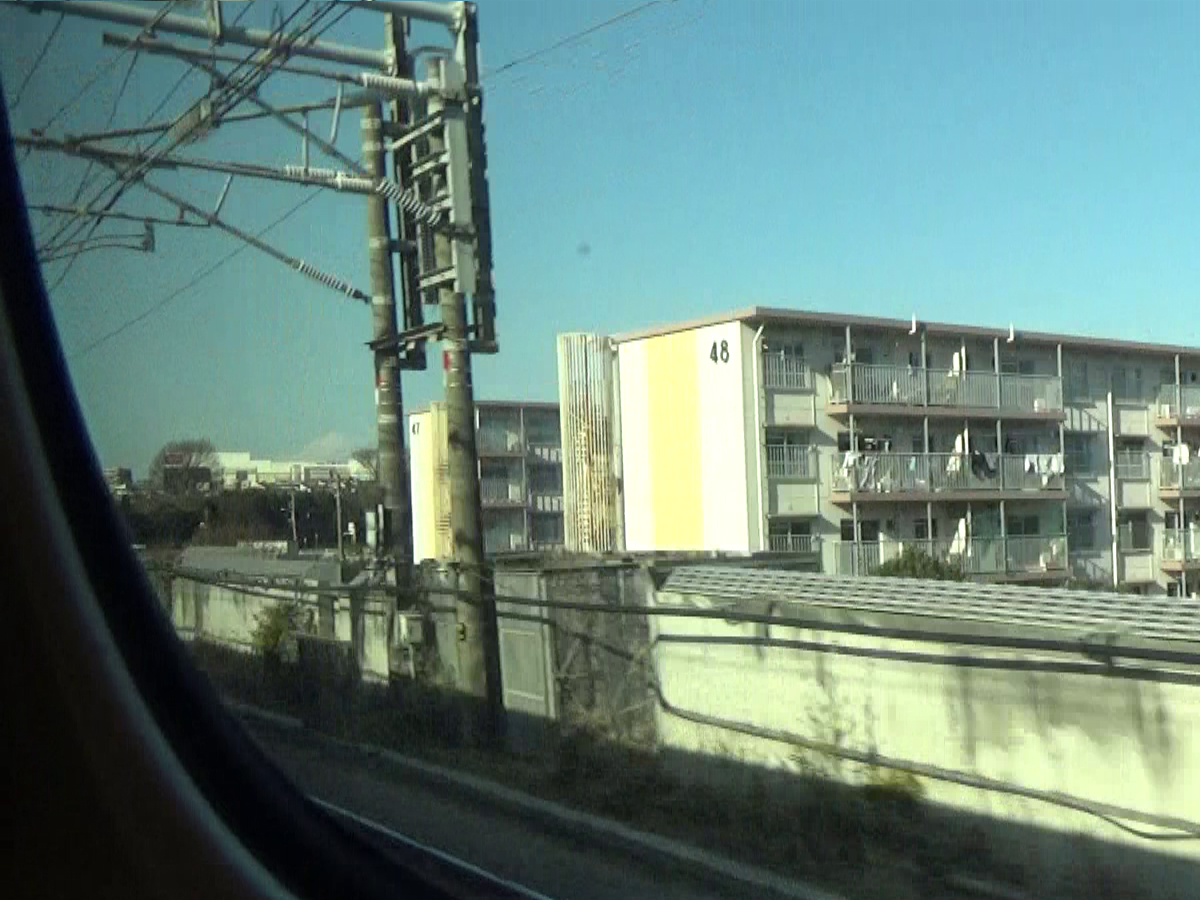

• 11)　上り線異相区分切替セクションの入口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

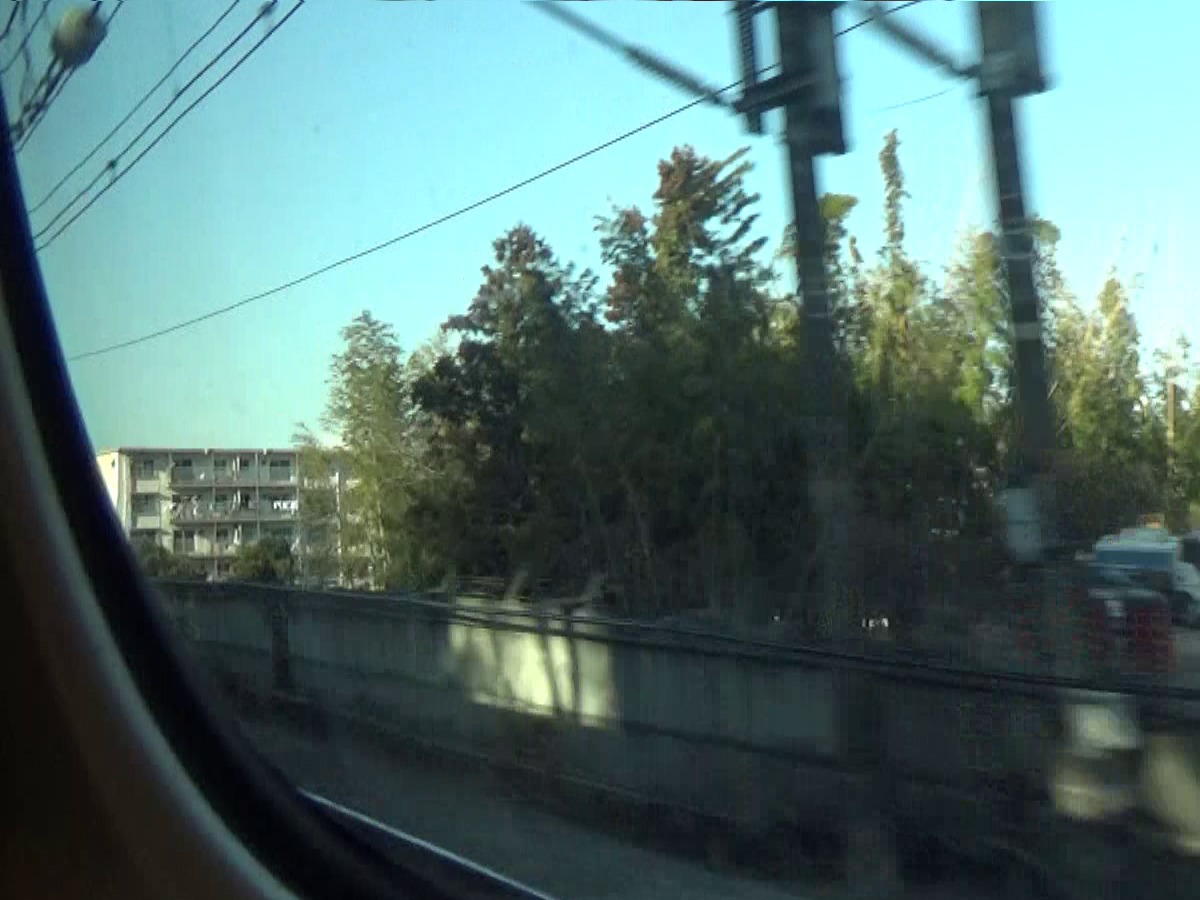

• 12)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．

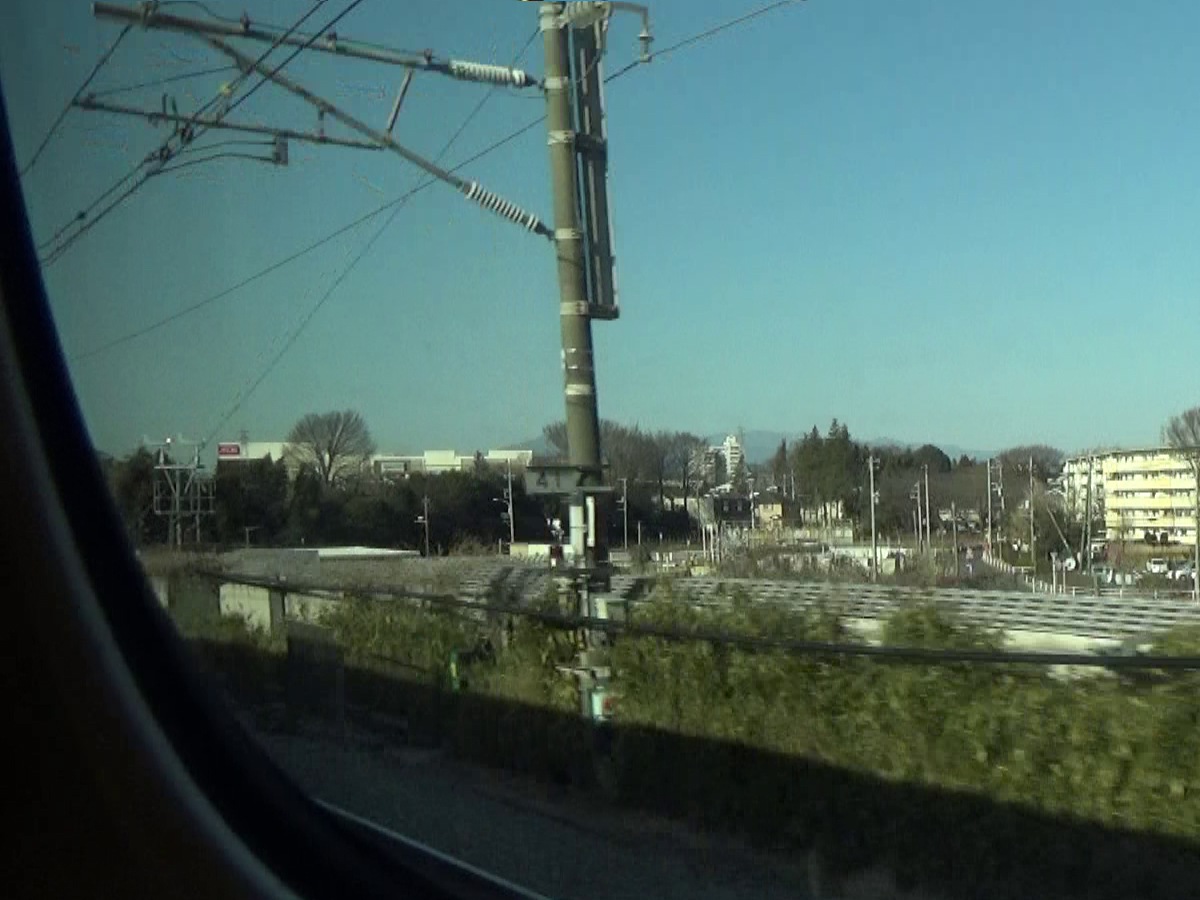

• 13)　上り線新大阪方のトロリー線へのき電線接続部を車内から見たところ．
