東北新幹線　新宇都宮変電所の
異相区分切替セクション

隣接セクション
(東京方) 新石橋き電区分所		新宇都宮変電所		(新青森方) 新西那須野き電区分所

　本項では東北新幹線　新宇都宮変電所の異相区分切替セクションについて説明しています．

• 1)　新宇都宮変電所の正門．
• 2)　受電鉄塔・鉄構．隣接する東京電力　新栃木変電所から154kVの電力を2回線で受電しています．

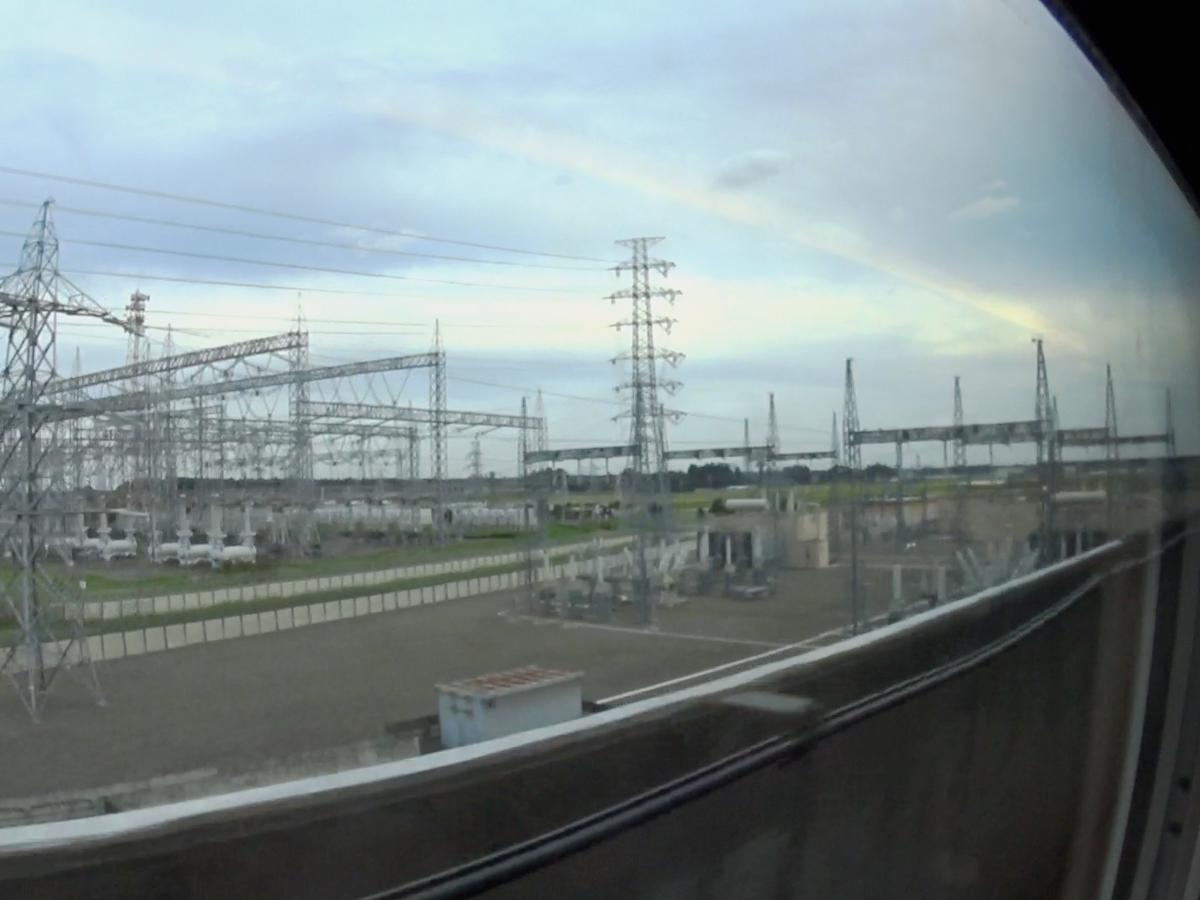

• 3)　新宇都宮変電所の構内を上り電車の車内から見たところ．左奥に見えるのは東京電力の新栃木変電所で，基幹系統を構成する非常に大規模な500kV超高圧変電所です．

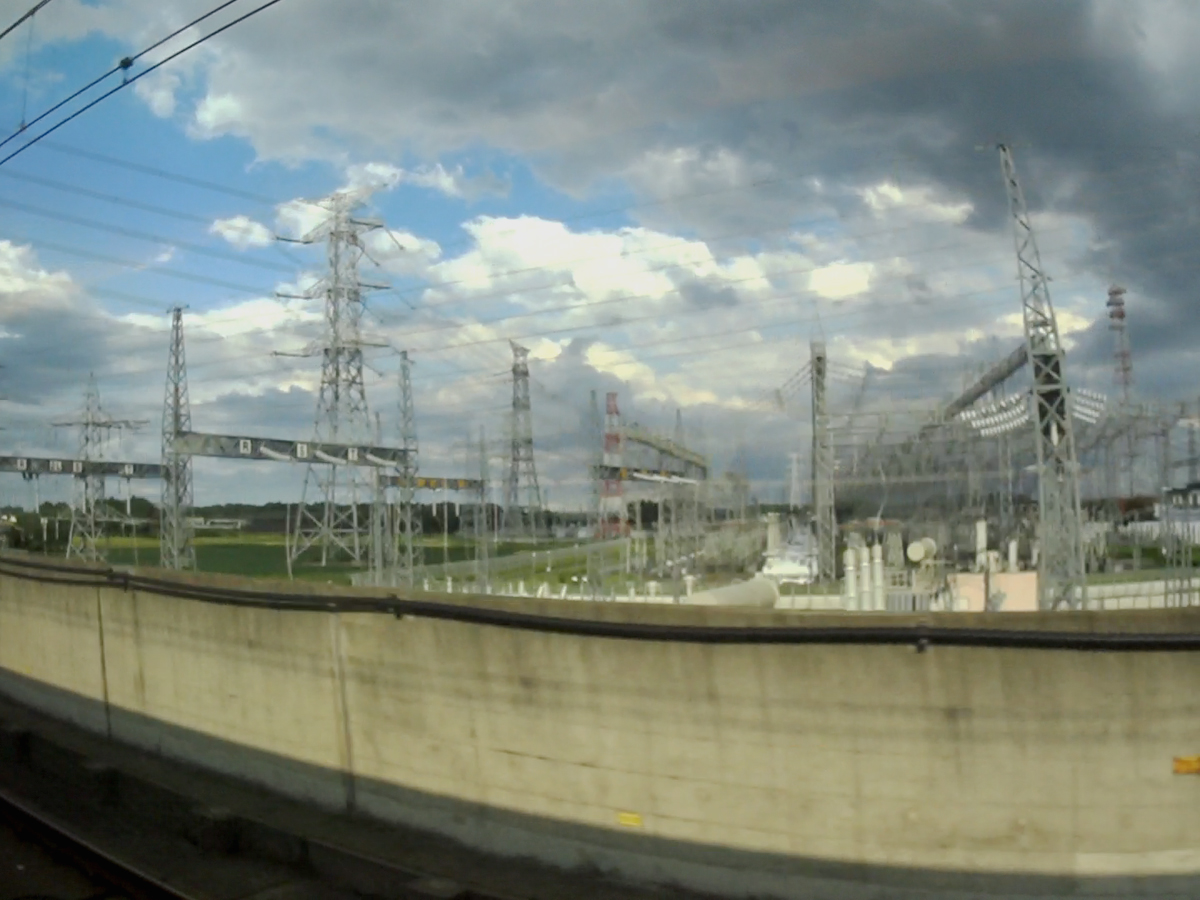

• 4)　新宇都宮変電所の154kV受電機器を下り電車の車内から見たところ．

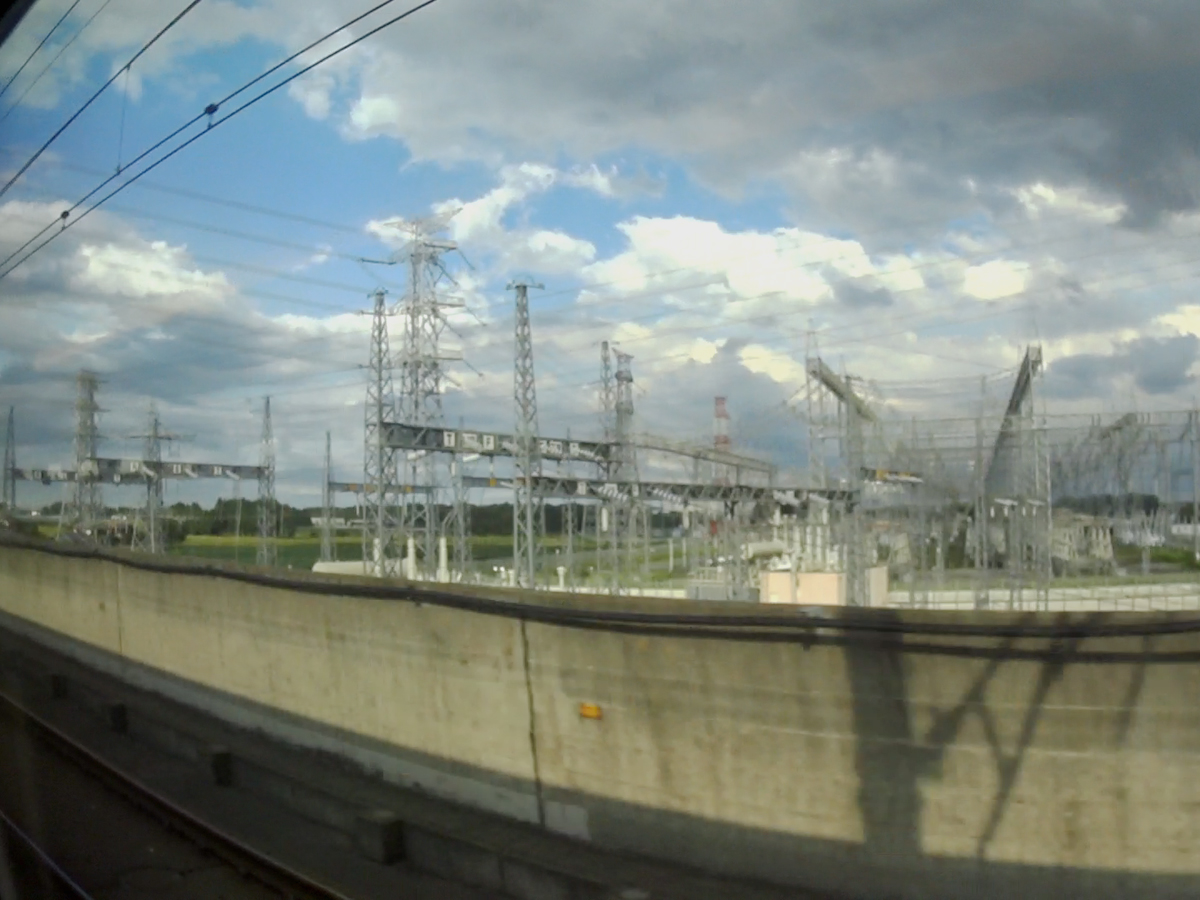

• 5)　新宇都宮変電所の154kV受電機器とき電用変圧器を下り電車の車内から見たところ．
• 6)　き電用変圧器．スコット結線変圧器が2台設置されています．

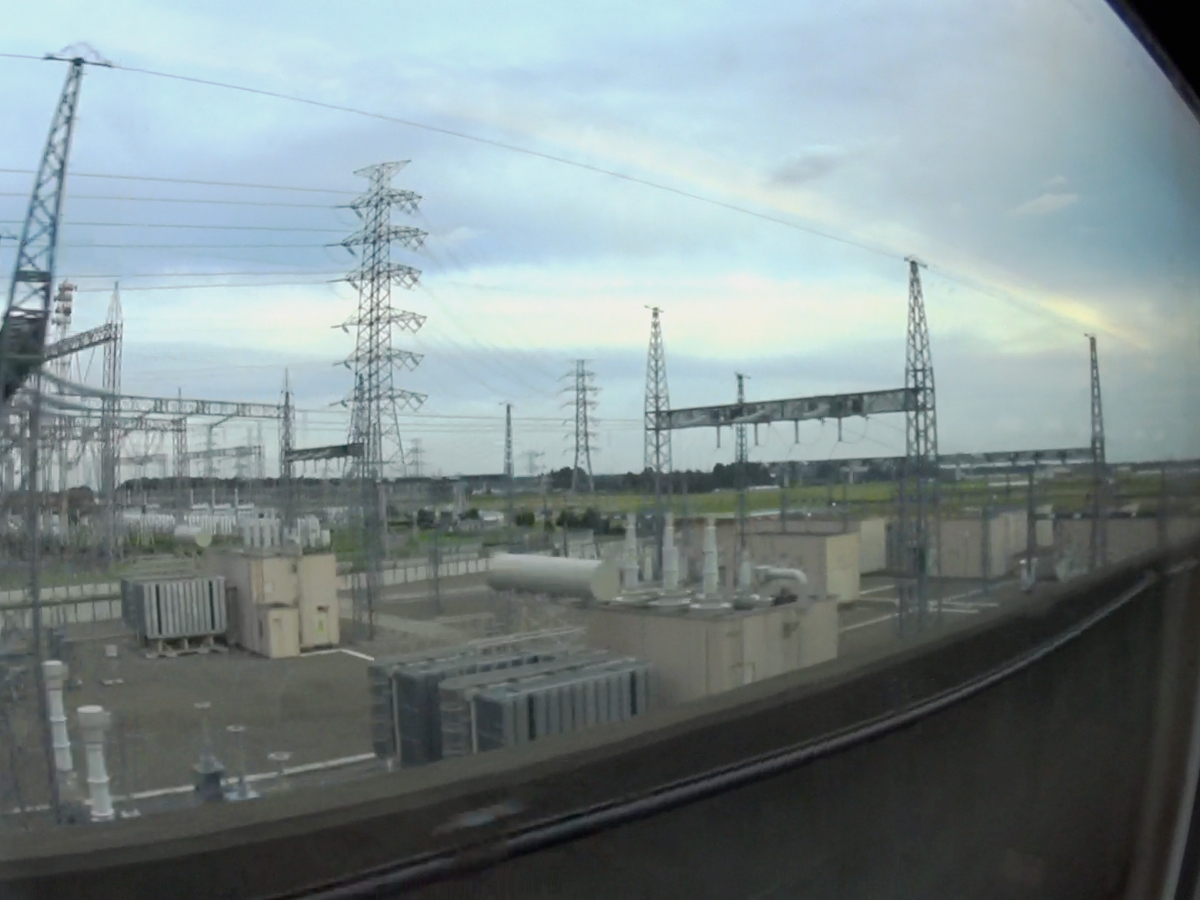

• 7)　き電用変圧器を上り電車の車内から見たところ．
• 8)　異相区分切替セクションの切替用開閉器を収めた建屋．

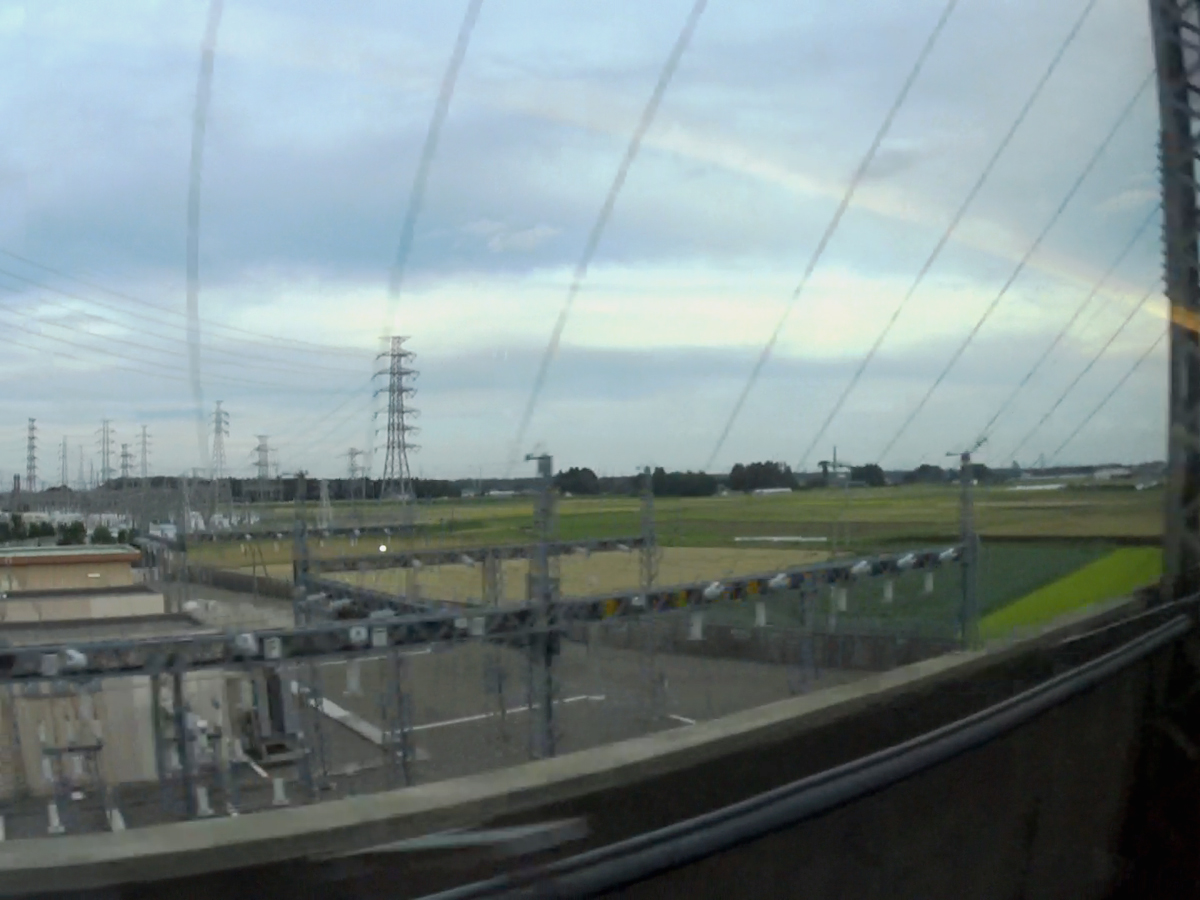

• 9)　き電線の出力部を上り電車の車内から見たところ．高架上のき電線鉄構にき電線が延びています．
• 10)　変電所からのき電線出力とき電線鉄構．

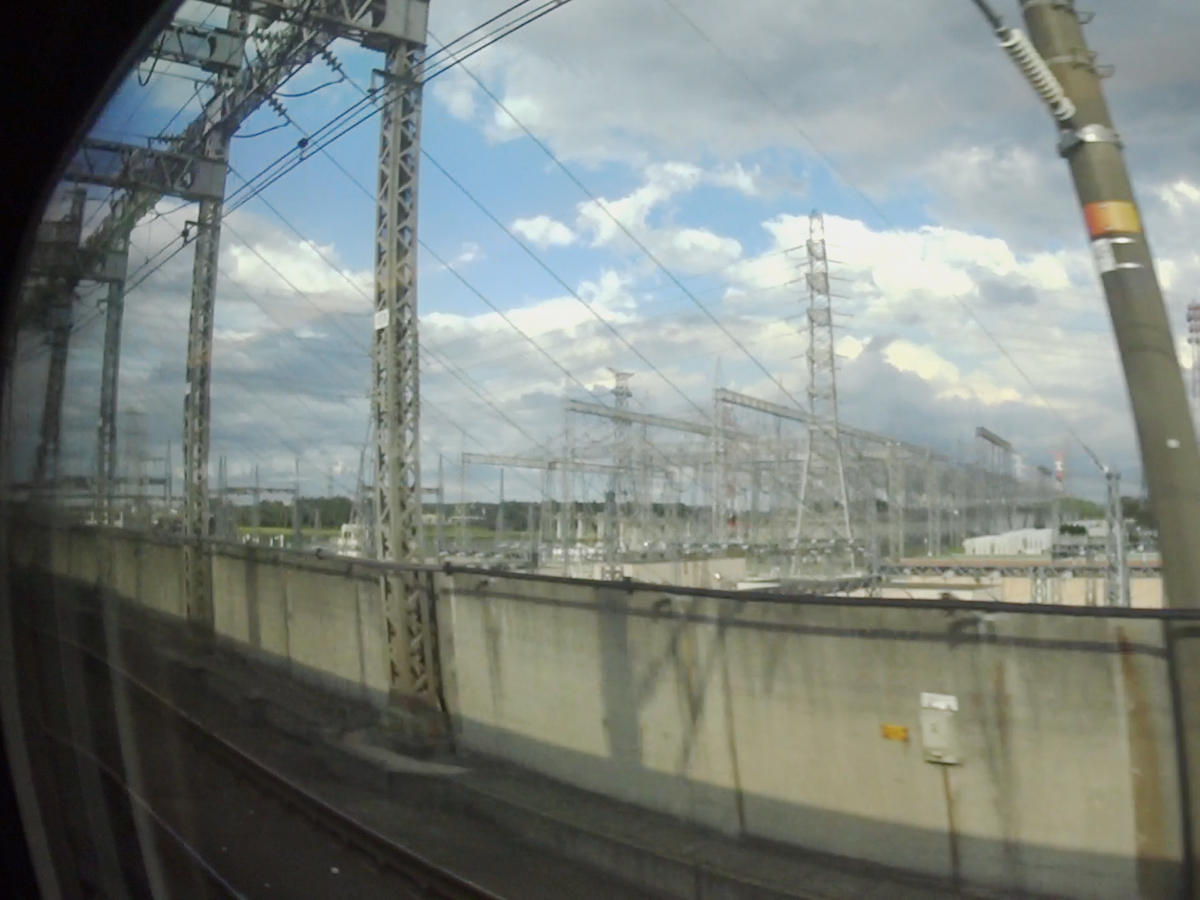

• 11)　き電線鉄構を下り電車の車内から見たところ．

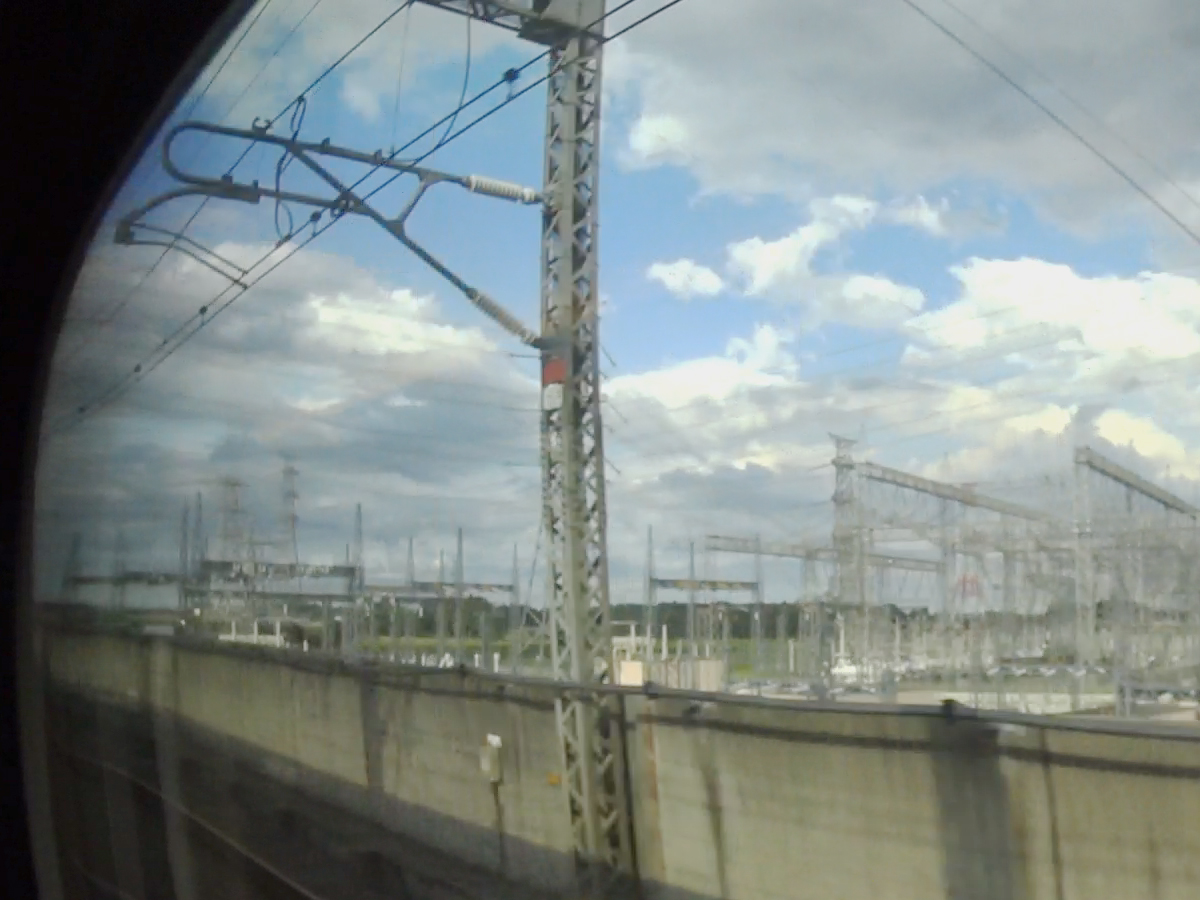

• 12)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 13)　下り線異相区分切替セクションの入口側・上り線異相区分切替セクションの出口側のエアセクション．

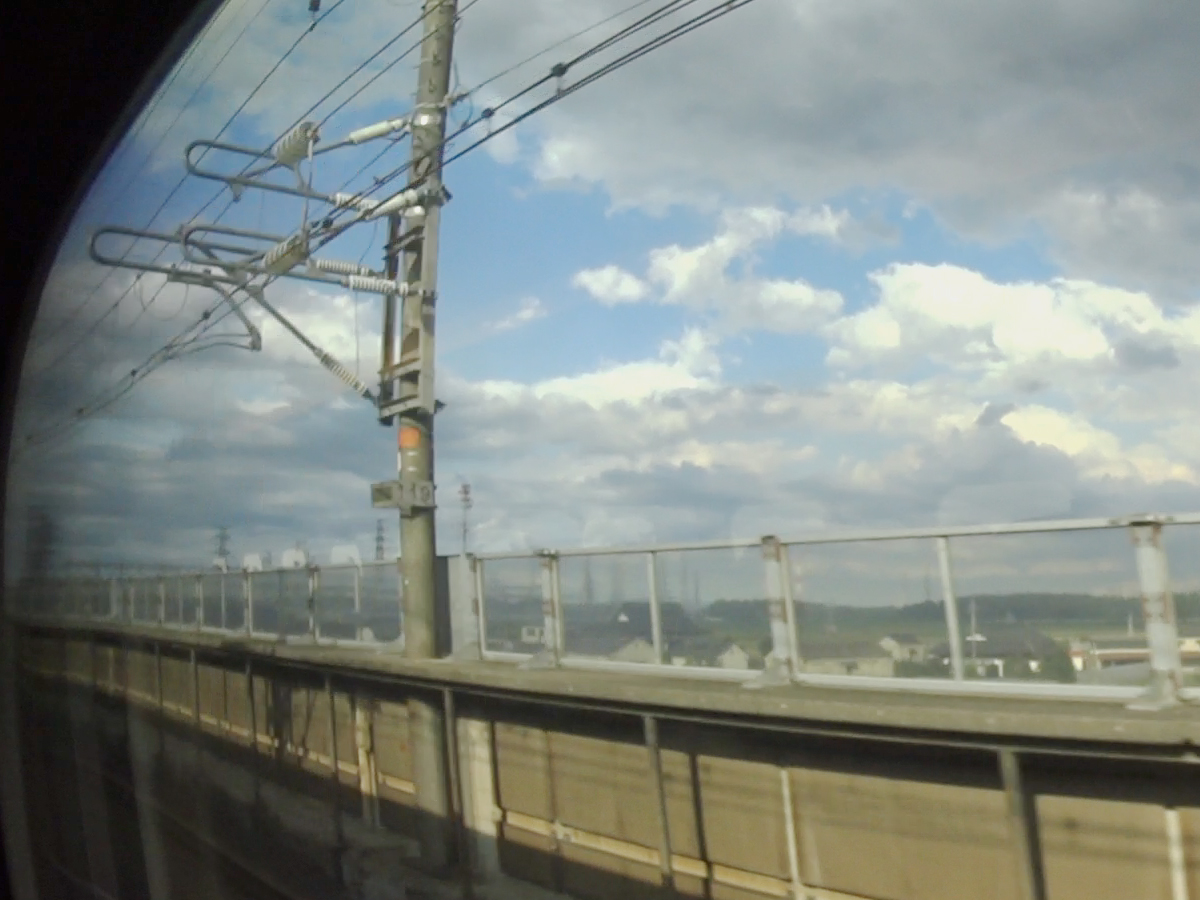

• 14)　上り線異相区分切替セクションの出口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

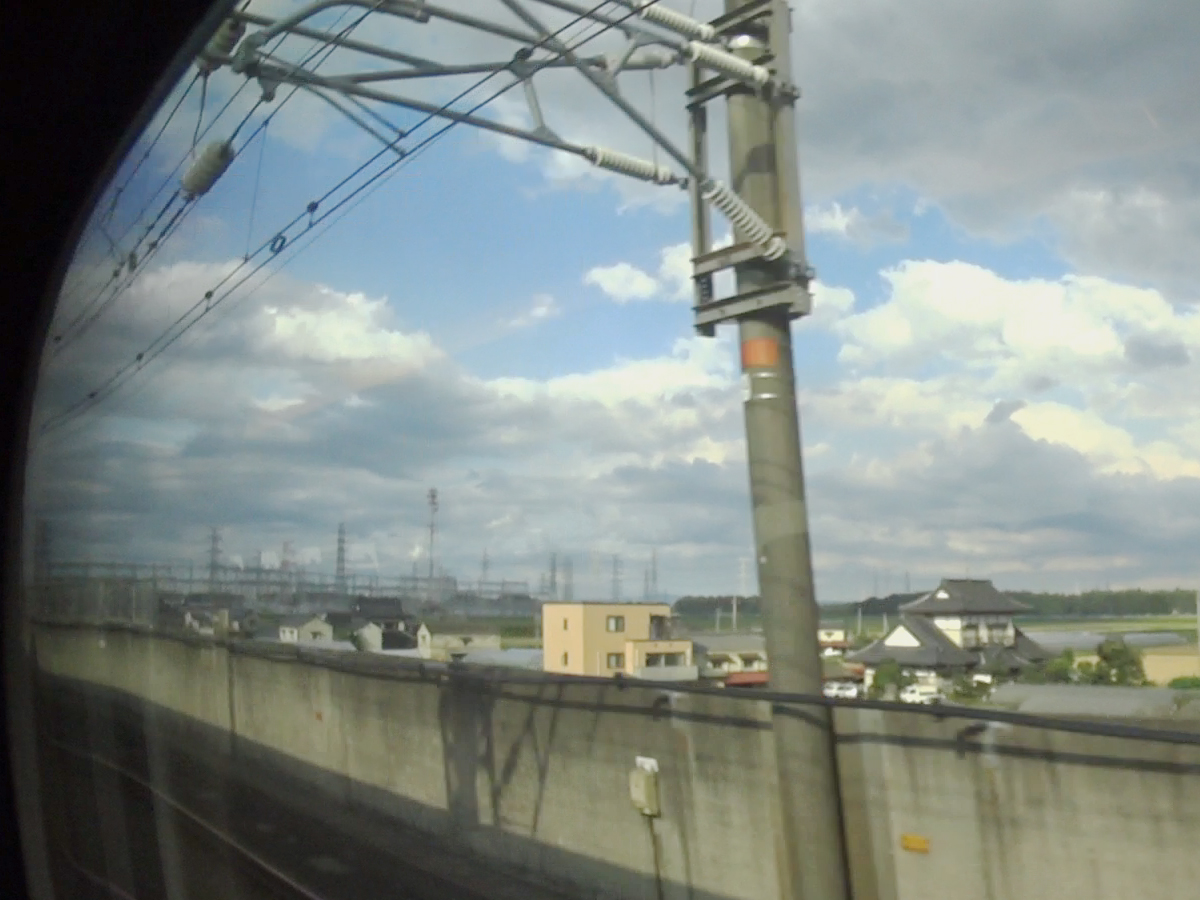

• 15)　上り線異相区分切替セクションの出口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 16)　上下線の東京方のトロリー線へのき電線接続部．

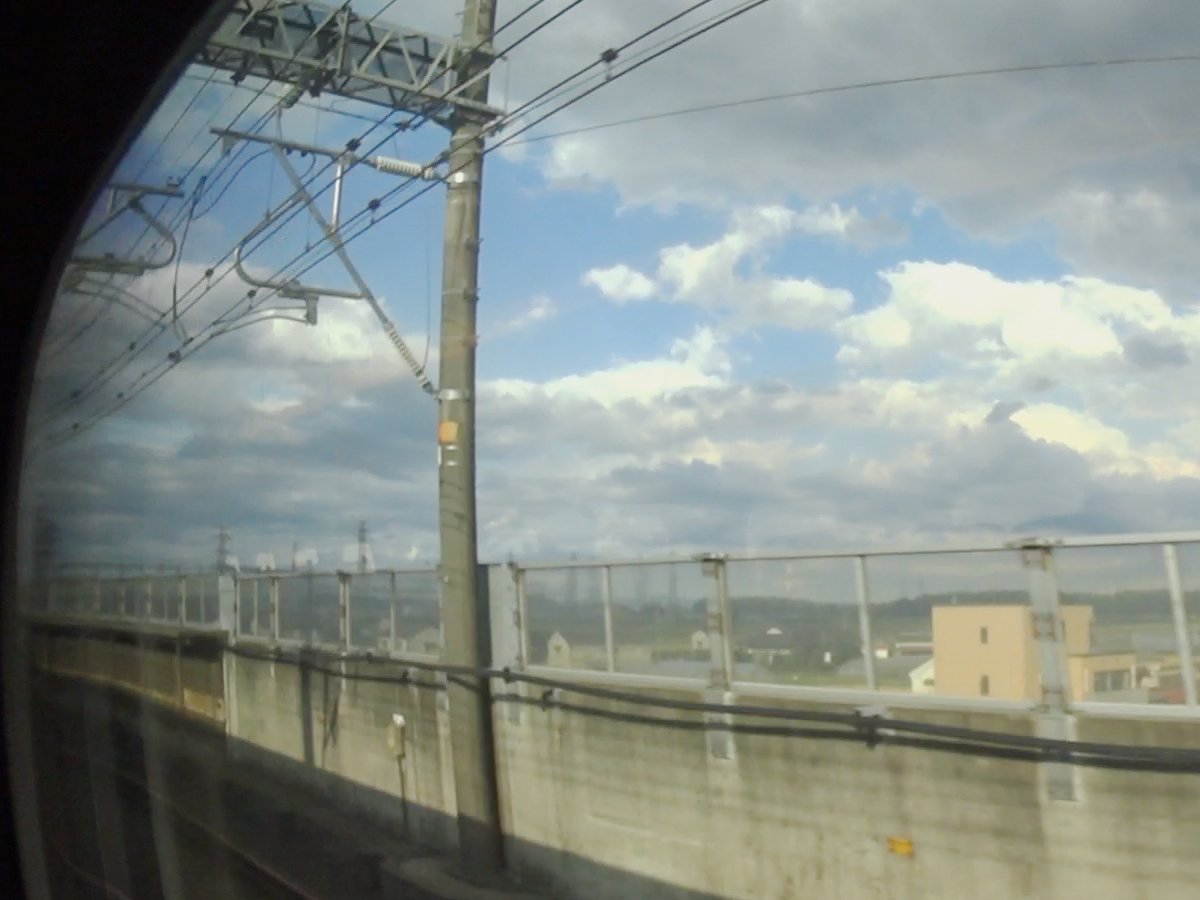

• 17)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
• 18)　下り線異相区分切替セクションの出口側・上り線異相区分切替セクションの入口側のエアセクション．

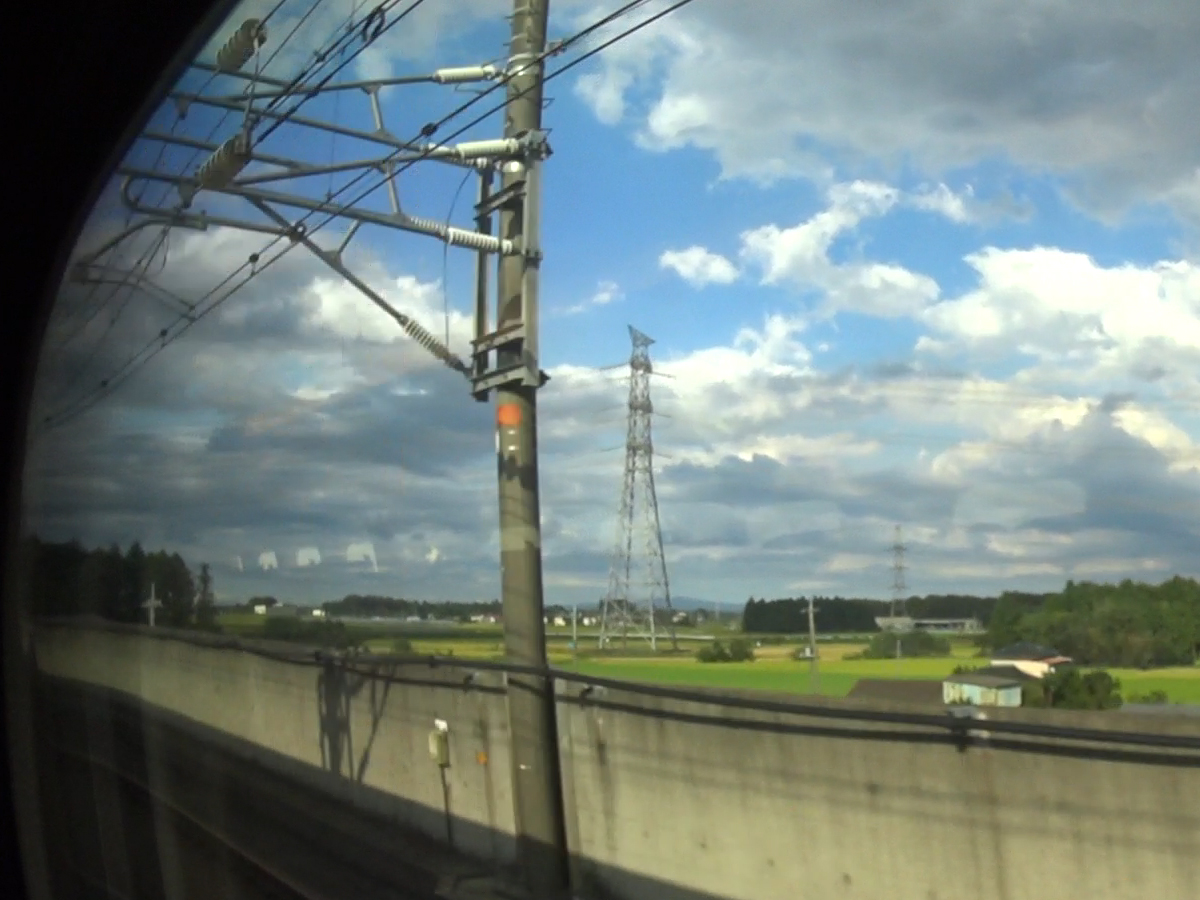

• 19)　上り線異相区分切替セクションの入口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

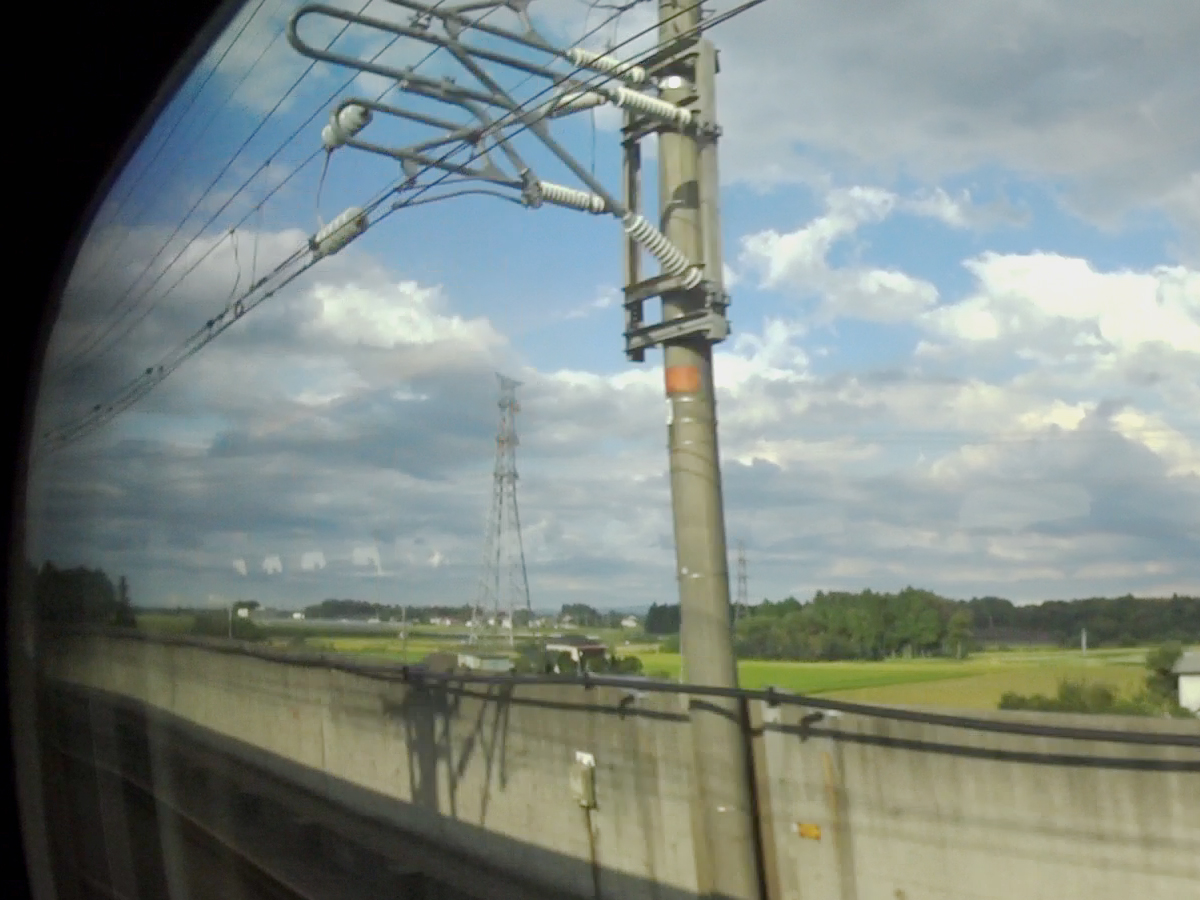

• 20)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．

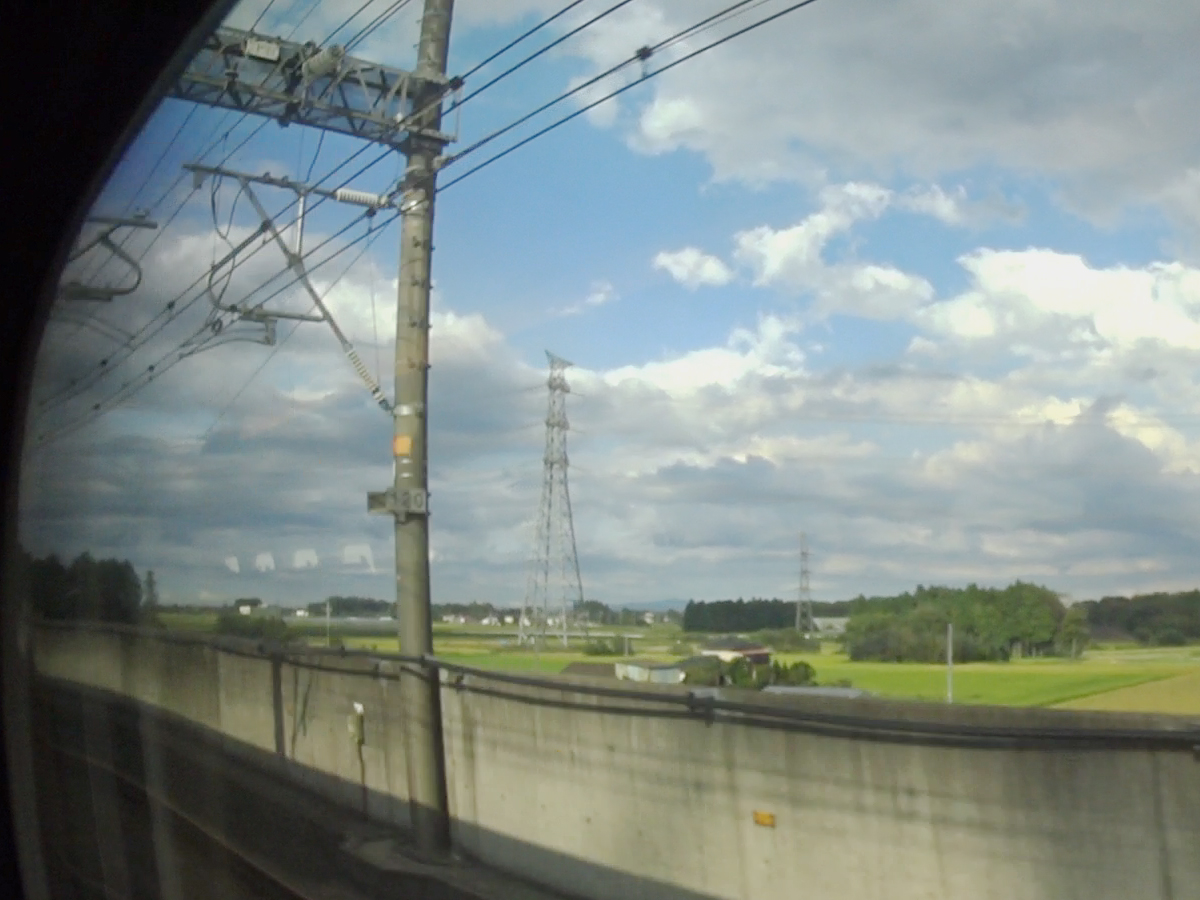

• 21)　上り線新青森方のトロリー線へのき電線接続部を車内から見たところ．
