東北新幹線　新矢吹き電区分所の
異相区分切替セクション

隣接セクション
(東京方) 新那須変電所		新矢吹き電区分所		(新青森方) 新郡山変電所

　本項では東北新幹線　新矢吹き電区分所の異相区分切替セクションについて説明しています．

• 1)　新矢吹き電区分所の正門．
• 2)　異相区分切替セクションの切替用開閉器を収めた建屋．
• 3)　単巻変圧器(AT)を収めた建屋．上下線の東京方・新青森方の合計4台設置されています．
• 4)　き電線鉄構．
• 5)　き電線鉄構を線路東側から見たところ．

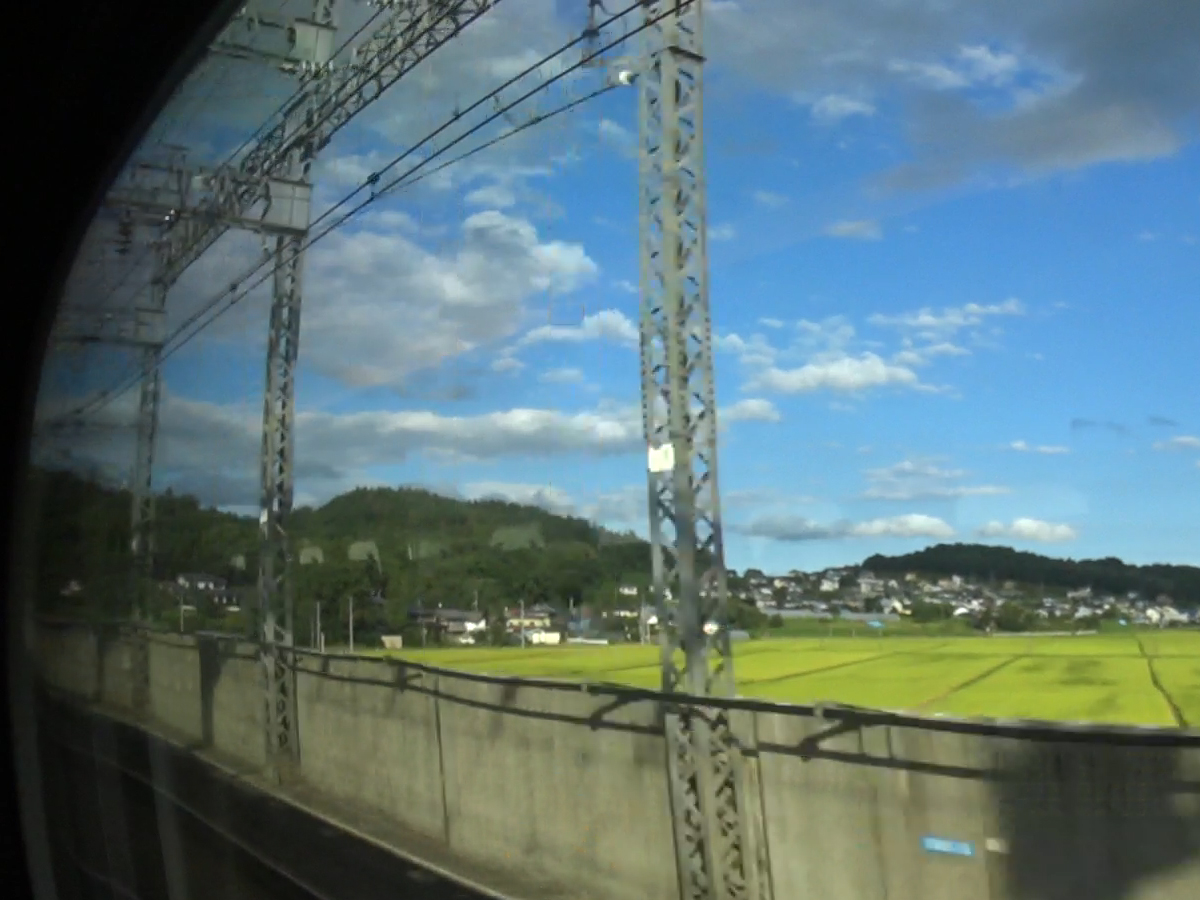

• 6)　き電線鉄構を下り列車の車内から見たところ．

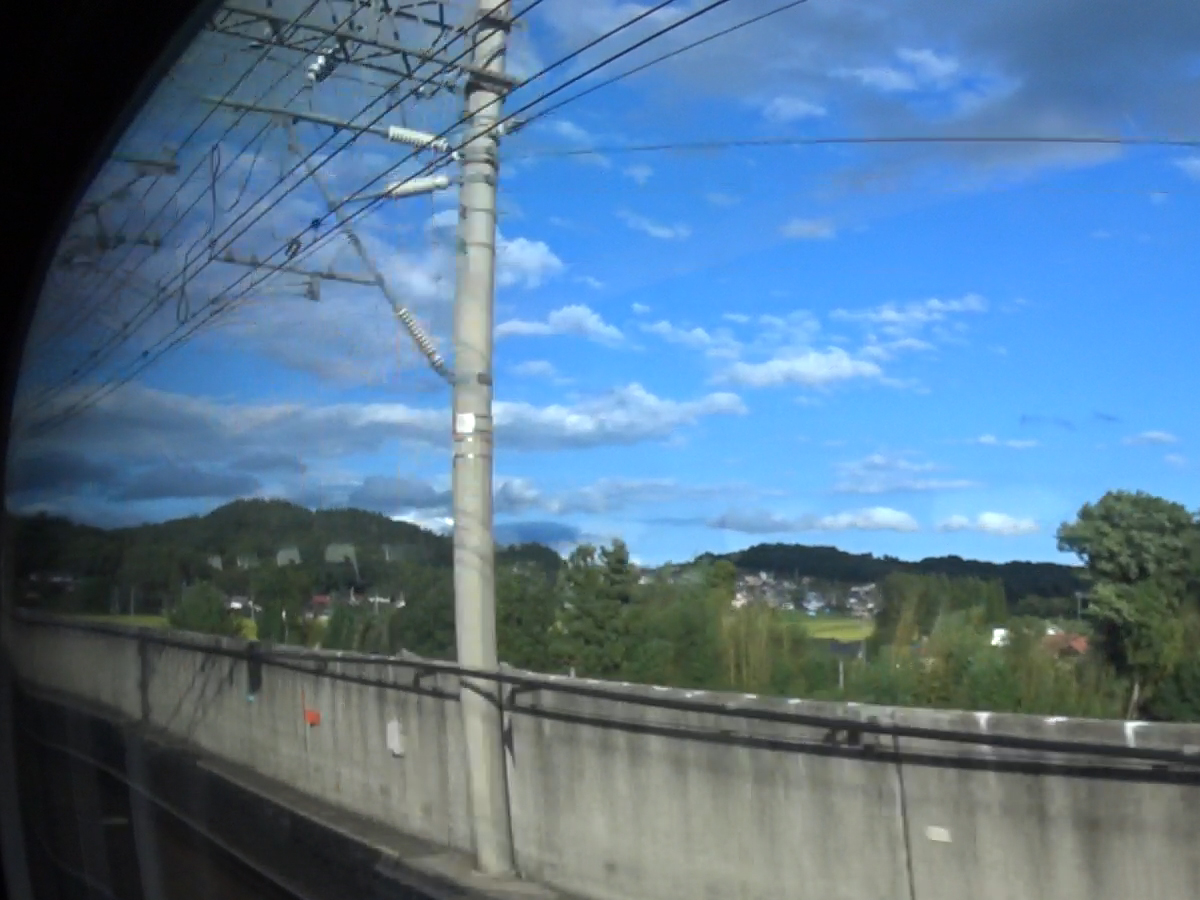

• 7)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 8)　下り線異相区分切替セクションの出口側のエアセクション．入口側のエアセクションは鍋沢トンネルもしくは薬師トンネルの中にあるようです．
• 9)　上り線異相区分切替セクションの入口側のエアセクション．出口側のエアセクションは下り線の入口側と同様，鍋沢トンネルもしくは薬師トンネルの中にあるようです．

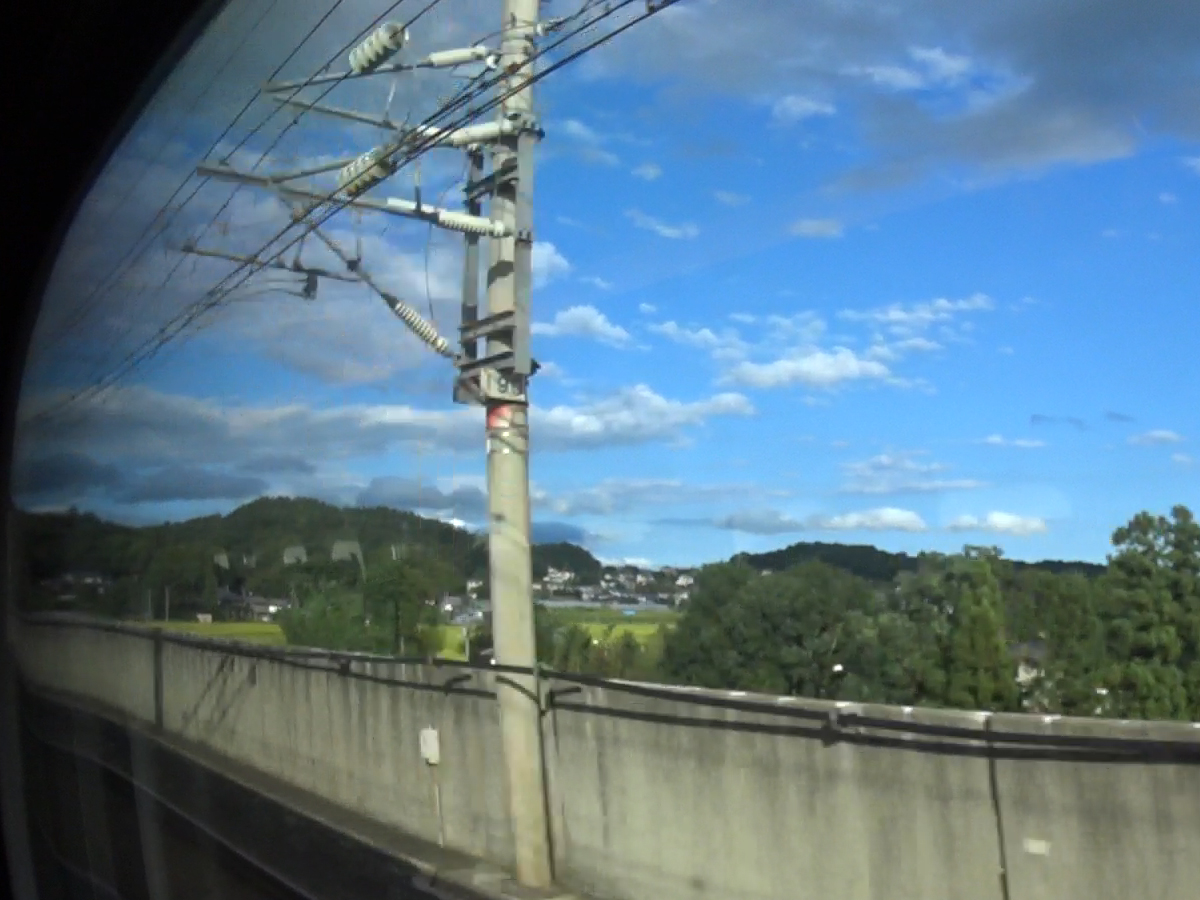

• 10)　上り線異相区分切替セクションの入口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

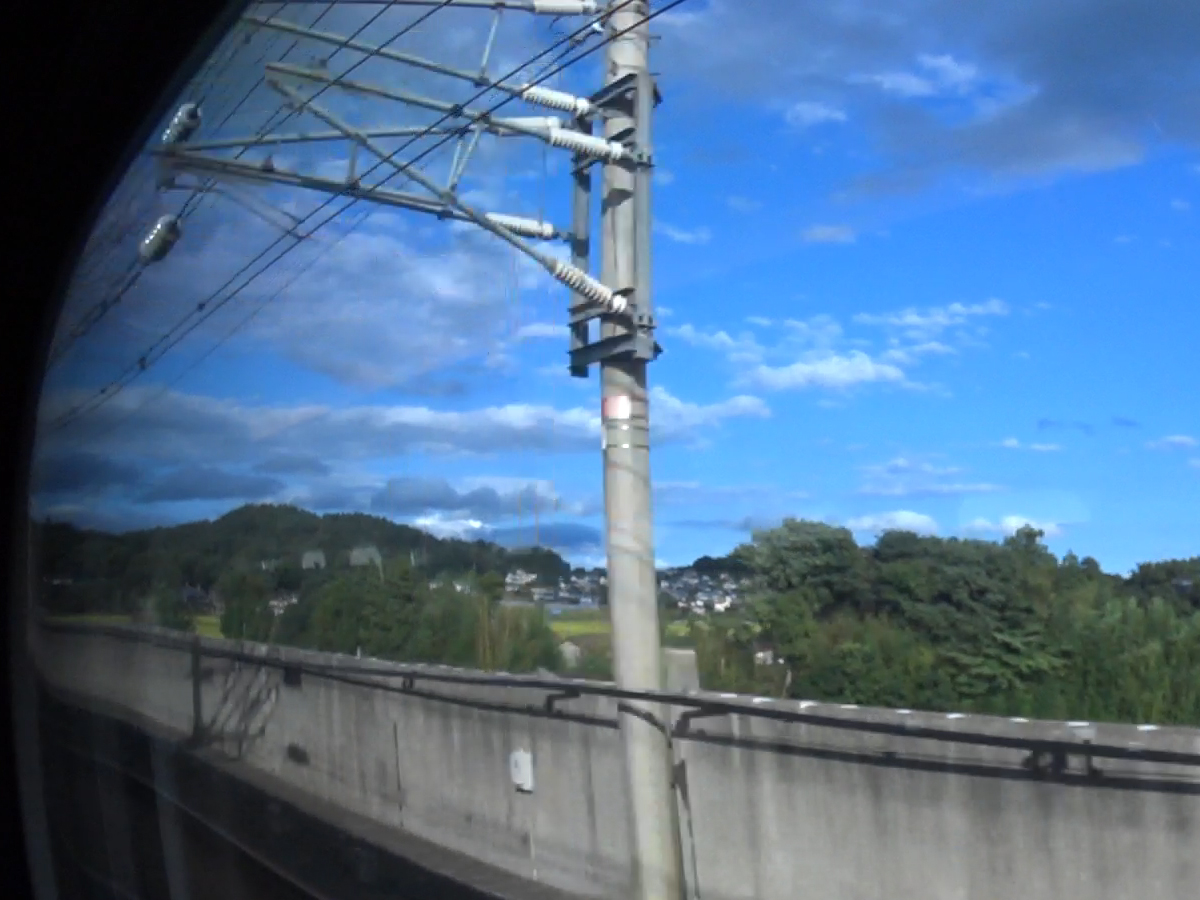

• 11)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．

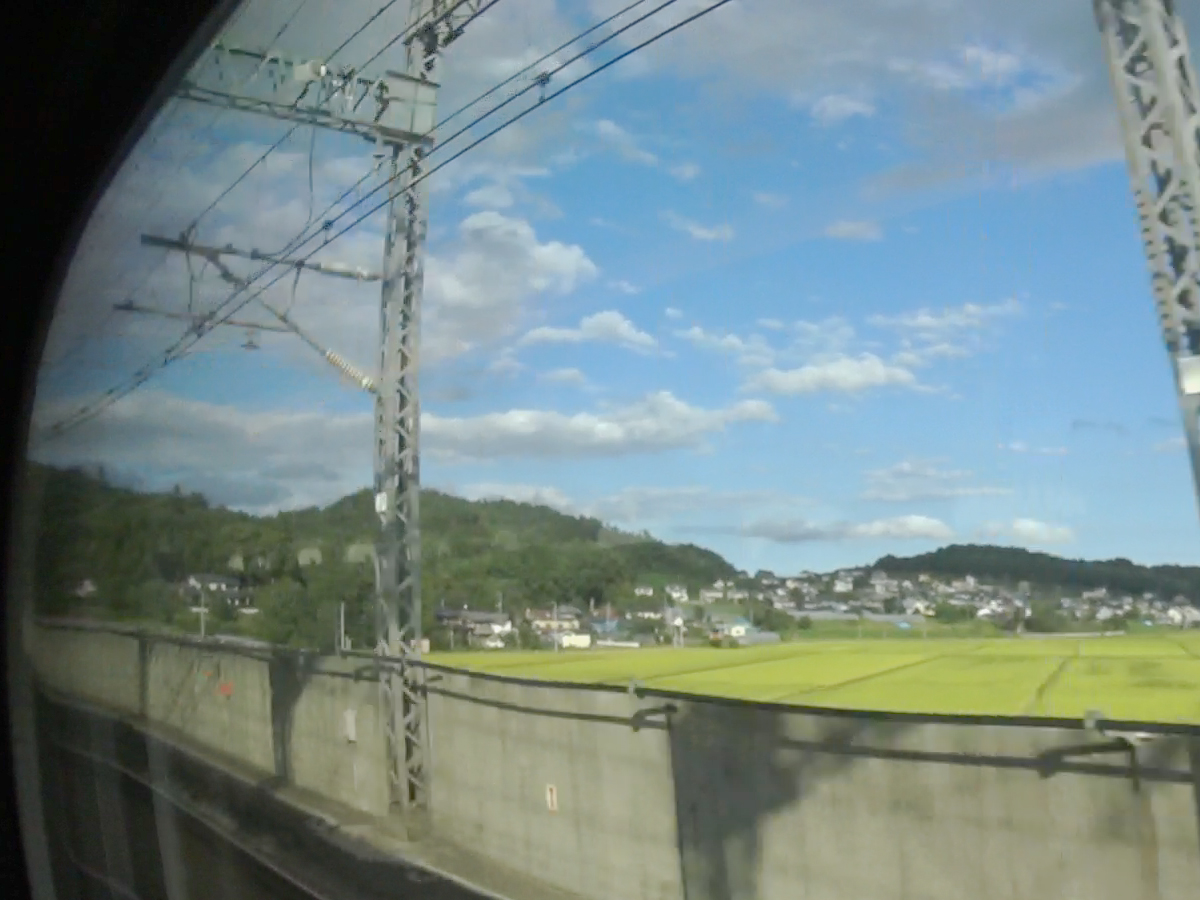

• 12)　上り線新青森方のトロリー線へのき電線接続部を車内から見たところ．
