東北新幹線　新与野き電区分所の
異相区分切替セクション

隣接セクション
(東京方) 新田端変電所		新与野き電区分所		(新青森方) 新大宮変電所

　本項では東北新幹線　新与野き電区分所の異相区分切替セクションについて説明しています．

• 1)　新与野き電区分所の建屋．
• 2)　新与野き電区分所のき電線鉄構をさいたまスーパーアリーナ横のテラスから見たところ．東北新幹線の東京方・新青森方の上下線に加えて上越新幹線　新潟方の上下線のき電線も接続されているため規模が大きくなっています．

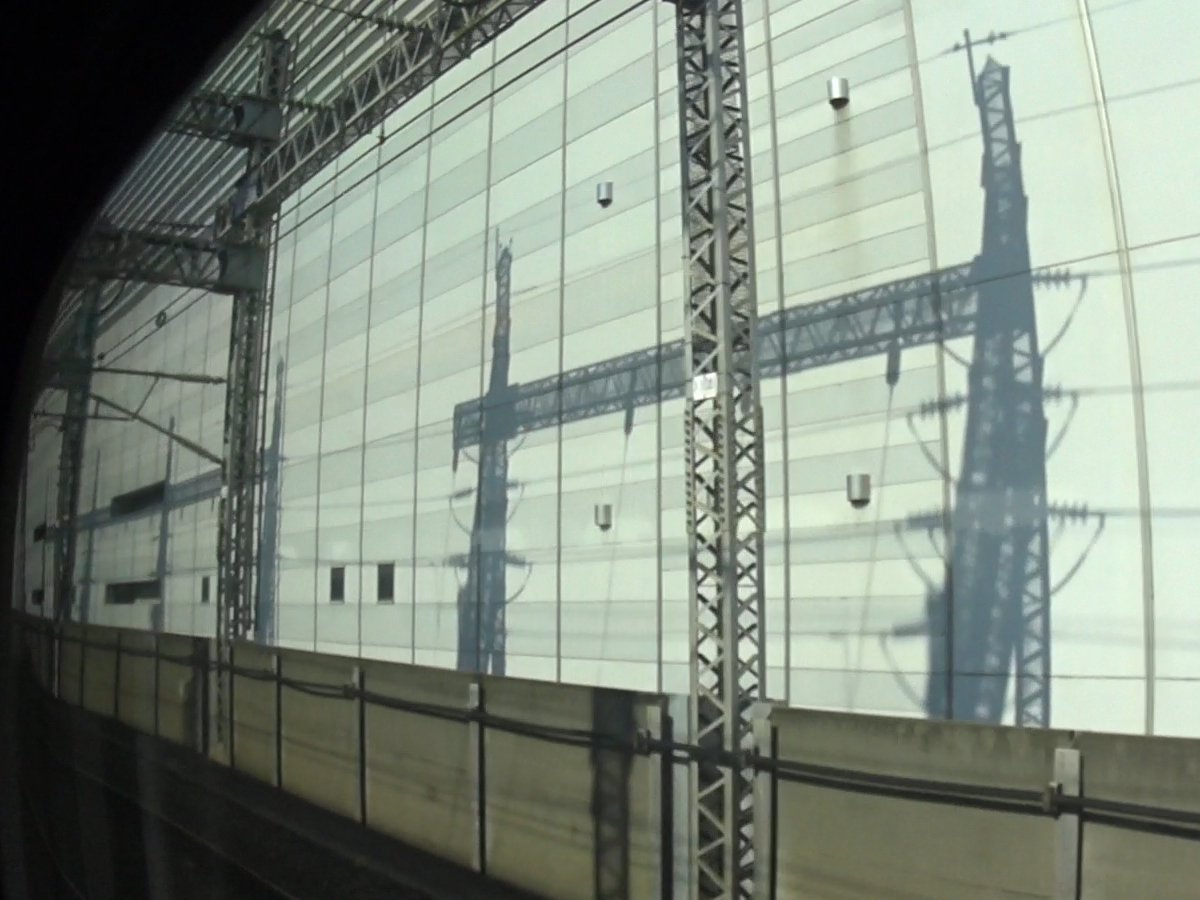

• 3)　新与野き電区分所のき電線鉄構を下り列車の車内から見たところ．奥に見えるさいたま新都心の冷暖房センターの壁面に鉄構の影が映っています．2015年9月に撮影した映像ですが，新与野き電区分所は現在は250mほど東京寄り，さいたまスーパーアリーナの西隣の地点に移転しています．

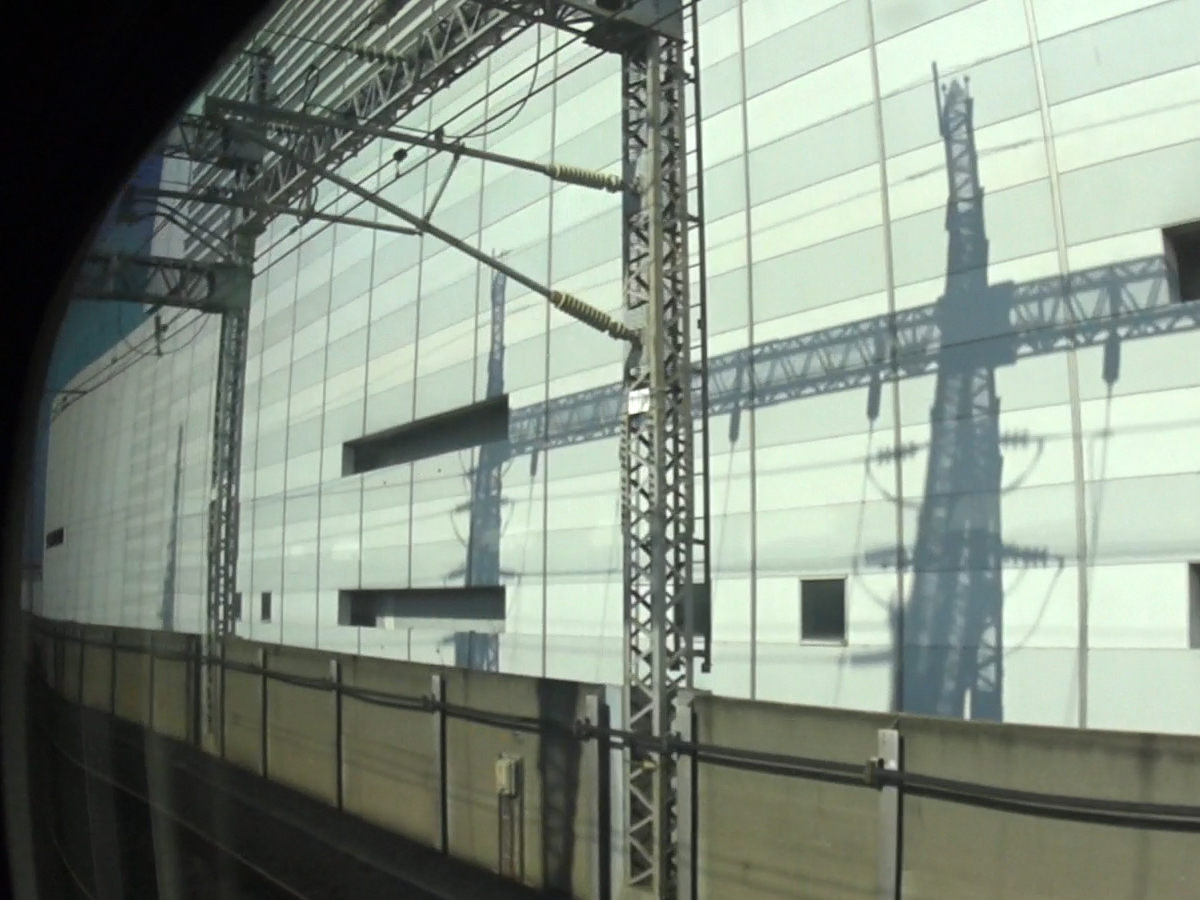

• 4)　移転前の新与野き電区分所のき電線鉄構部分に設置されていた，上り線新青森方のトロリー線へのき電線接続部を車内から見たところ．
• 5)　下り線の異相区分切替セクションの入口側・上り線異相区分切替セクションの出口側のエアセクション．

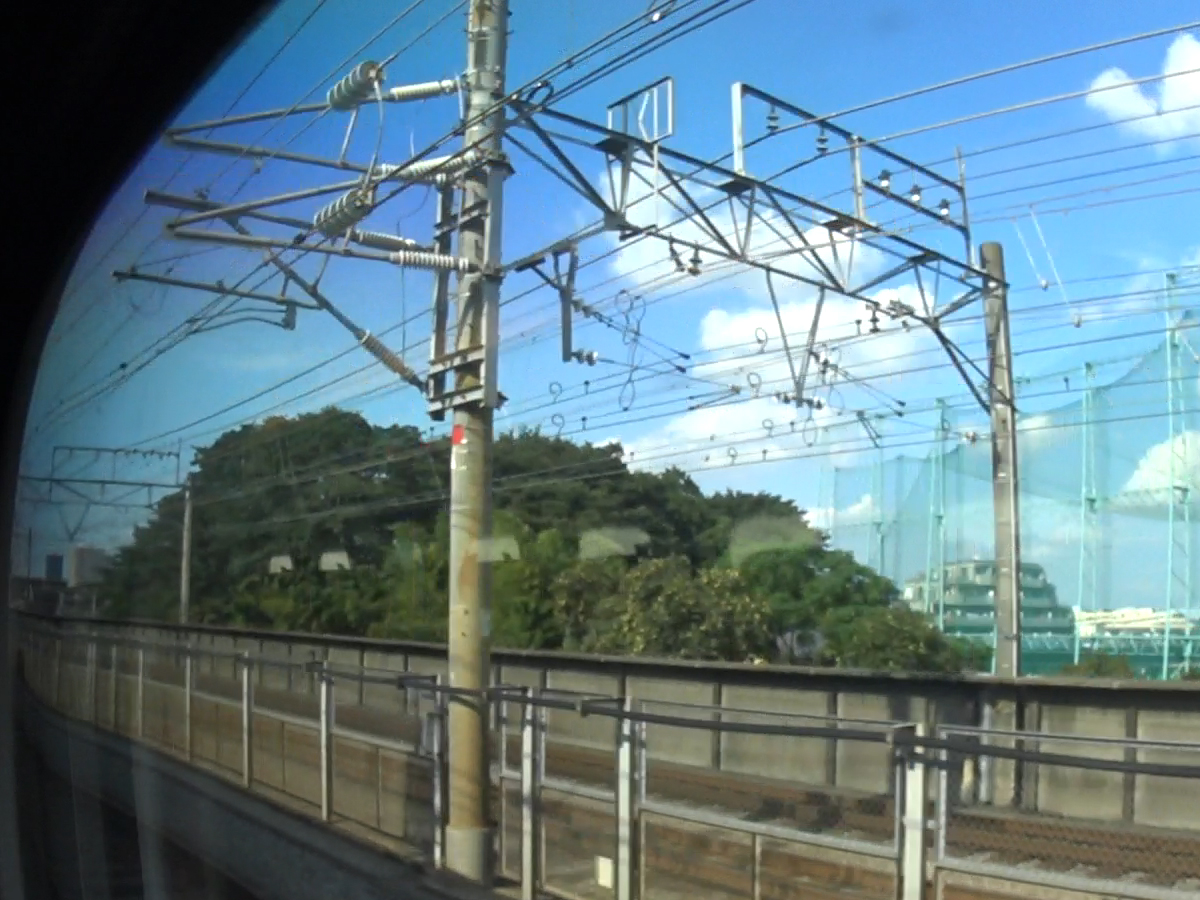

• 6)　上り線異相区分切替セクションの出口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

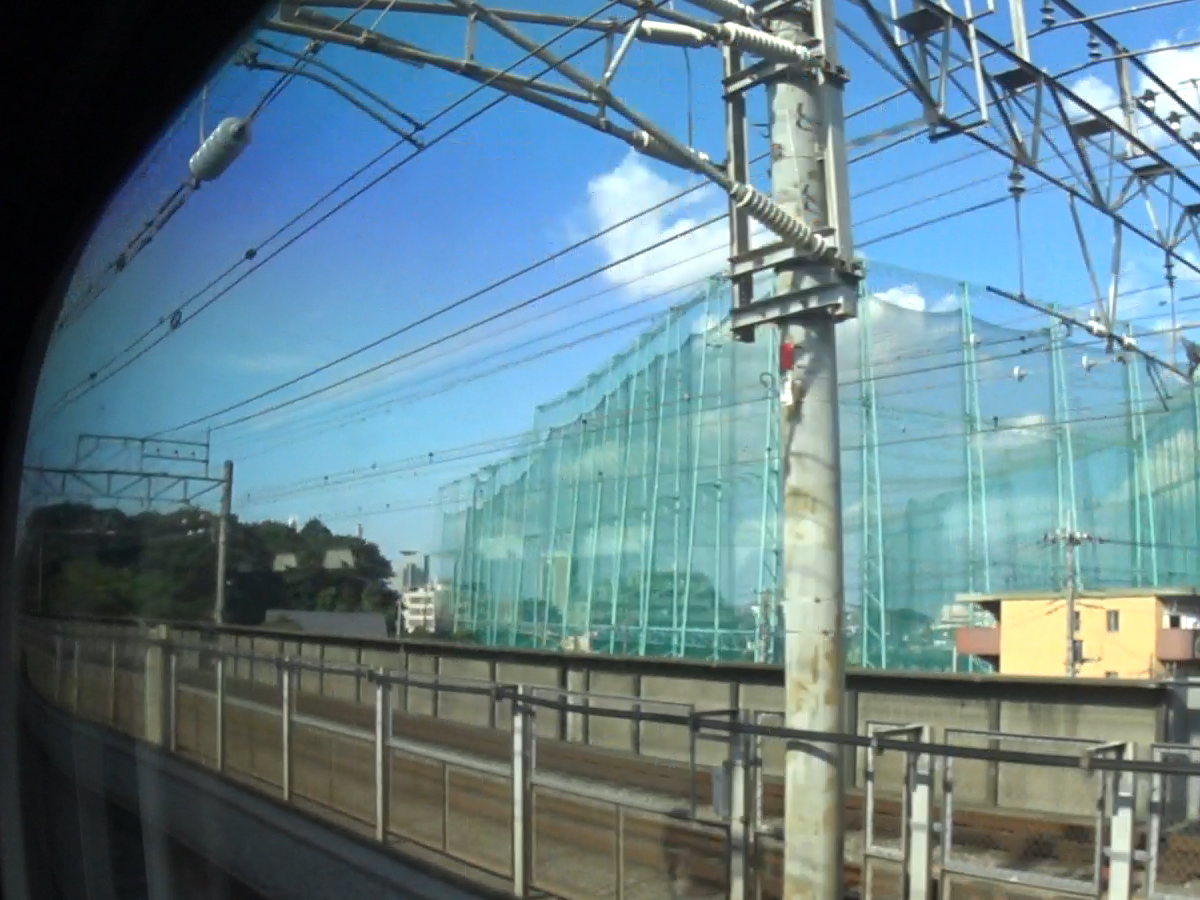

• 7)　上り線異相区分切替セクションの出口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 8)　上下線の東京方のトロリー線へのき電線接続部．

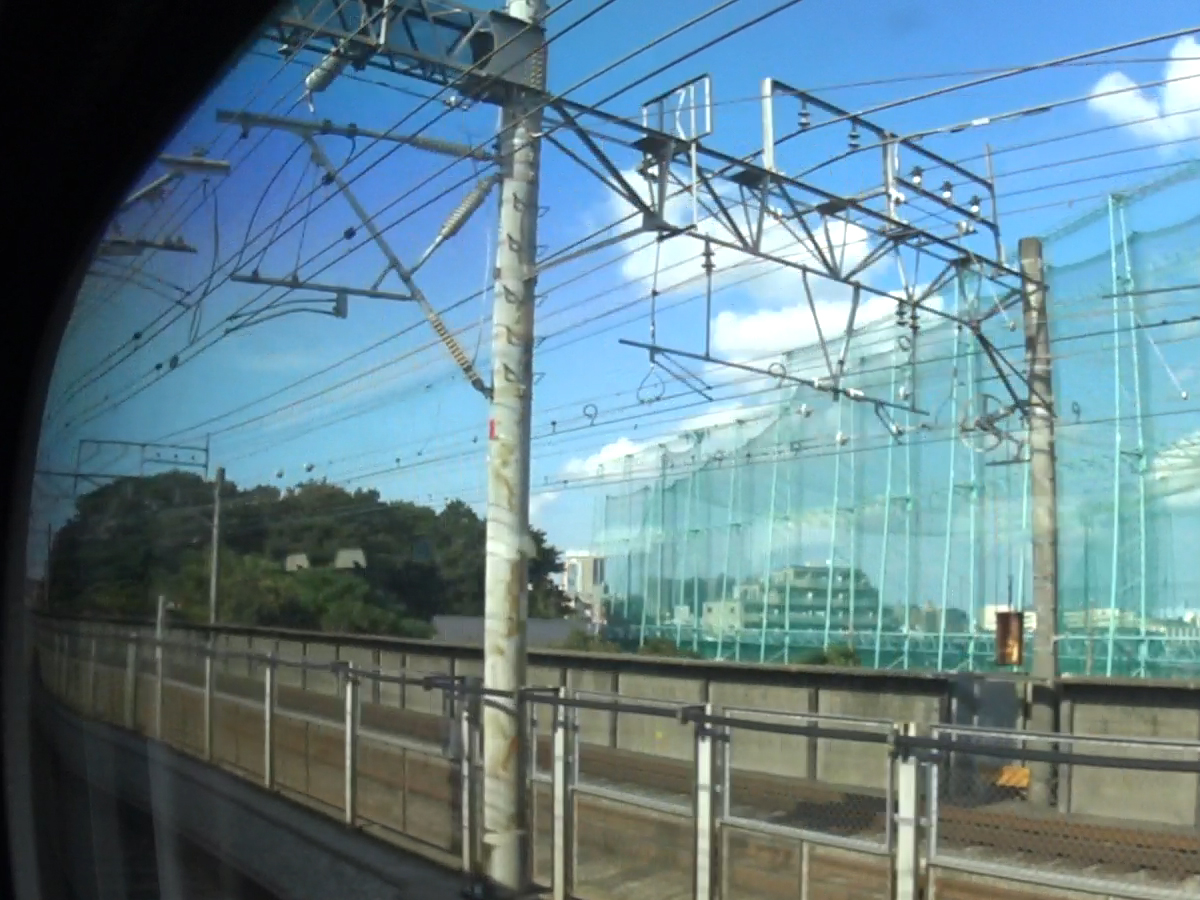

• 9)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
• 10)　下り線異相区分切替セクションの出口側・上り線異相区分切替セクションの入口側のエアセクション．

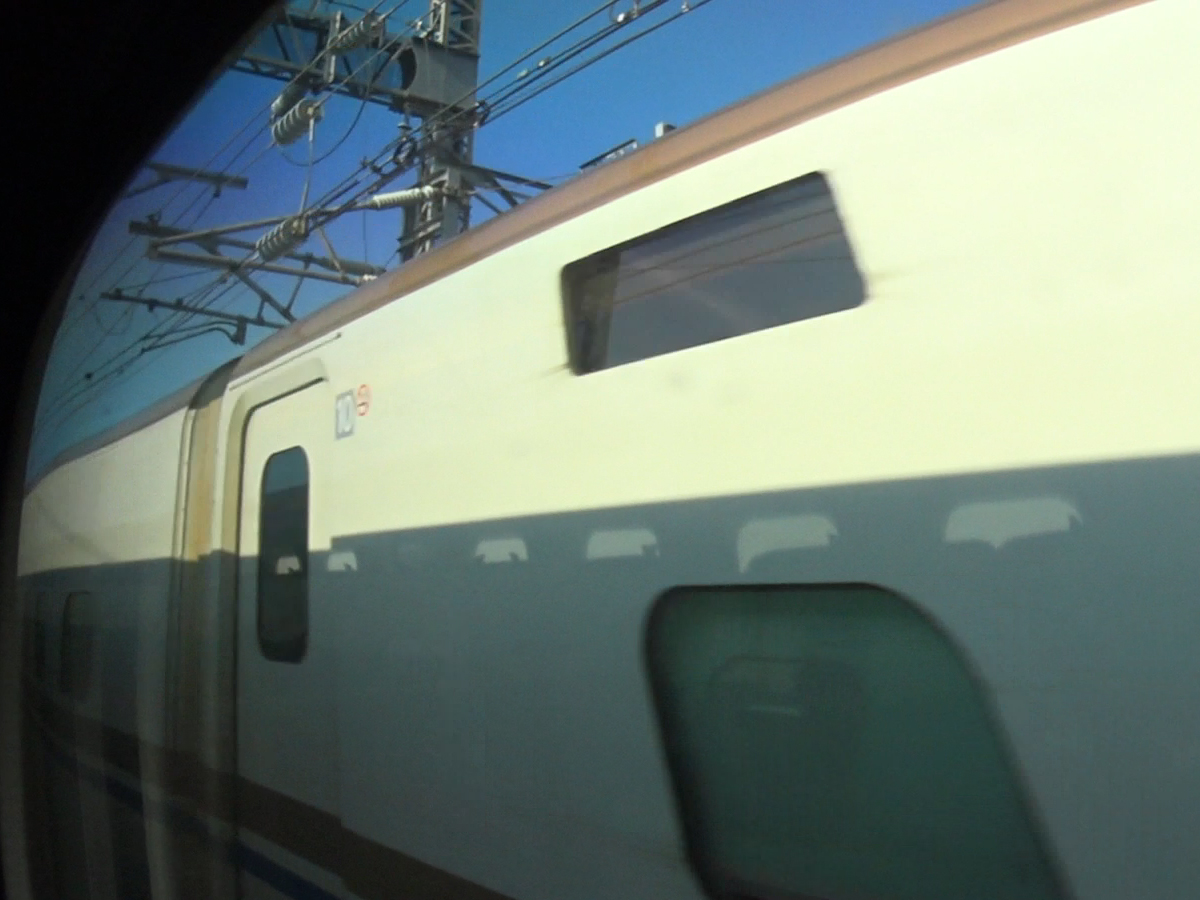

• 11)　上り線異相区分切替セクションの入口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

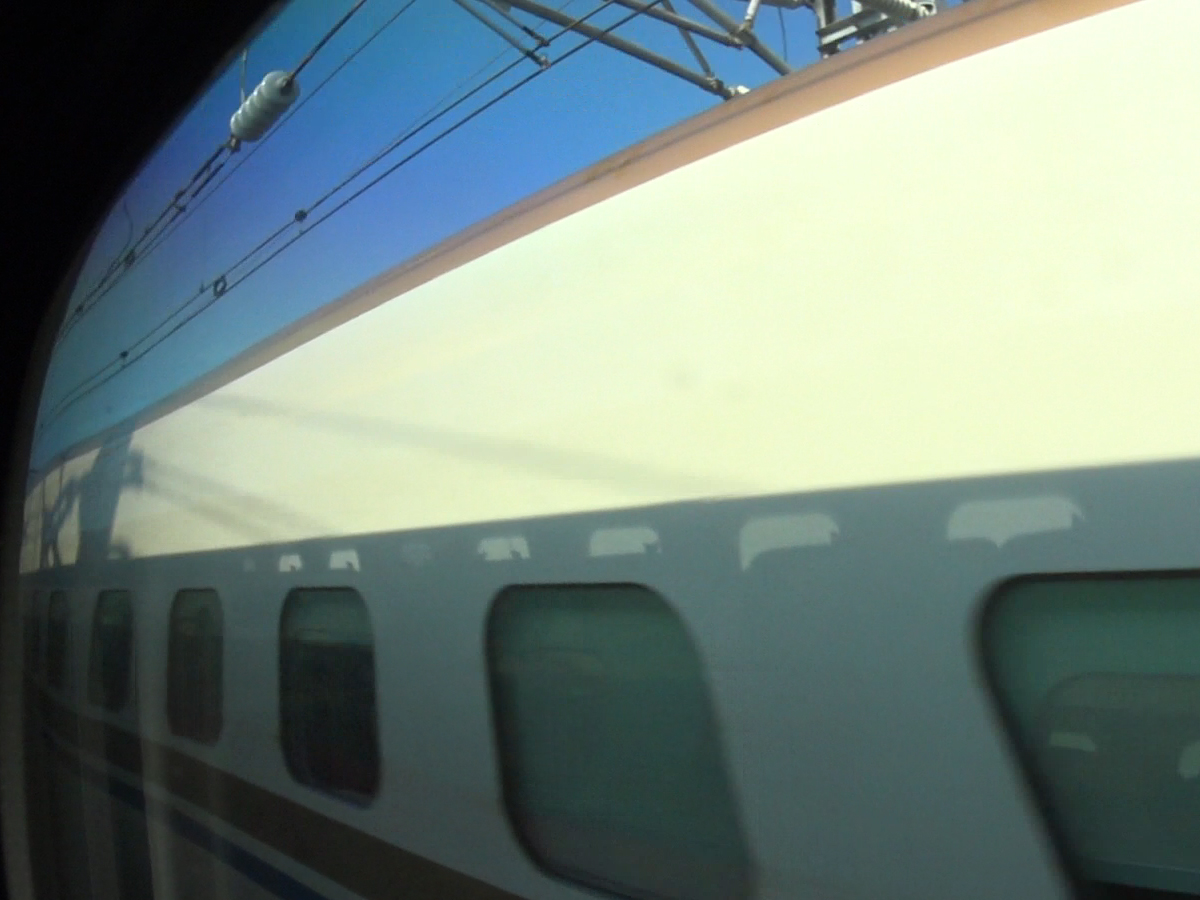

• 12)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 13)　下り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部．

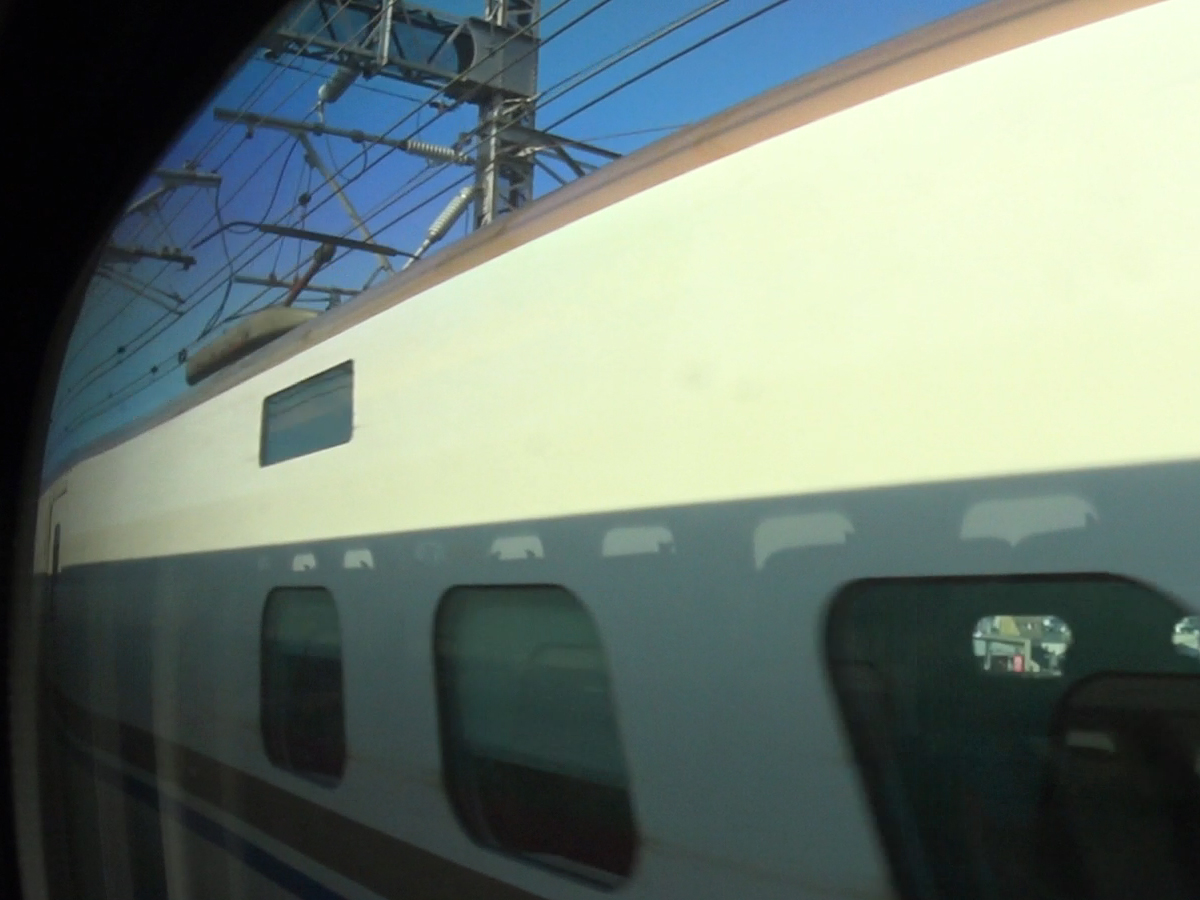

• 14)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 15)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部．

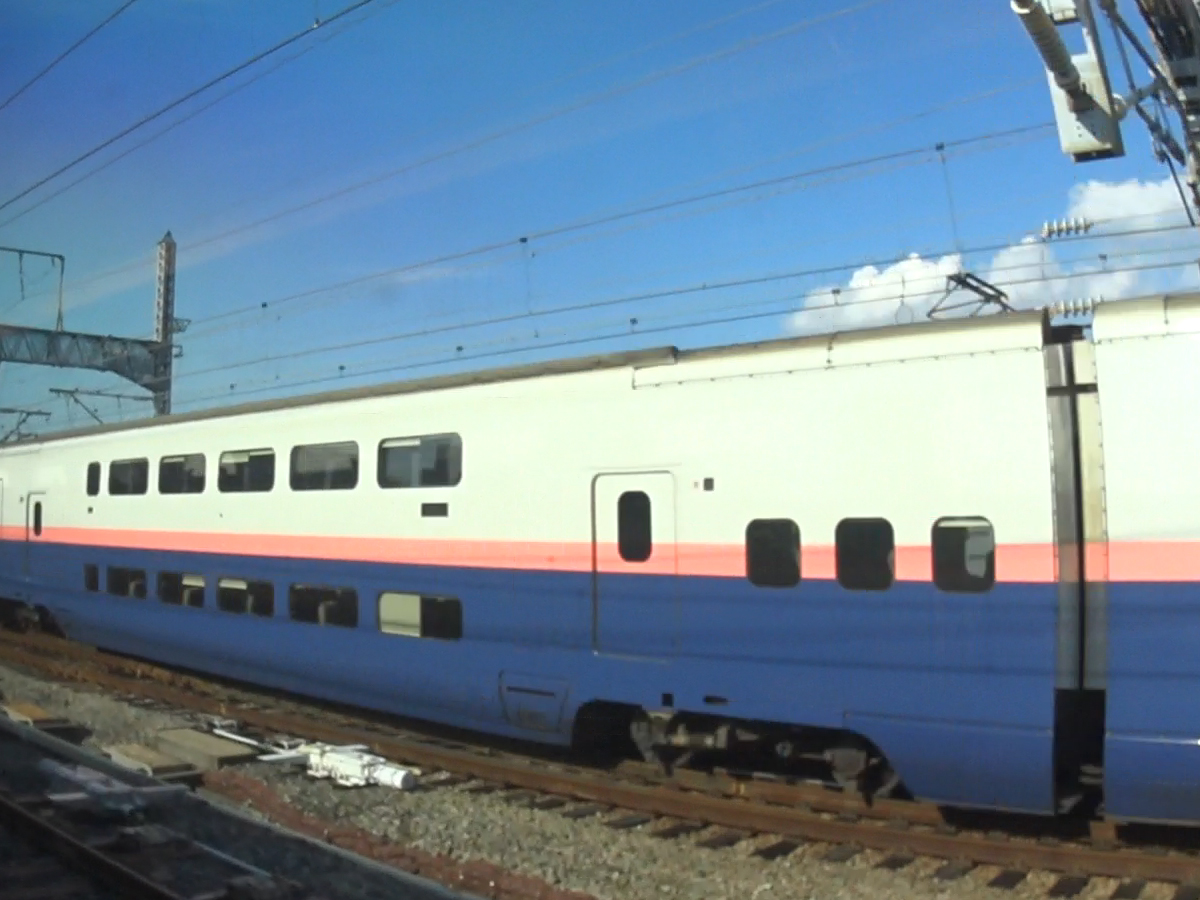

• 16)　大宮駅構内，13番線(上越新幹線東京方面ホーム)の東京方にあるエアセクション．上越新幹線の上り本線と東北新幹線の上り本線の架線を区分しています．E4系新幹線の屋根の向こうに東京方の架線絶縁部が見えます．

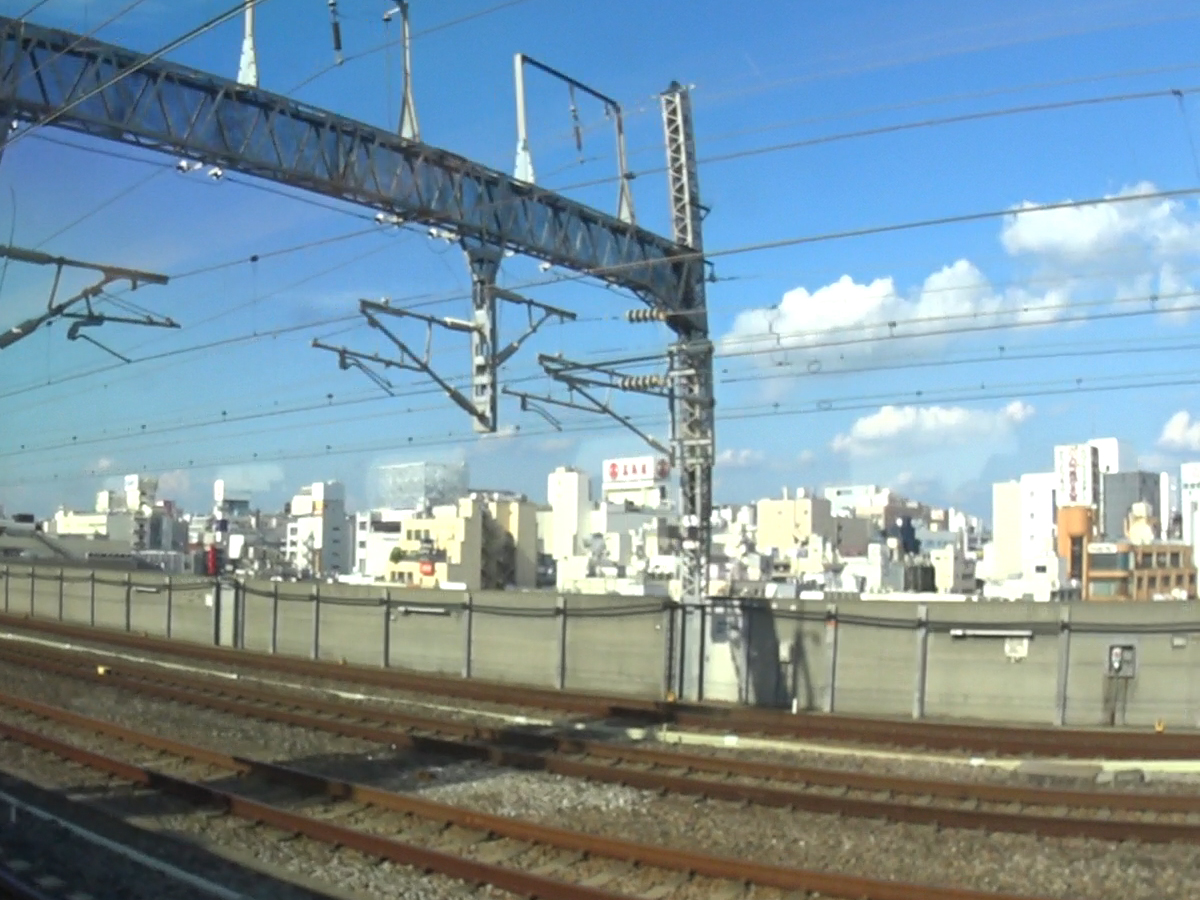

• 17)　上越新幹線の上り本線と東北新幹線の上り本線の架線を区分するエアセクションの新潟方の架線絶縁部．

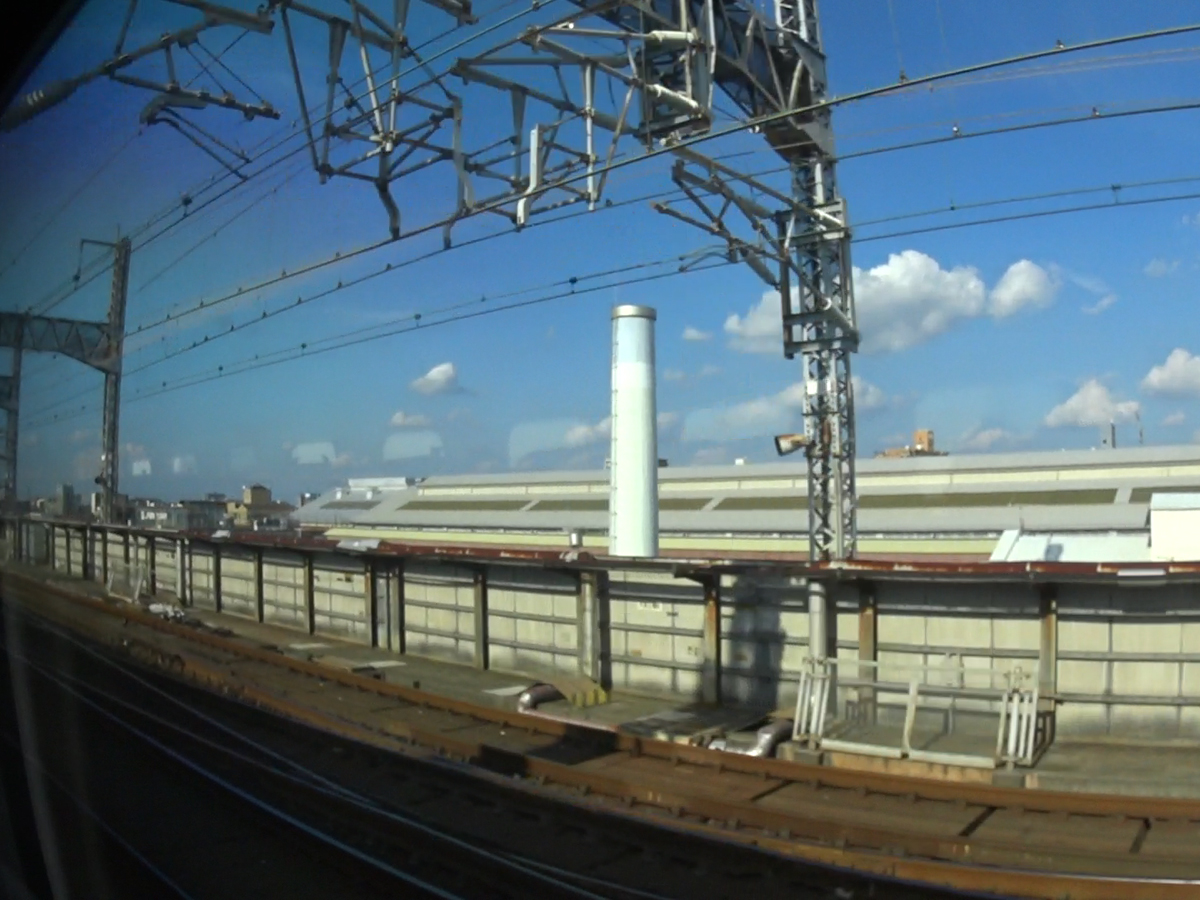

• 18)　大宮駅の新青森・新潟方，東北新幹線上り線と上越新幹線上り線を結ぶシーサスクロッシングの交差部の架線．それぞれの架線を電気的に区分するため無交差渡りになっています．
