| 隣接セクション | ||||
|---|---|---|---|---|
| (新大阪方) 沼津SS |
 |
函南SP |  |
(東京方) 熱海SS |
(SS:変電所, SP:き電区分所, SSP:補助き電区分所)
本項では東海道新幹線 函南き電区分所の異相区分切替セクションについて説明しています．
東海道新幹線の函南き電区分所は熱海－三島間，東海道新幹線で最も長い新丹奈トンネルの新大阪方出口付近にあり，熱海変電所と沼津変電所のき電境界となっています．上下線の異相区分切替セクションの東京方のエアセクションは新丹那トンネル出口付近の明かり区間にありますが，東海道本線の保守基地や浄水場があって近づけないため観察が難しくなっています．一方，新大阪方のエアセクションは上下線ともき電区分所から函南トンネルをくぐった先の明かり区間にあるため全体の様子を見ることができます．

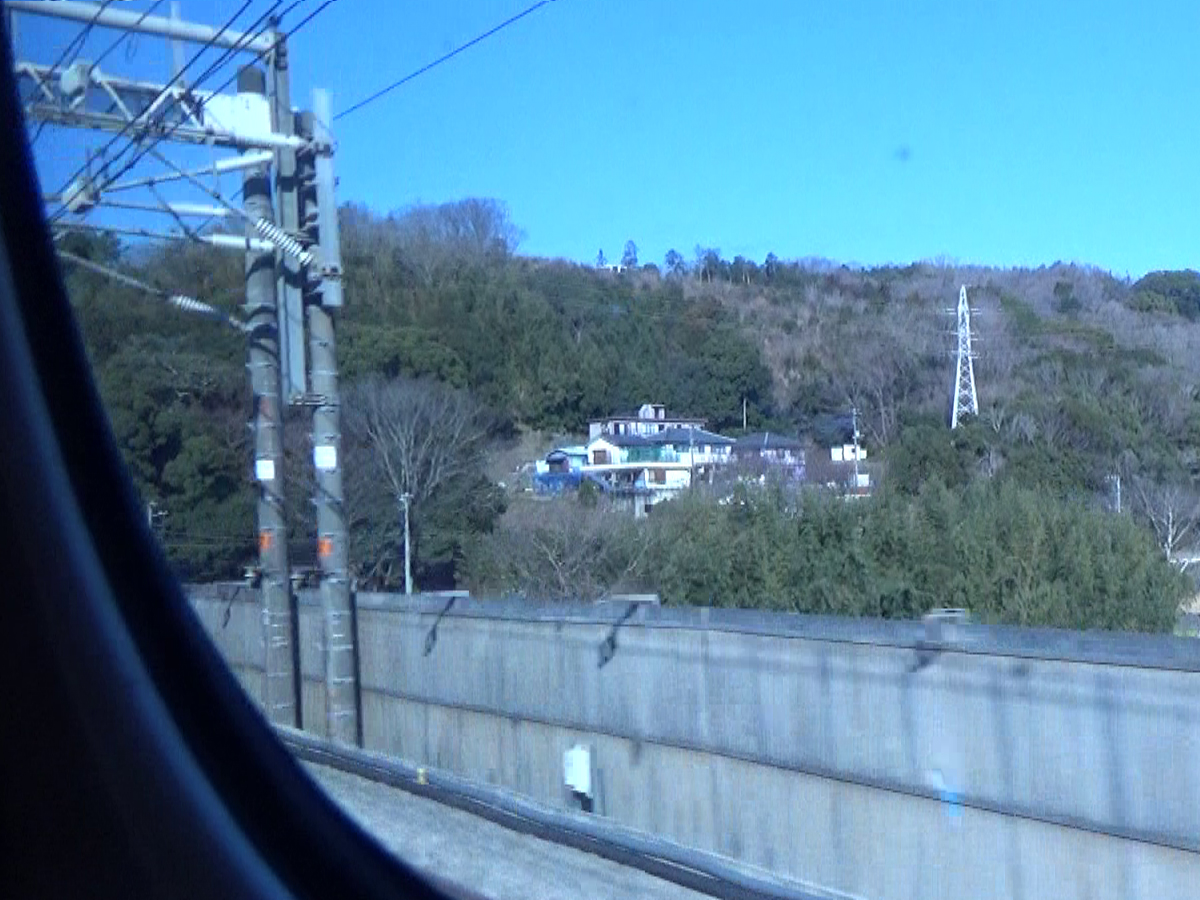

5) 上り線異相区分切替セクションの入口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

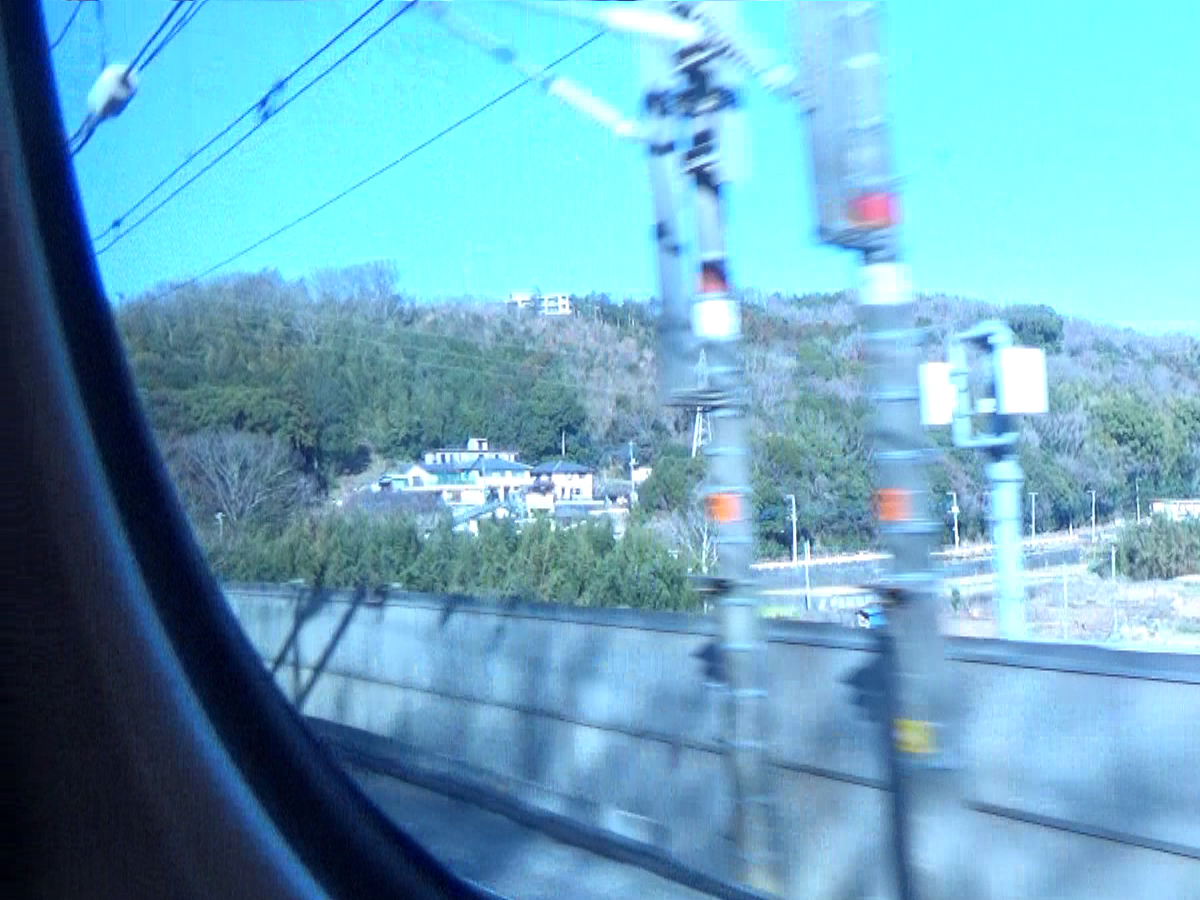

6) 上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．
7) 上り線新大阪方のトロリー線へのき電線接続部を車内から見たところ．

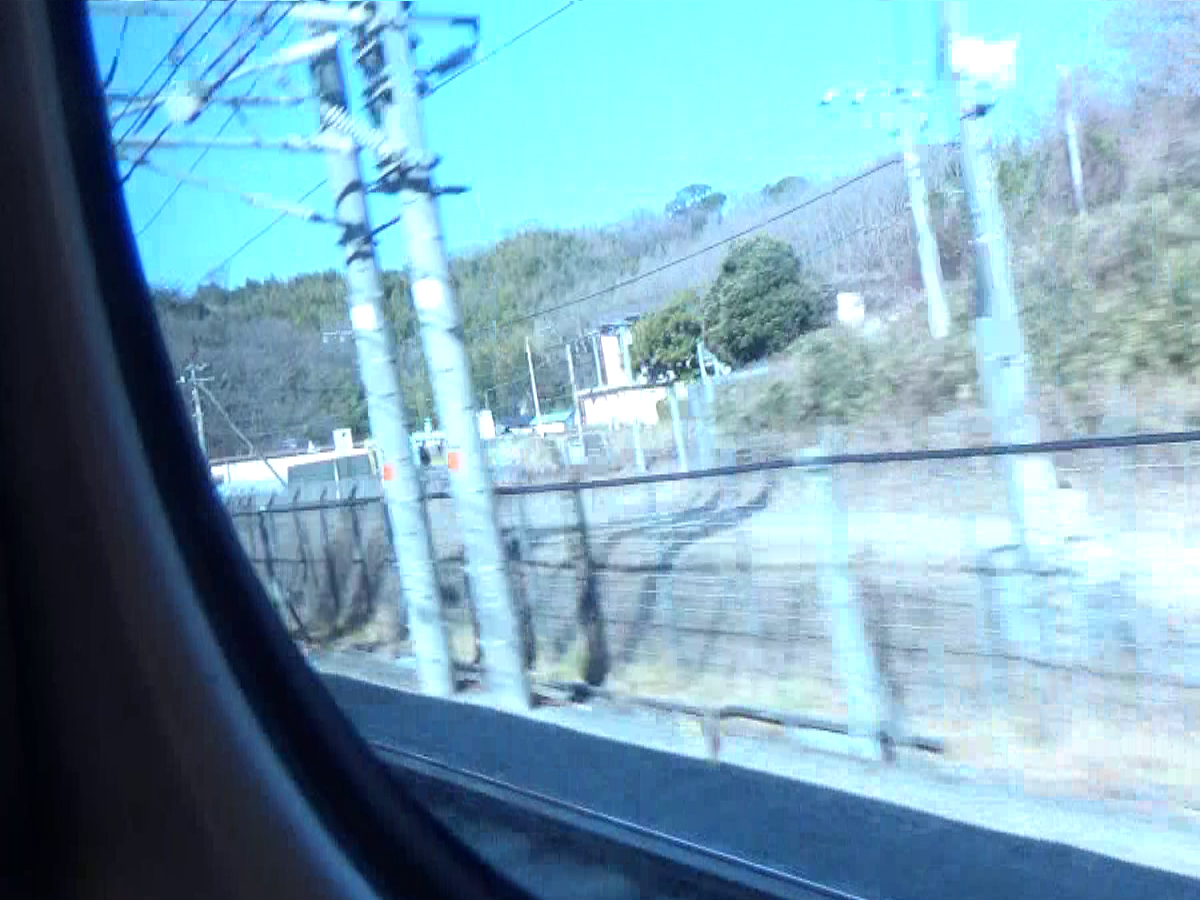

8) 上り線異相区分切替セクションの出口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．
