| 隣接切替セクション | ||||
|---|---|---|---|---|
| (新大阪方) 函南き電区分所 |
 |
熱海変電所 |  |
(東京方) 根府川き電区分所 |
本項では東海道新幹線 熱海変電所の異相区分切替セクションについて説明しています．
東海道新幹線の熱海変電所は小田原－熱海間にあり，鴨宮変電所とのき電境界となっている根府川き電区分所から沼津変電所とのき電境界となっている函南き電区分所までの区間のき電を担当しています．変電所の設備は熱海駅の東京方約1.5kmの泉越トンネルの上の地上部にあります．また，上下線の異相区分切替セクションの新大阪方のエアセクションは泉越トンネルと第1熱海トンネルの間のわずかな明かり区間にありますが，東京方のエアセクションは泉越トンネルの中にあり外から見ることはできません．

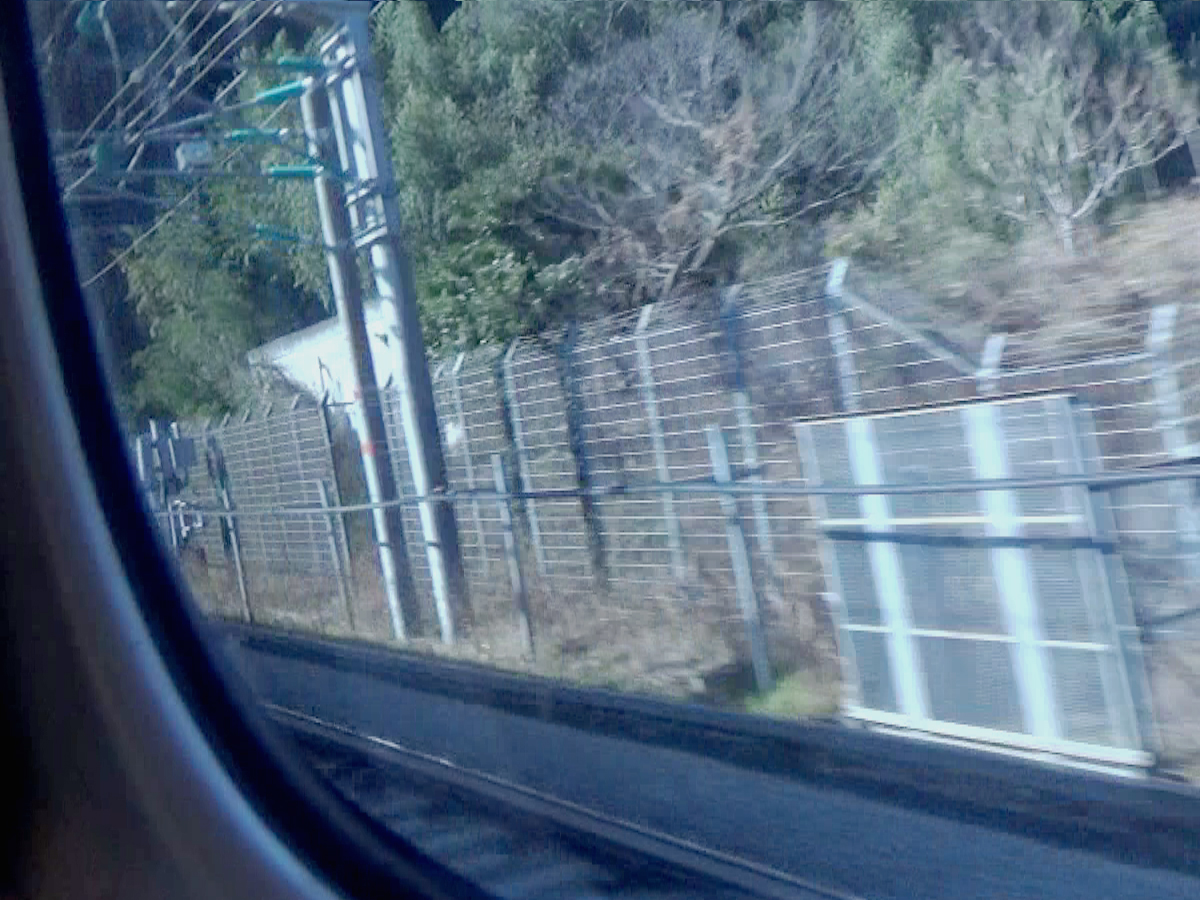

5) 上り線異相区分切替セクションの入口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

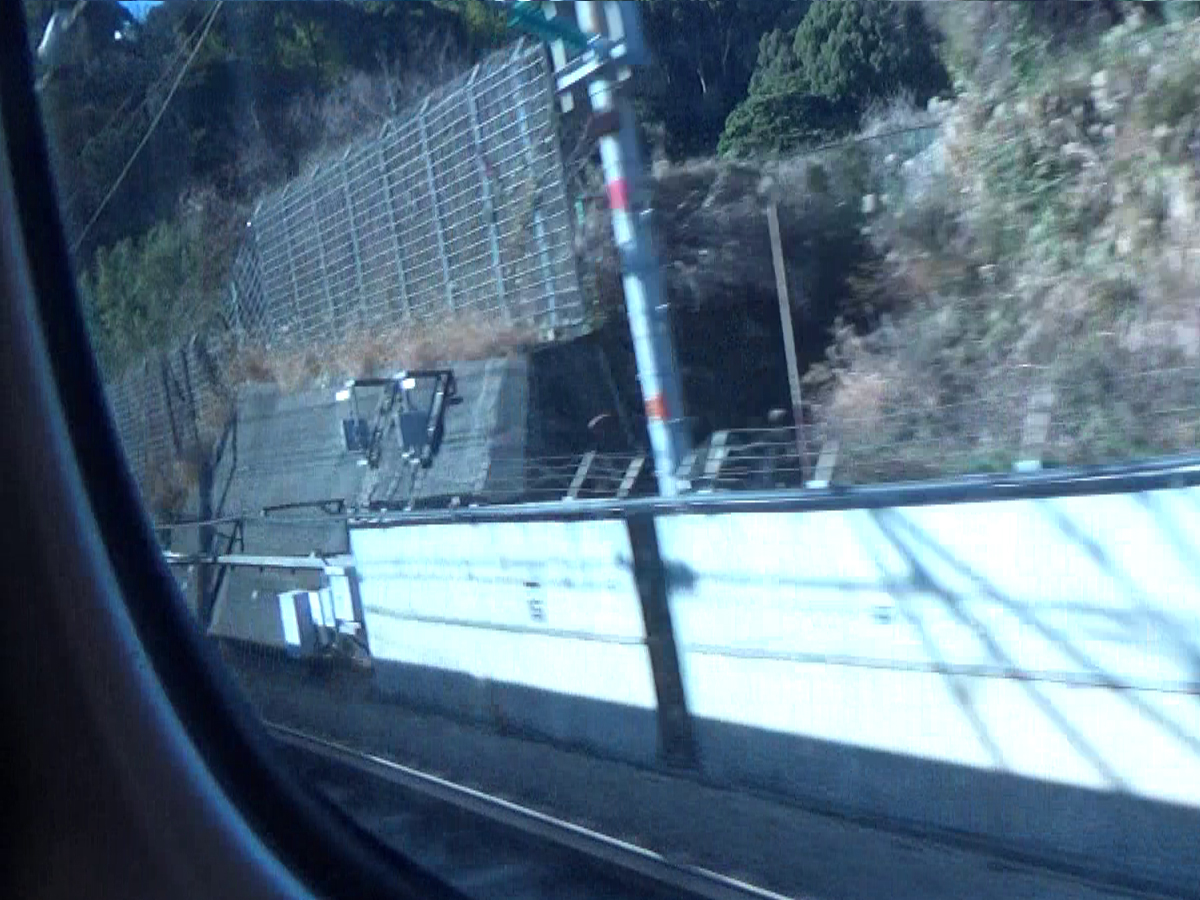

6) 上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．
