東海道新幹線　鴨宮変電所の
異相区分切替セクション

隣接切替セクション
(新大阪方) 根府川き電区分所		鴨宮変電所		(東京方) 大磯き電区分所

　本項では東海道新幹線　鴨宮変電所の異相区分切替セクションについて説明しています．

• 1)　鴨宮変電所を線路北側から見たところ．
• 2)　鴨宮変電所のき電線鉄構を線路の反対側，東側から見たところ．

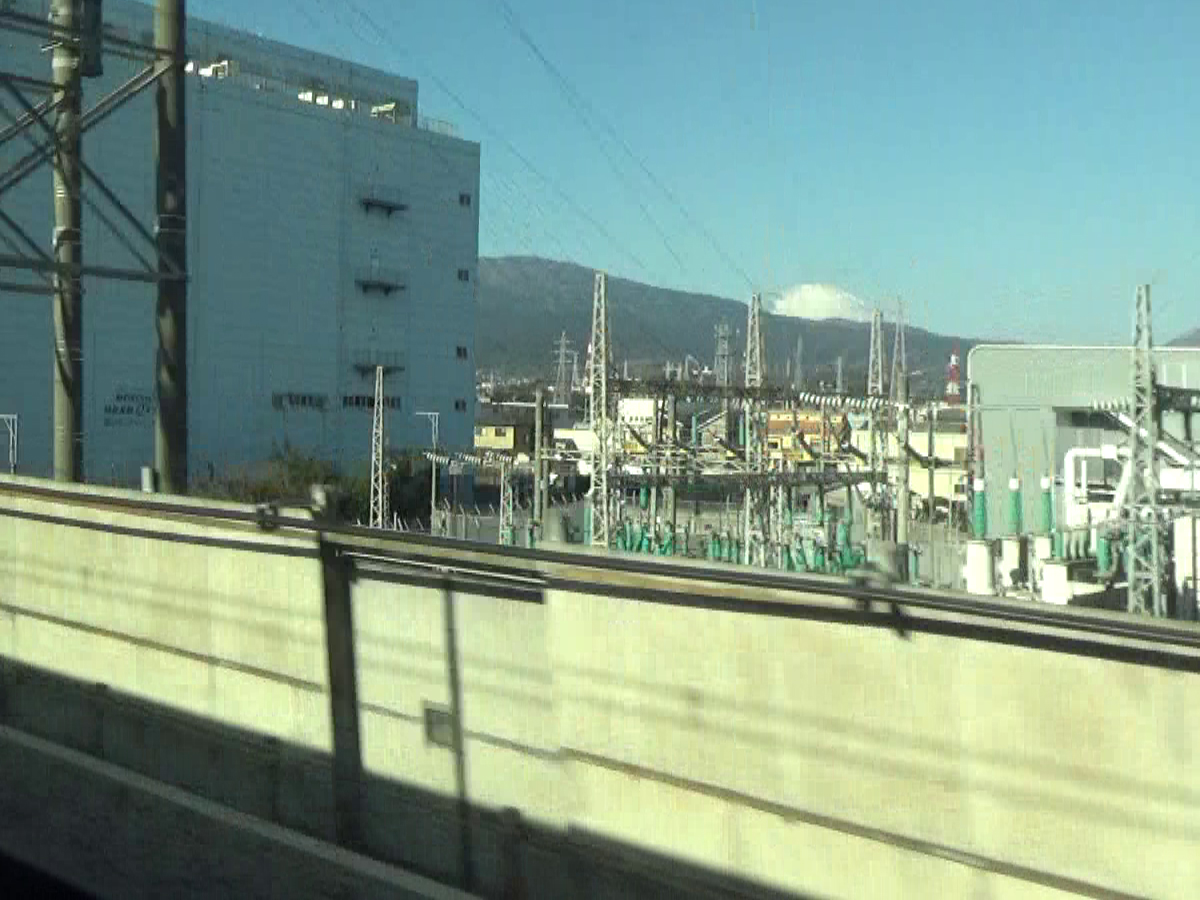

• 3)　鴨宮変電所の構内を車内から見たところ．受電設備やき電用変圧器などは屋外に設置されています．

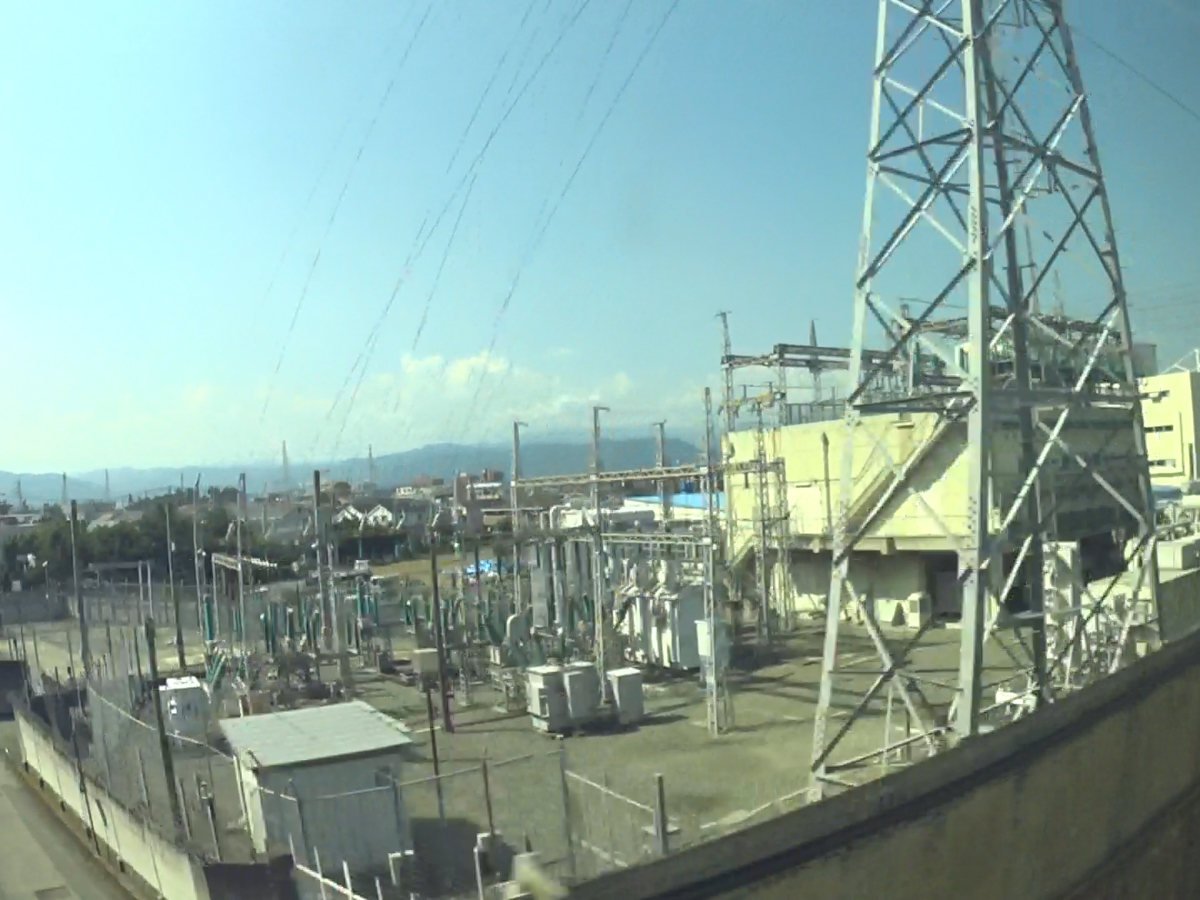

• 4)　鴨宮変電所の構内を上り列車の車内から見たところ．西相模周波数変換変電所からの自社送電線の受電機器類などが見えます．

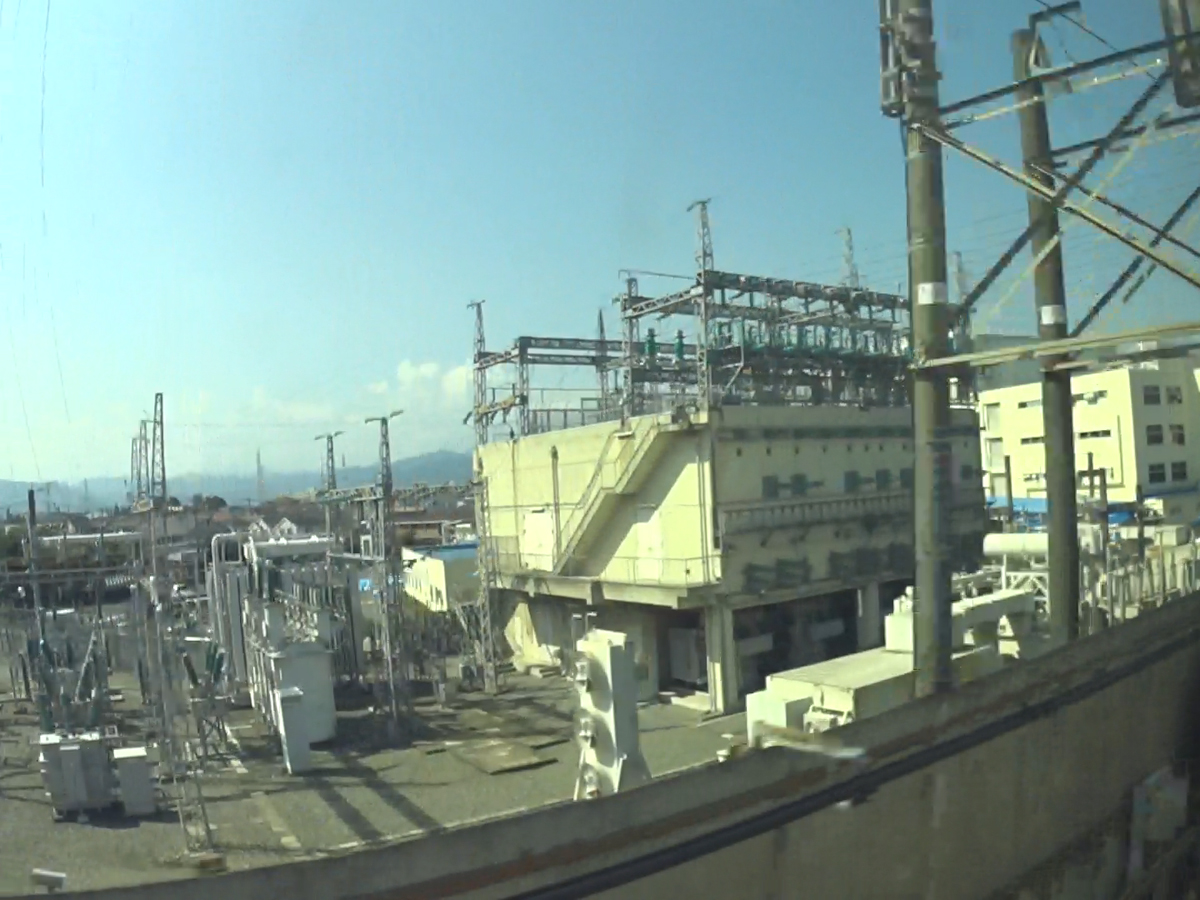

• 5)　き電用変圧器を上り列車の車内から見たところ．

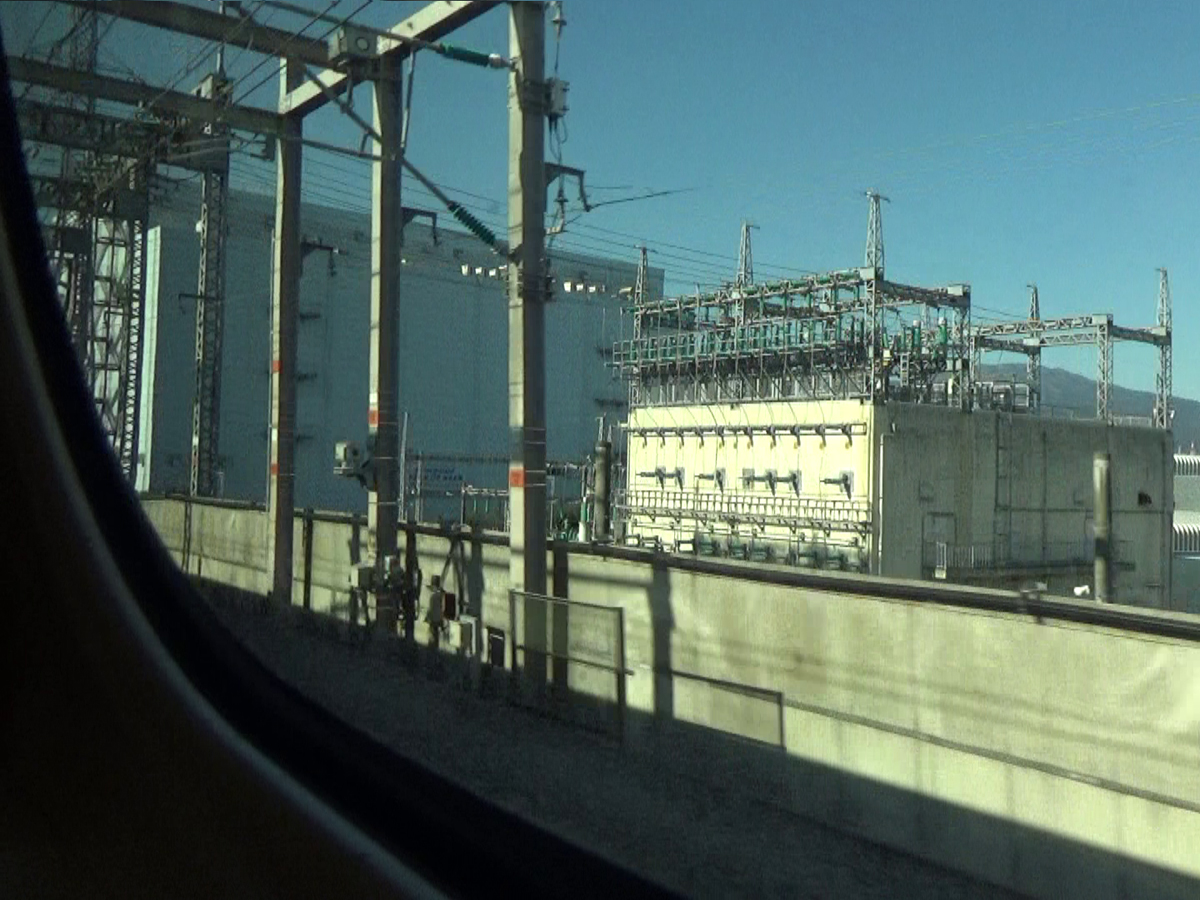

• 6)　鴨宮変電所の建屋とき電線接続部を車内から見たところ．

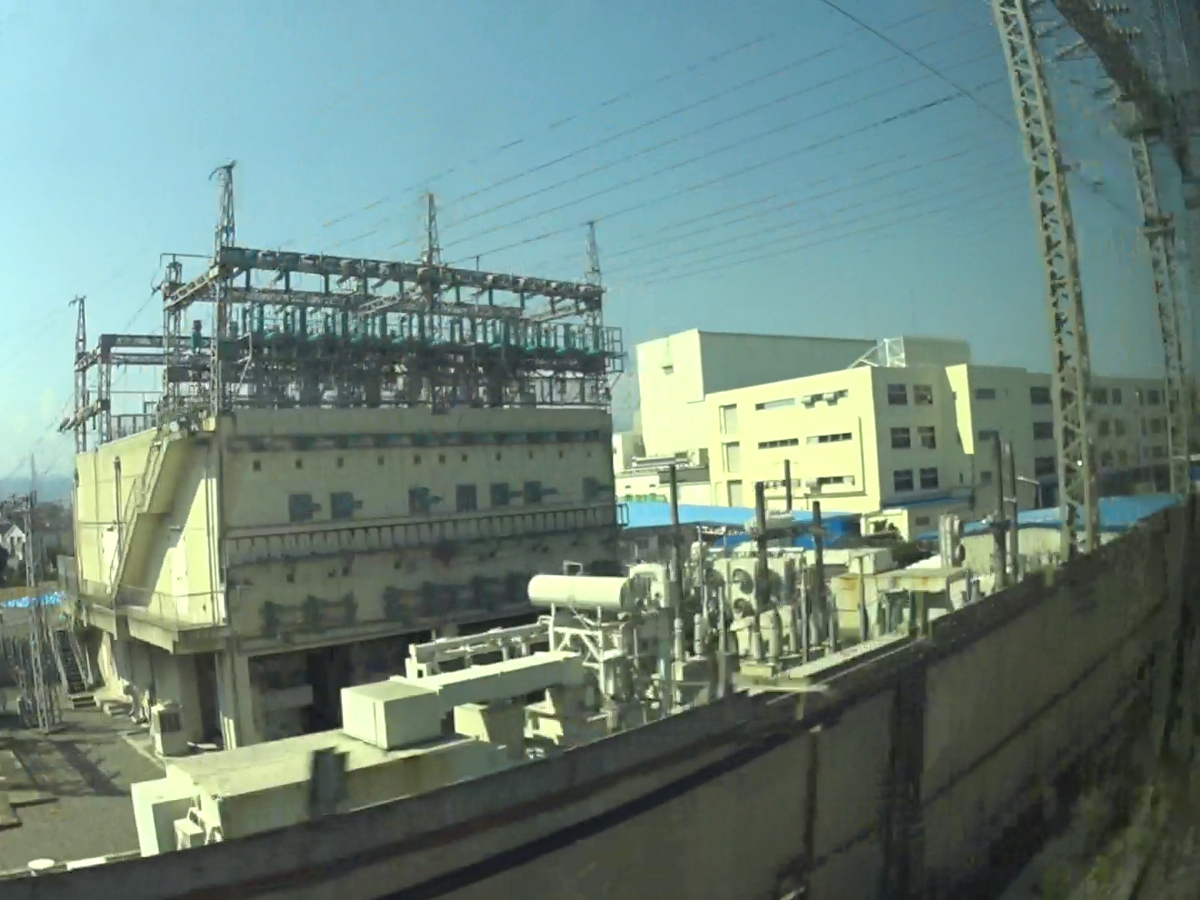

• 7)　上り列車の車内から見た鴨宮変電所の建屋．

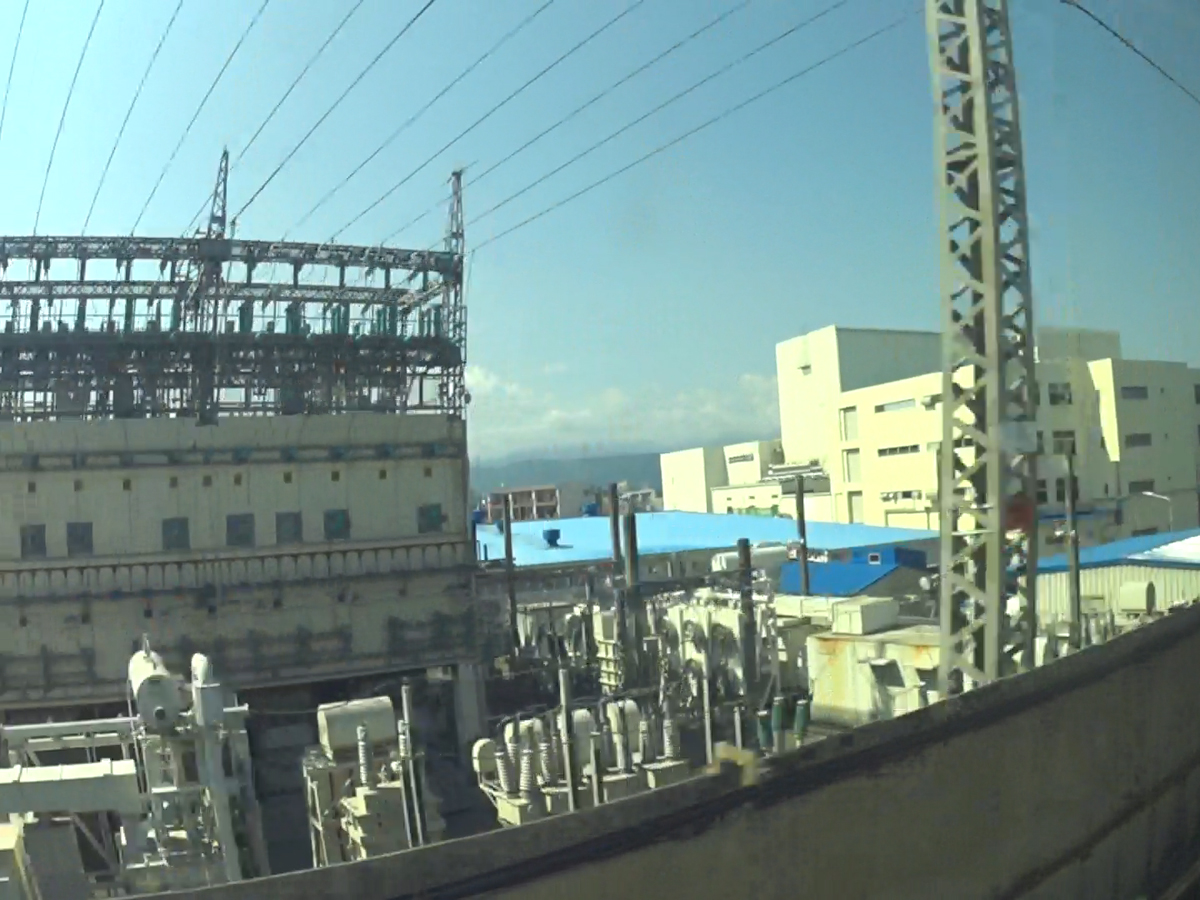

• 8)　中セクションのサージ抑制用のフィルターと思われる機器類．
• 9)　下り線異相区分切替セクションの入口側のエアセクション．
• 10)　下り線異相区分切替セクションの出口側のエアセクション．

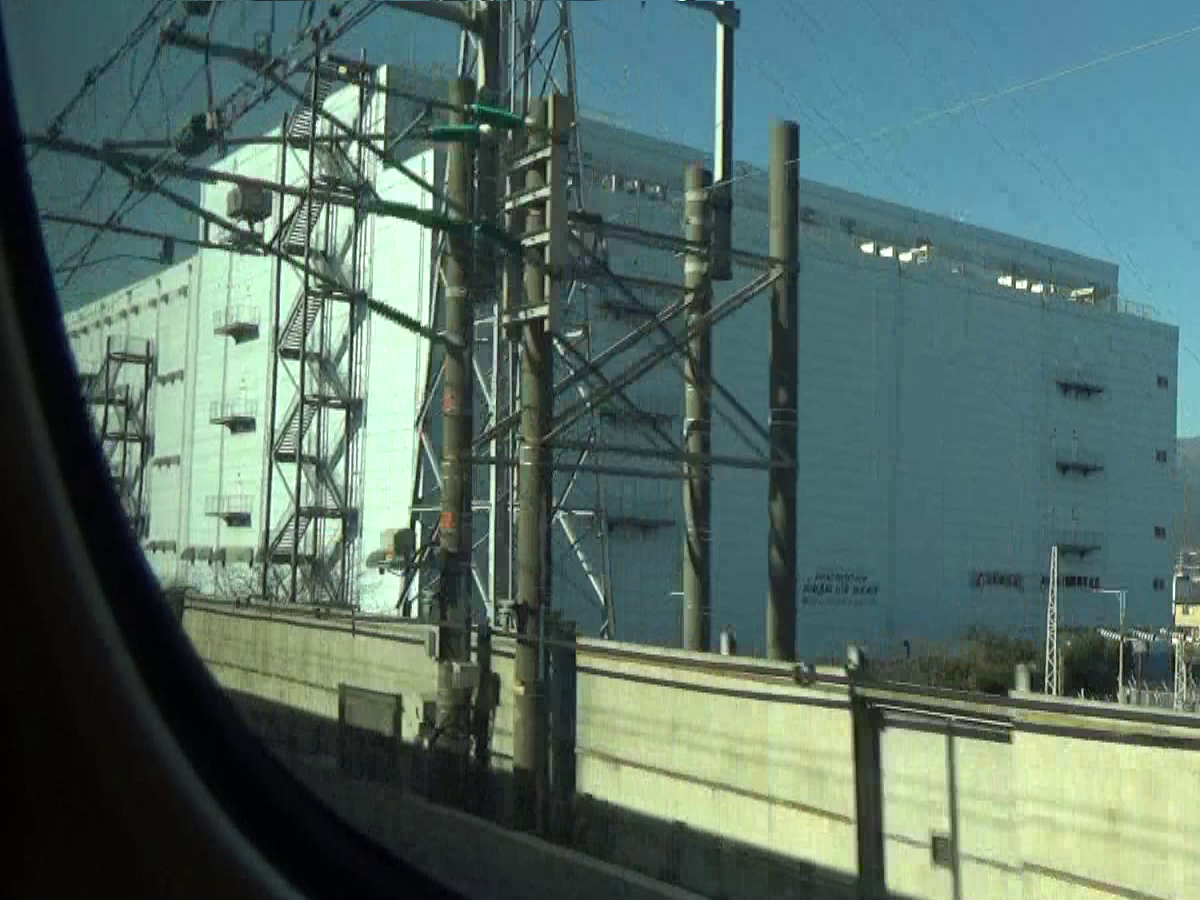

• 11)　上り線異相区分切替セクションの入口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

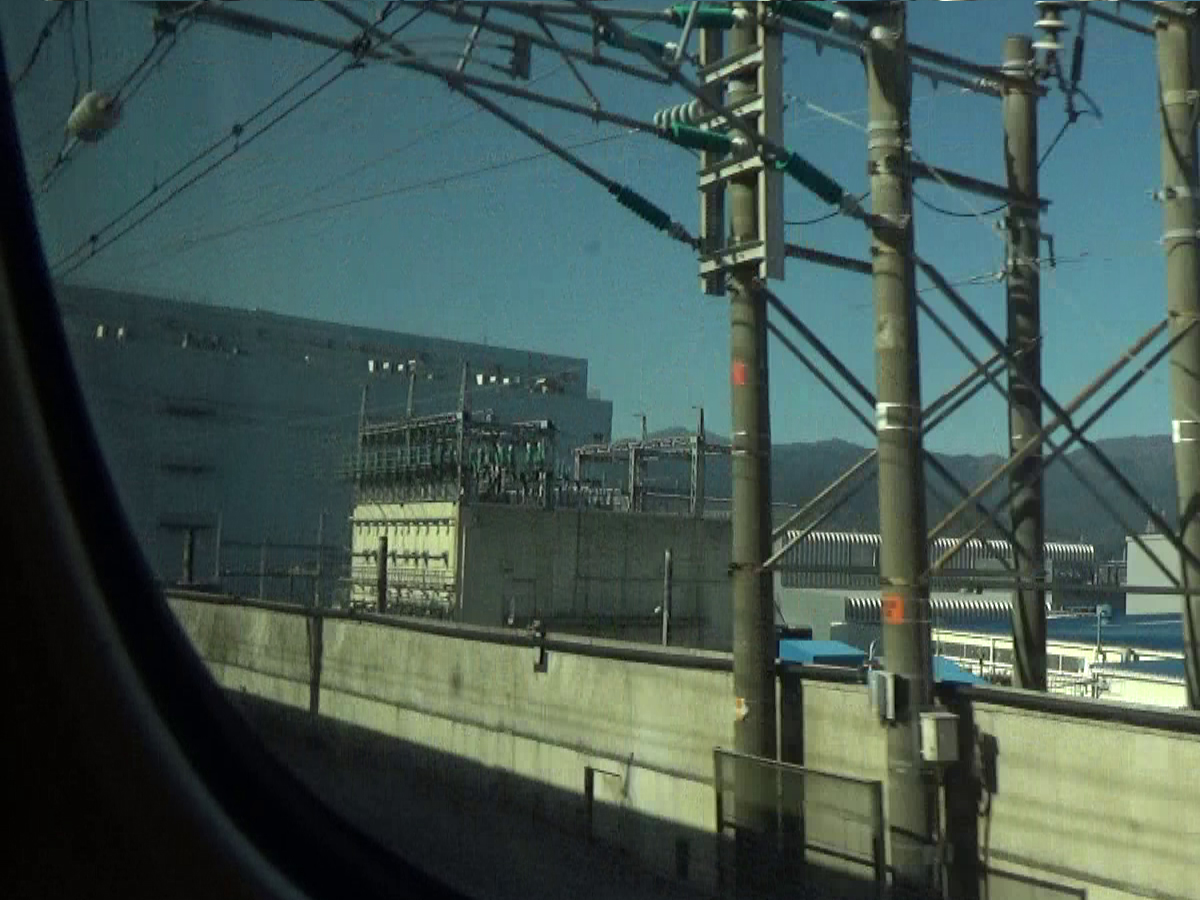

• 12)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．

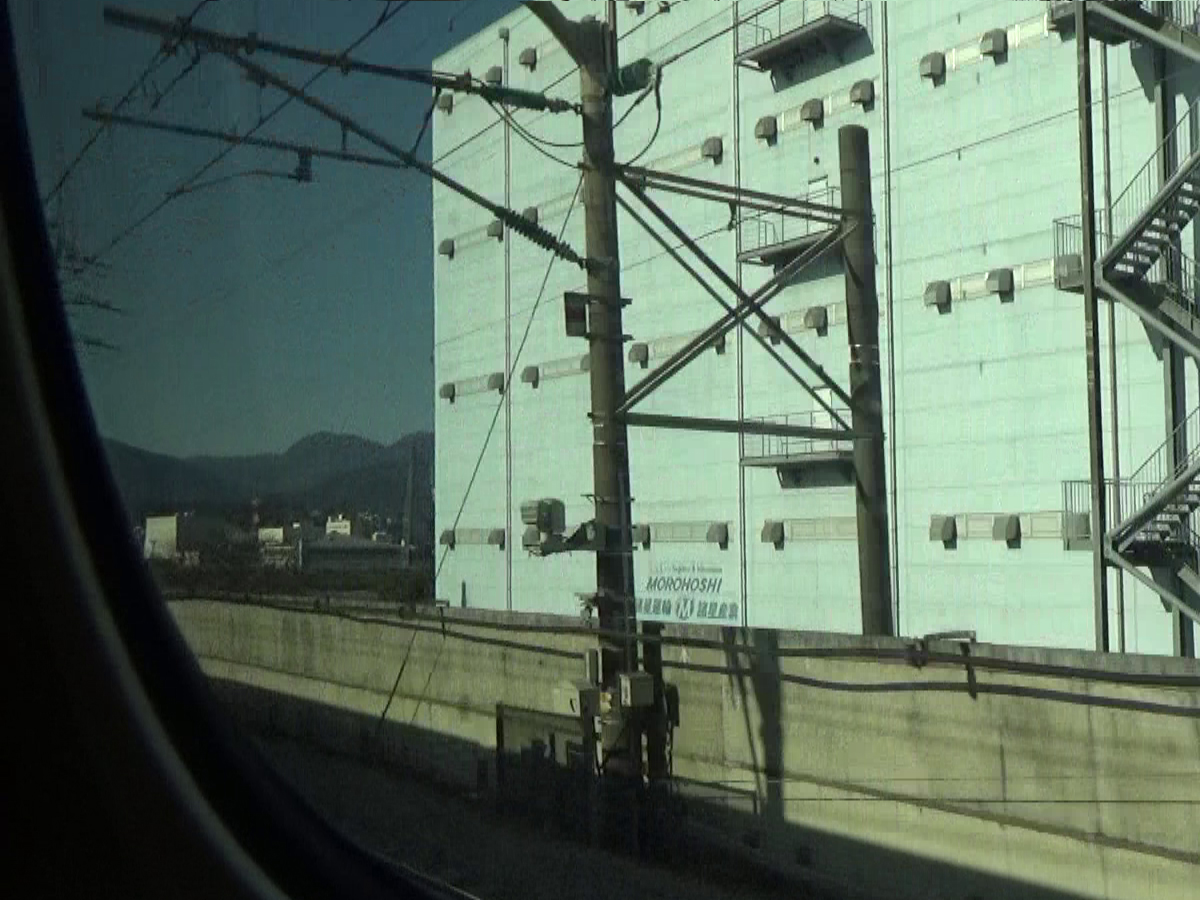

• 13)　上り線新大阪方のトロリー線へのき電線接続部．
• 14)　上り線異相区分切替セクションの出口側のエアセクション．

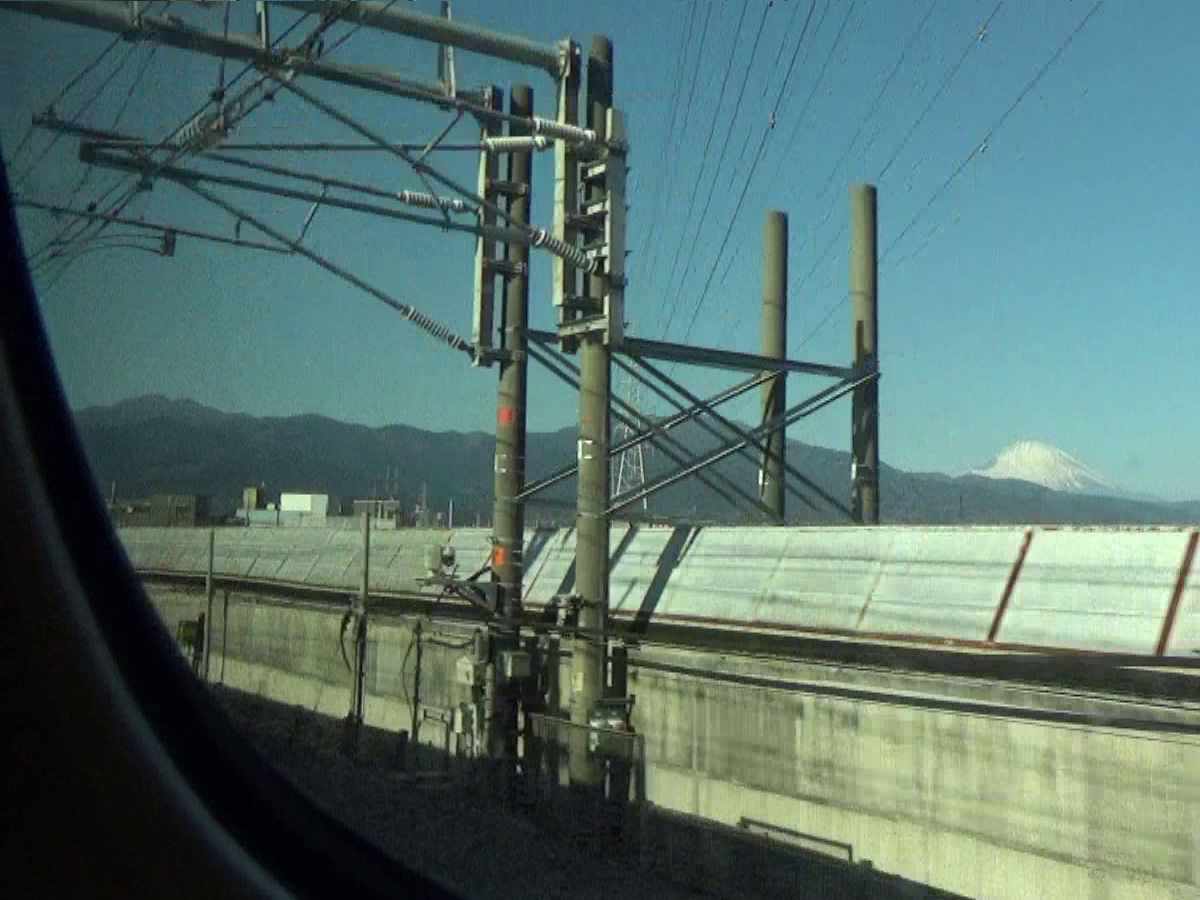

• 15)　上り線異相区分切替セクションの出口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

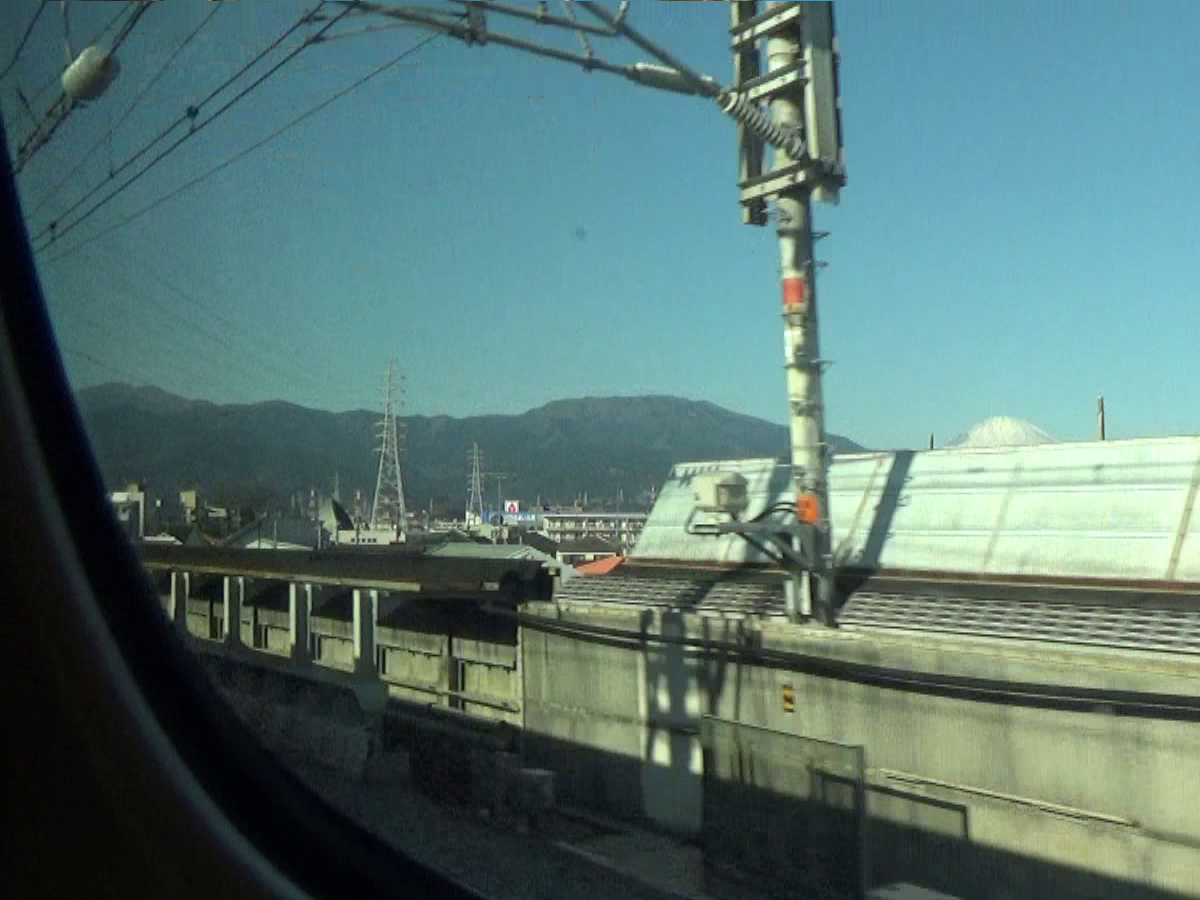

• 16)　上り線異相区分切替セクションの出口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

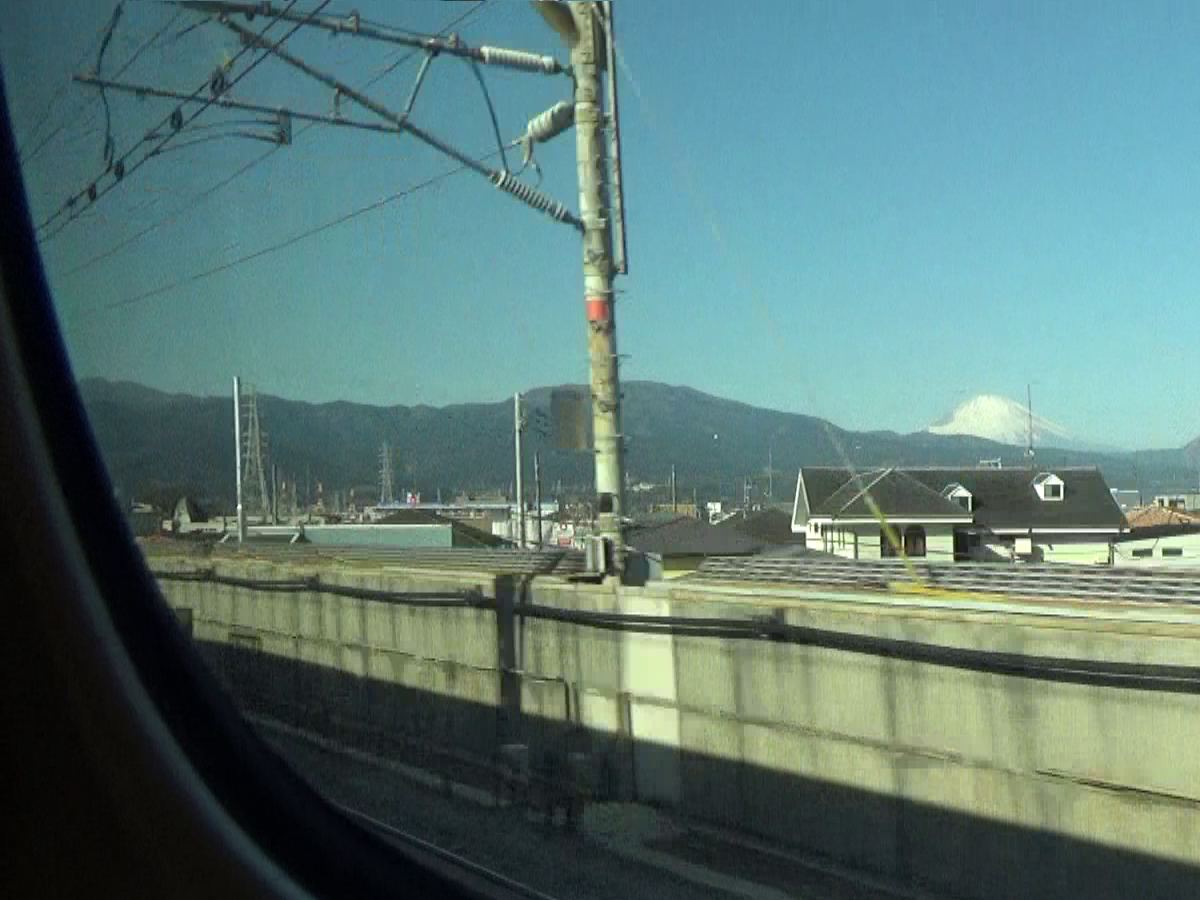

• 17)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
