東北新幹線　新北上き電区分所の
異相区分切替セクション

隣接セクション
(東京方) 新水沢変電所		新北上き電区分所		(新青森方) 新盛岡変電所

　本項では東北新幹線　新北上き電区分所の異相区分切替セクションについて説明しています．

• 1)　新北上き電区分所の遠景．

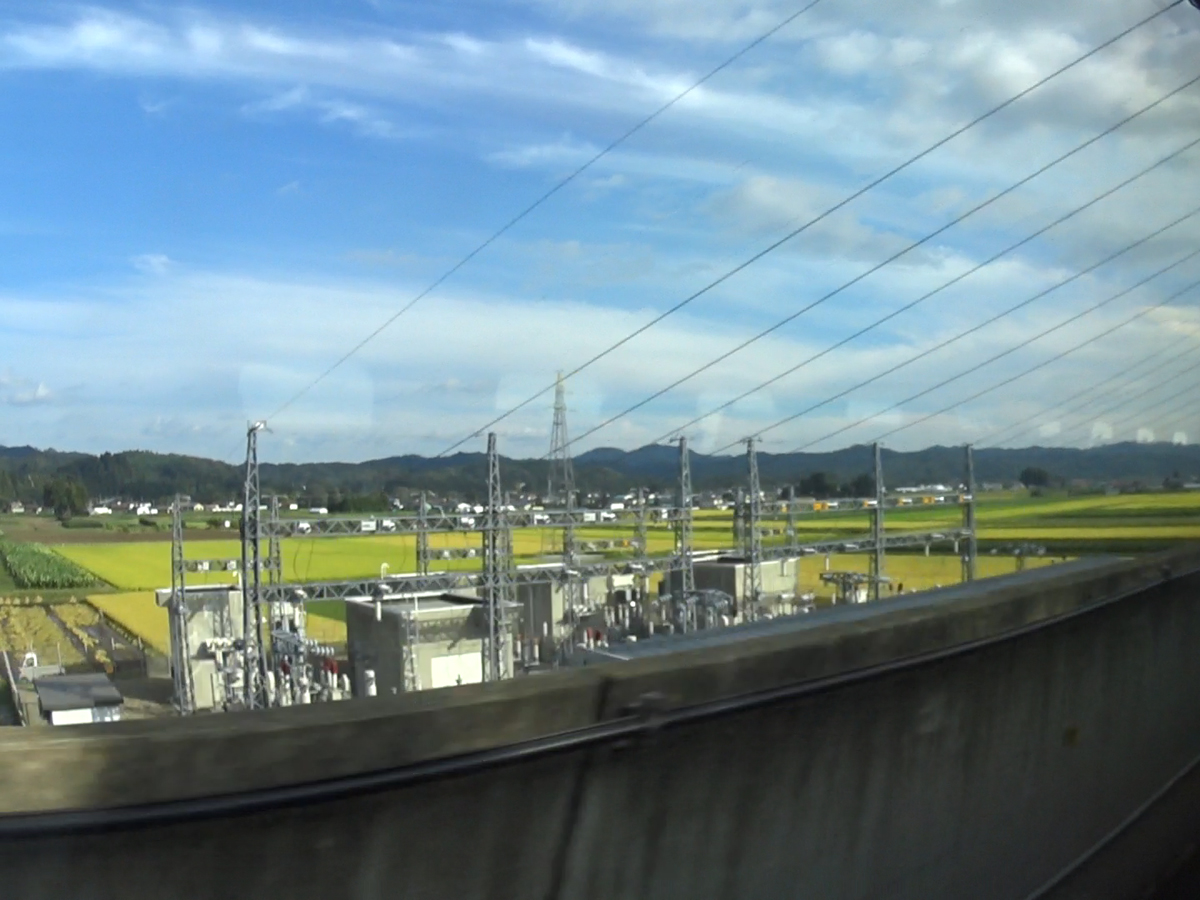

• 2)　上り列車の車内から見た新北上機で区分所の構内．

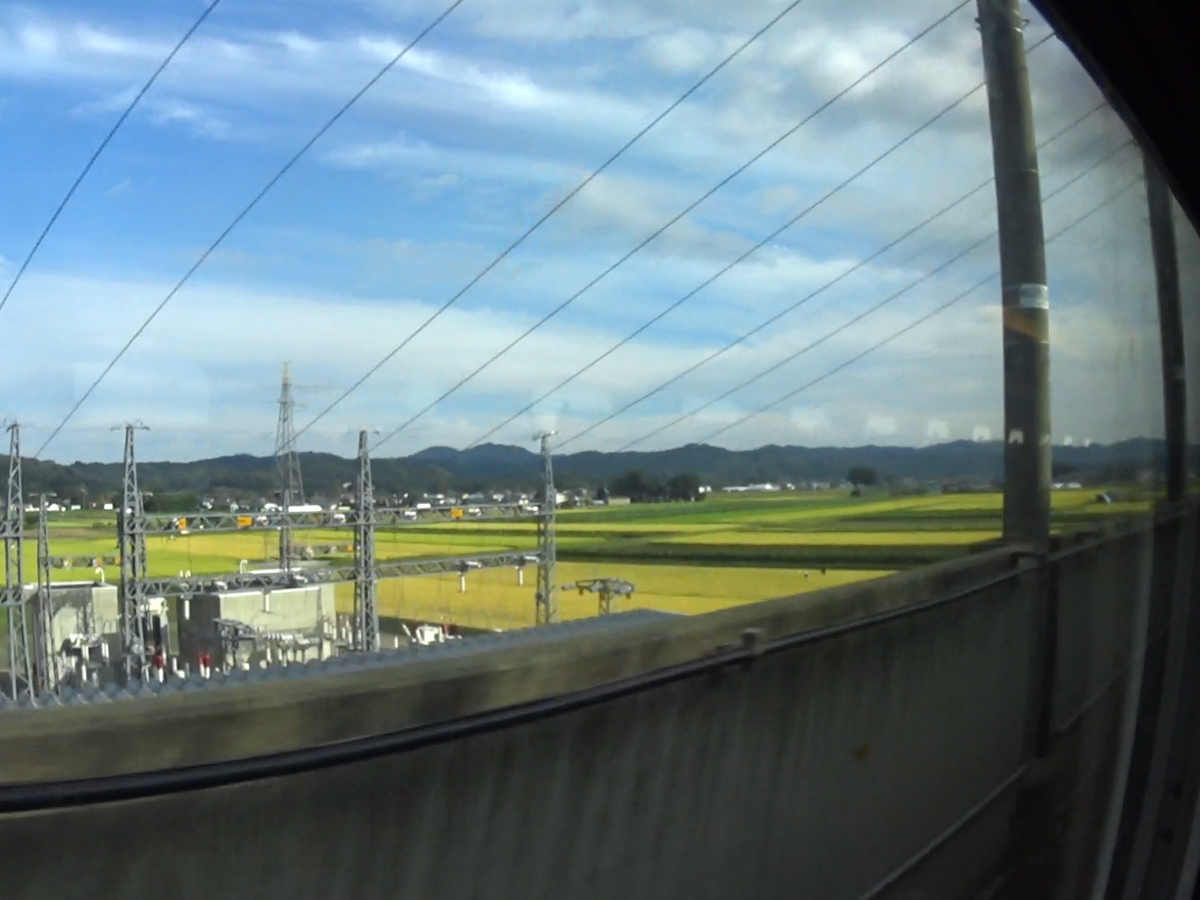

• 3)　き電区分所から鉄構へ延びるき電線を車内から見たところ．
• 4)　き電線鉄構を線路西側から見たところ．

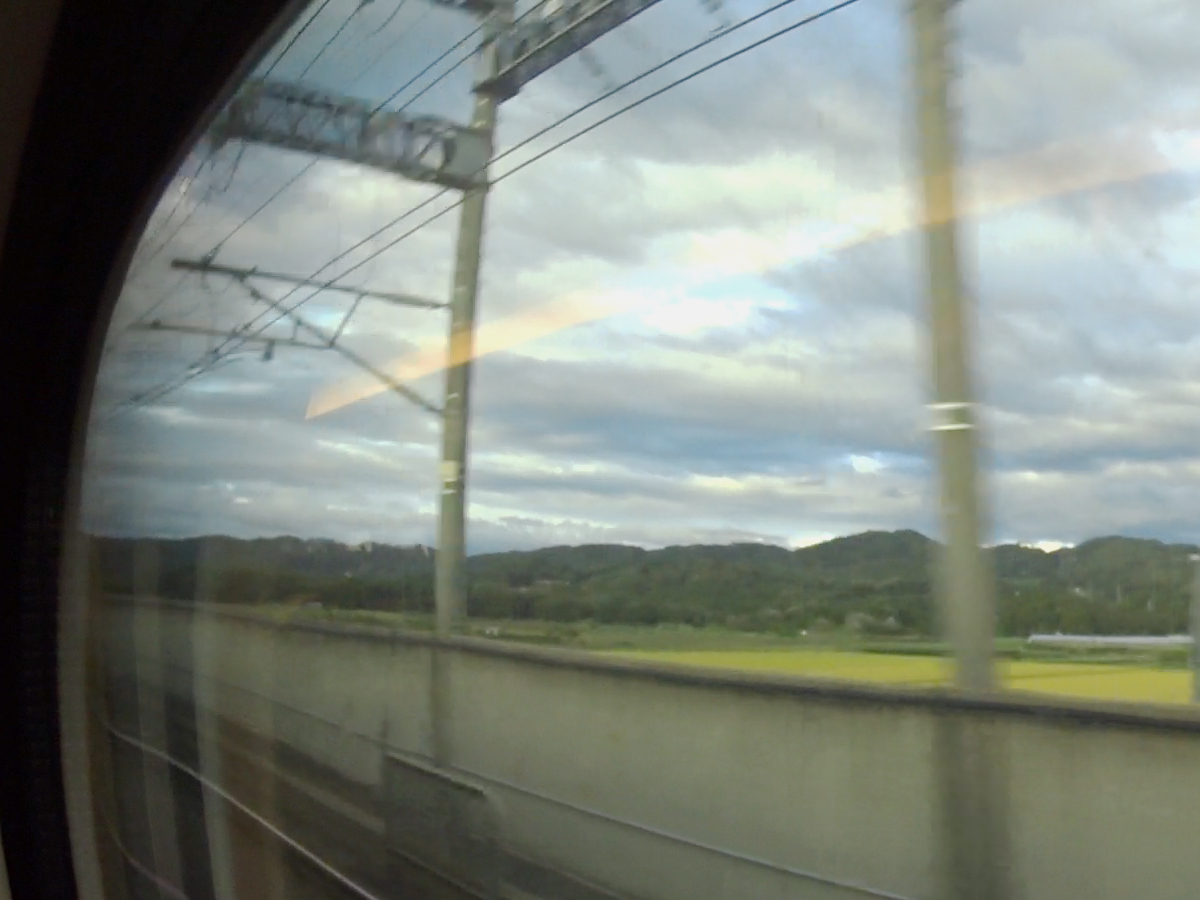

• 5)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 6)　下り線異相区分切替セクションの入口側のエアセクション．
• 7)　下り線東京方のトロリー線へのき電線接続部．
• 8)　上り線異相区分切替セクションの出口側のエアセクション．

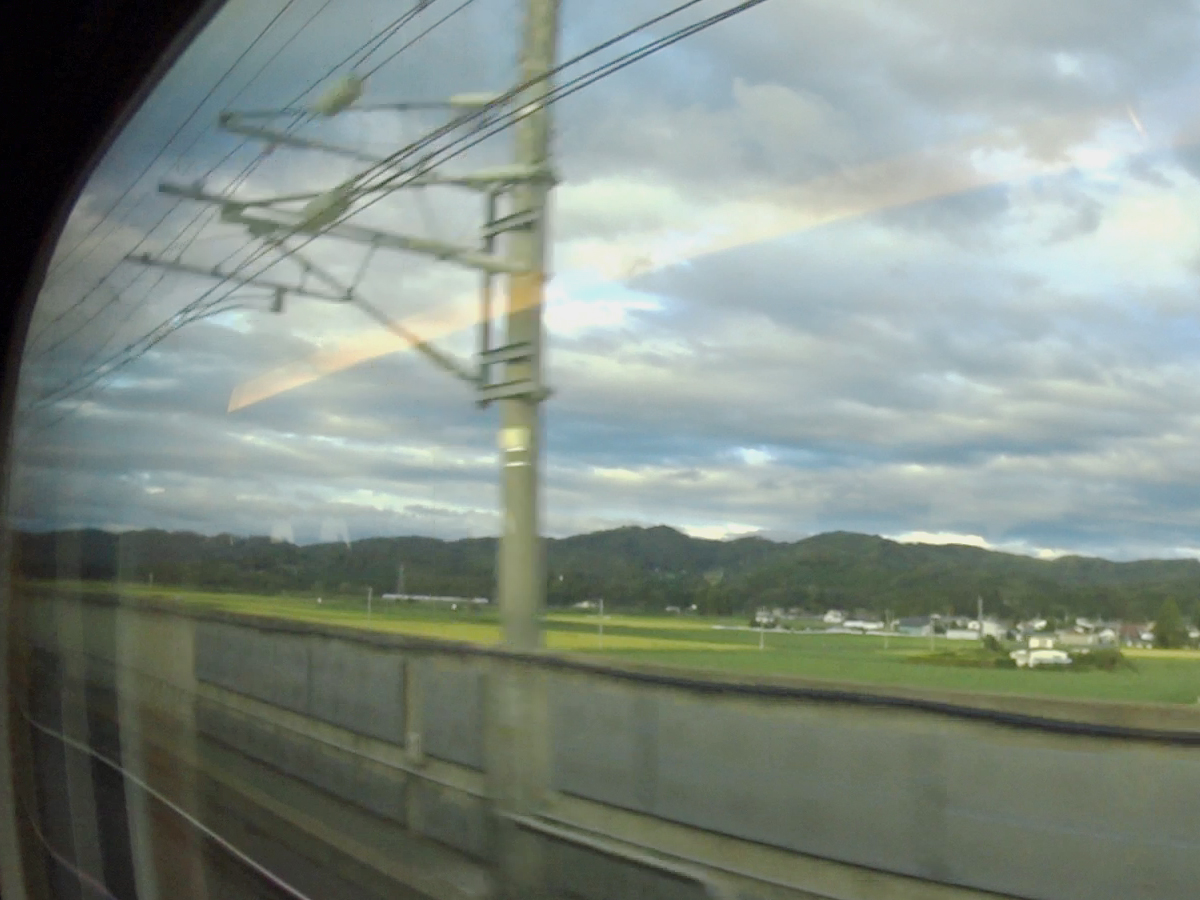

• 9)　上り線異相区分切替セクションの出口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

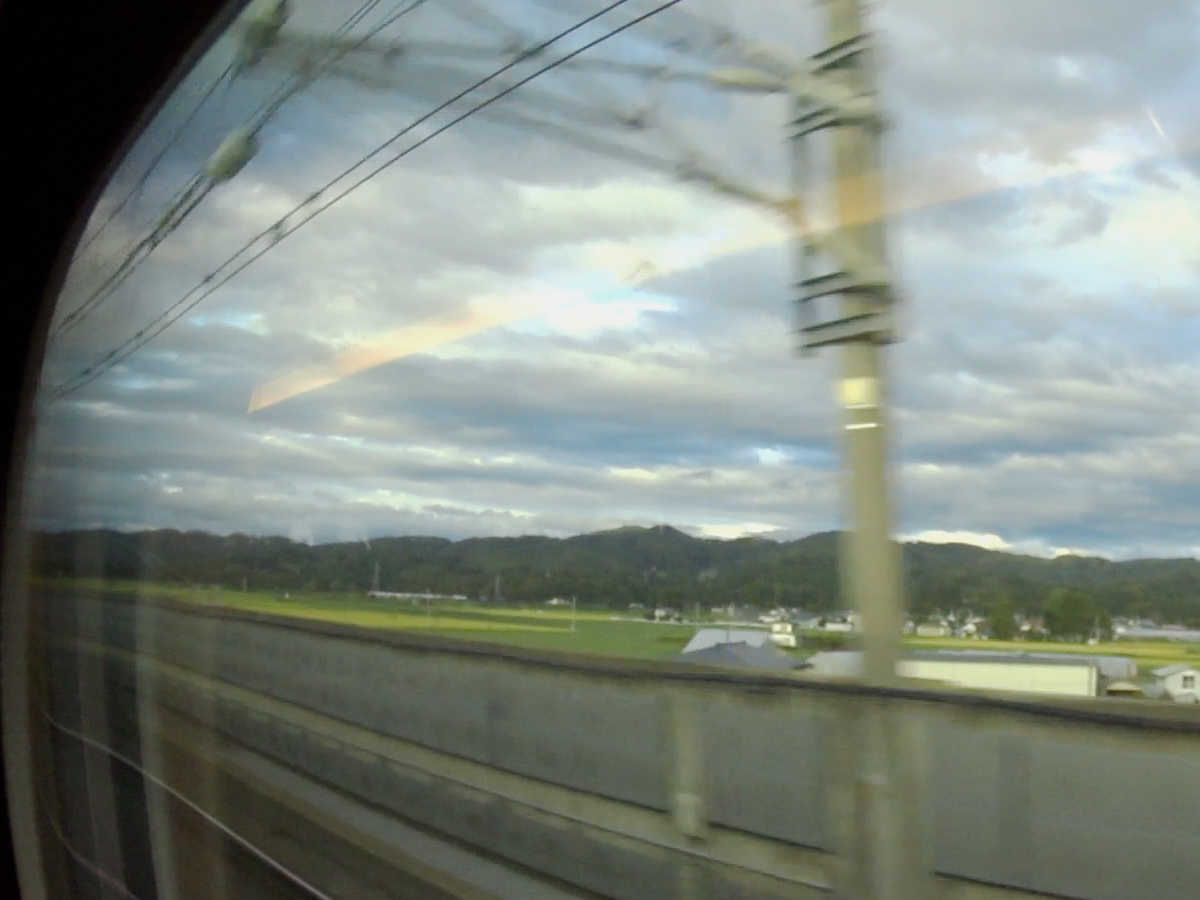

• 10)　上り線異相区分切替セクションの出口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 11)　上り線東京方のトロリー線へのき電線接続部．

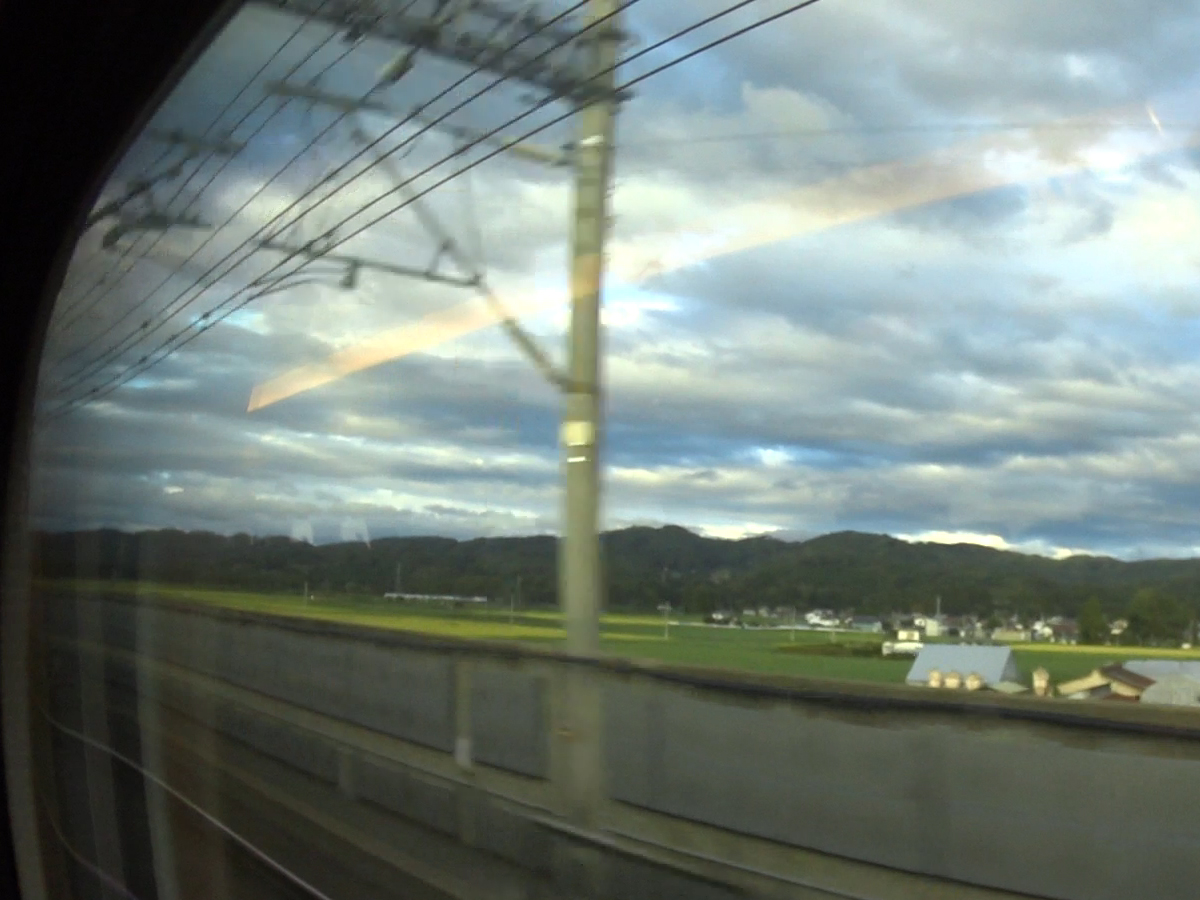

• 12)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
• 13)　下り線異相区分切替セクションの出口側のエアセクション．
• 14)　上り線異相区分切替セクションの入口側のエアセクション．

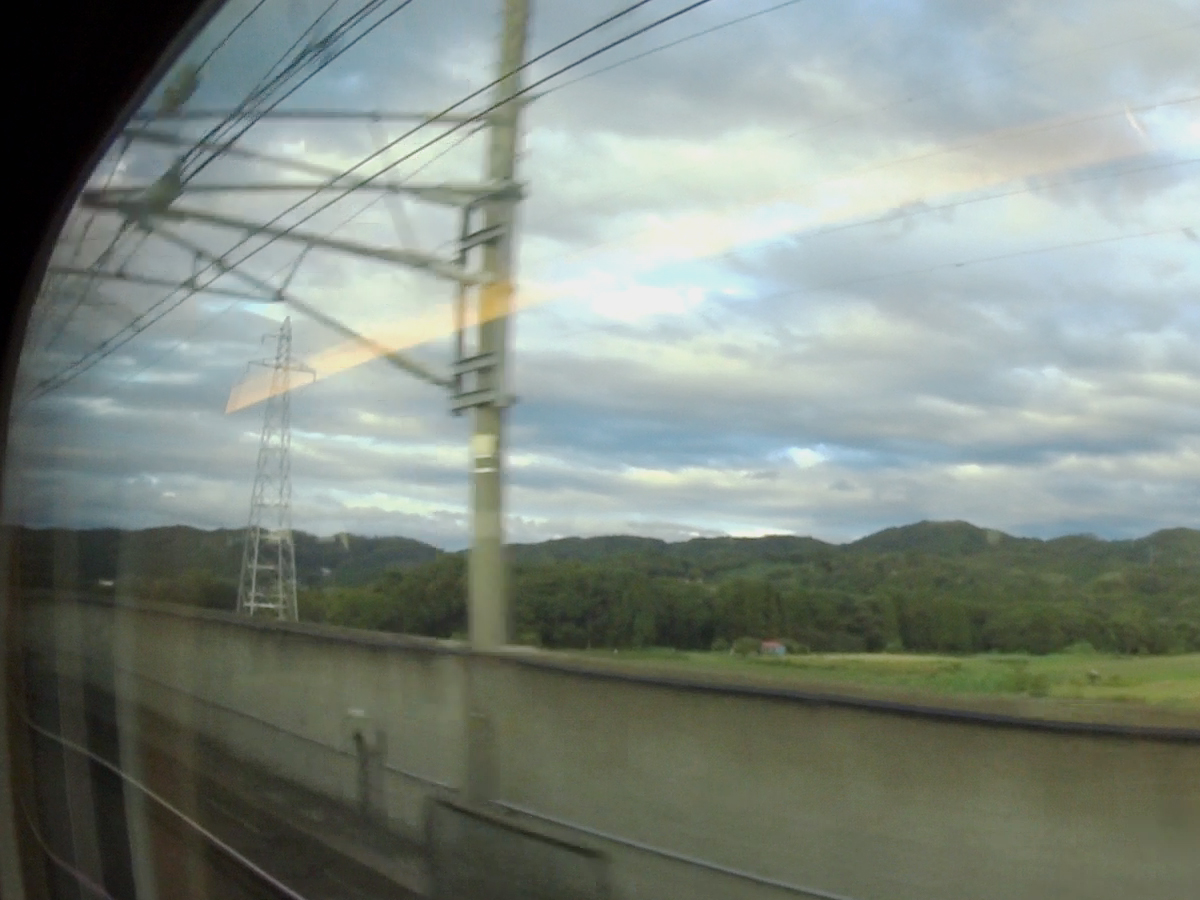

• 15)　上り線異相区分切替セクションの入口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

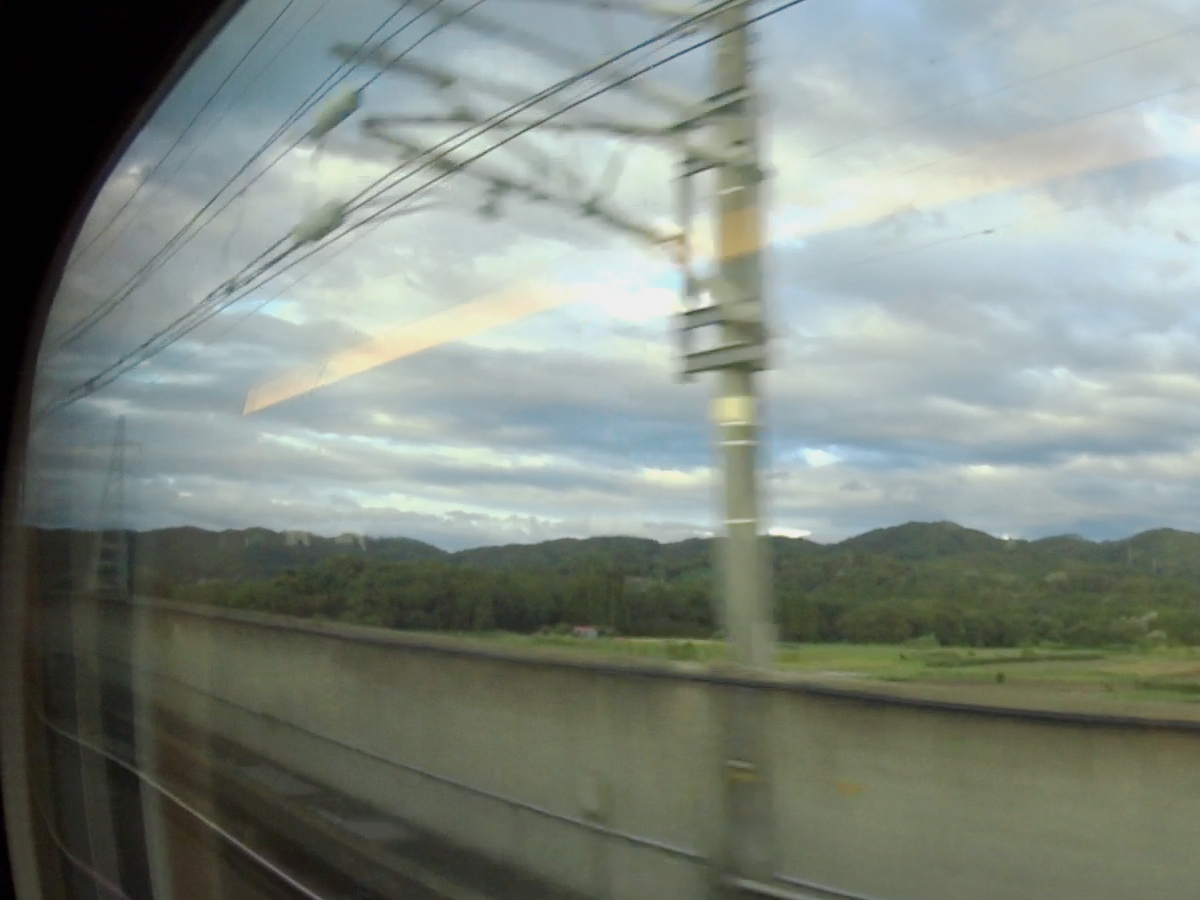

• 16)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 17)　上り線新青森方のトロリー線へのき電線接続部．

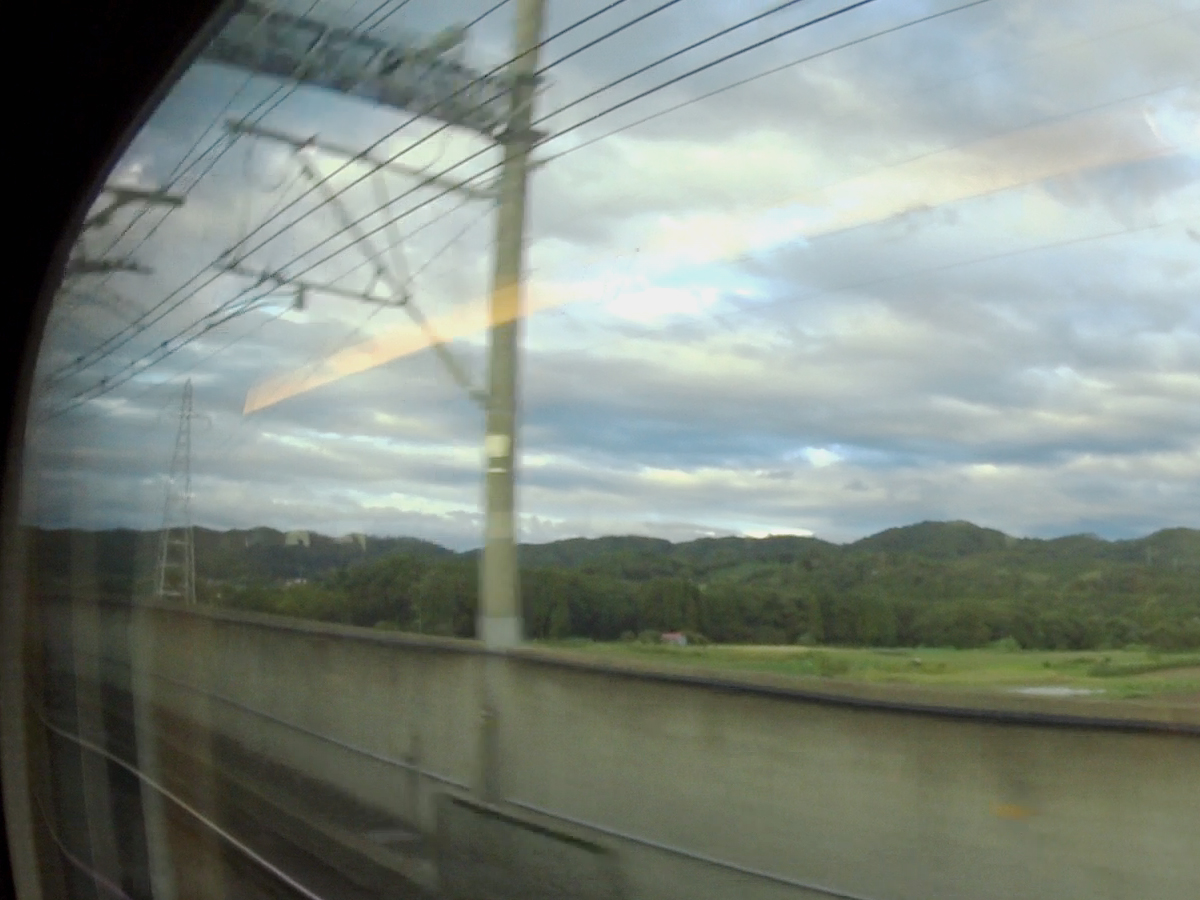

• 18)　上り線新青森方のトロリー線へのき電線接続部を車内から見たところ．
