東北新幹線　新水沢変電所の
異相区分切替セクション

隣接セクション
(東京方) 新有壁き電区分所		新水沢変電所		(新青森方) 新北上き電区分所

　本項では東北新幹線　新水沢変電所の異相区分切替セクションについて説明しています．

• 1)　新水沢変電所の正門．
• 2)　受電鉄塔と一次側の機器群．東北電力から275kVの電力を2回線で受電しています．
• 3)　き電用変圧器．ルーフデルタ結線の変圧器が2台設置されており三相275kVの電力を単相60kV×2組に降圧・変換しています．
• 4)　二次側の機器群．
• 5)　異相区分切替セクションの切替用開閉器を収めた建屋．

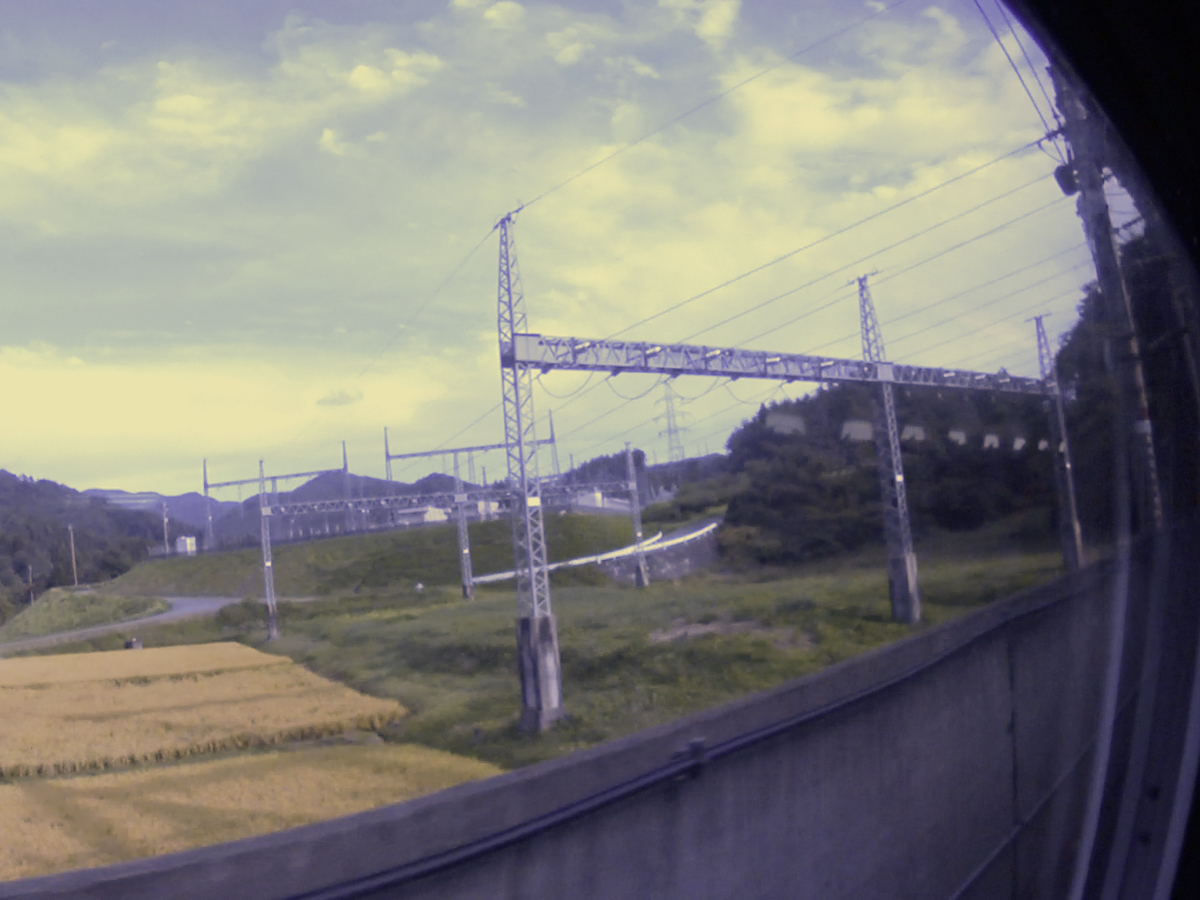

• 6)　上り列車の車内から見た新水沢変電所．
• 7)　き電線出力．新水沢変電所は線路から少し離れた場所に建っており，線路上のき電線鉄構まで門型の鉄塔に支持されたき電線が延びています．

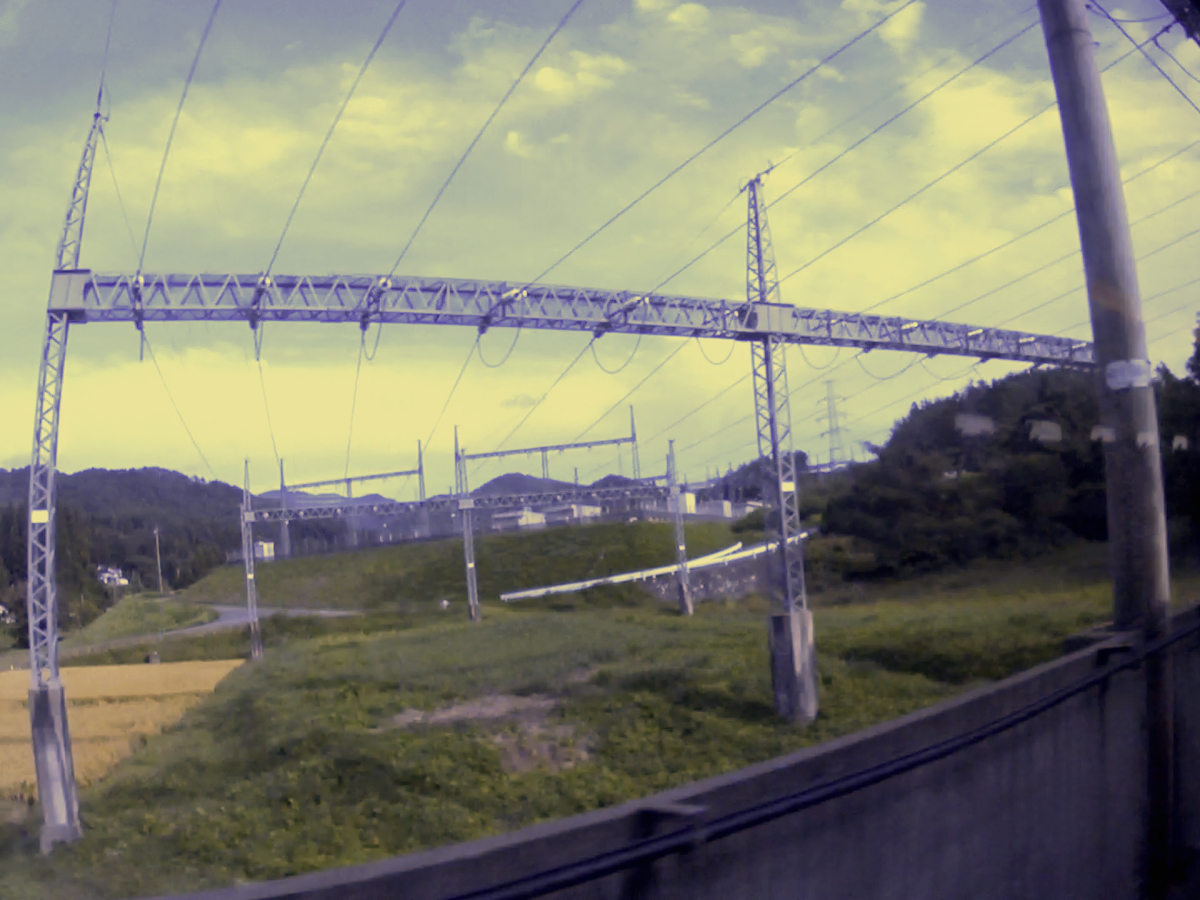

• 8)　上り線側のき電線を支持する門型鉄塔を車内から見たところ．

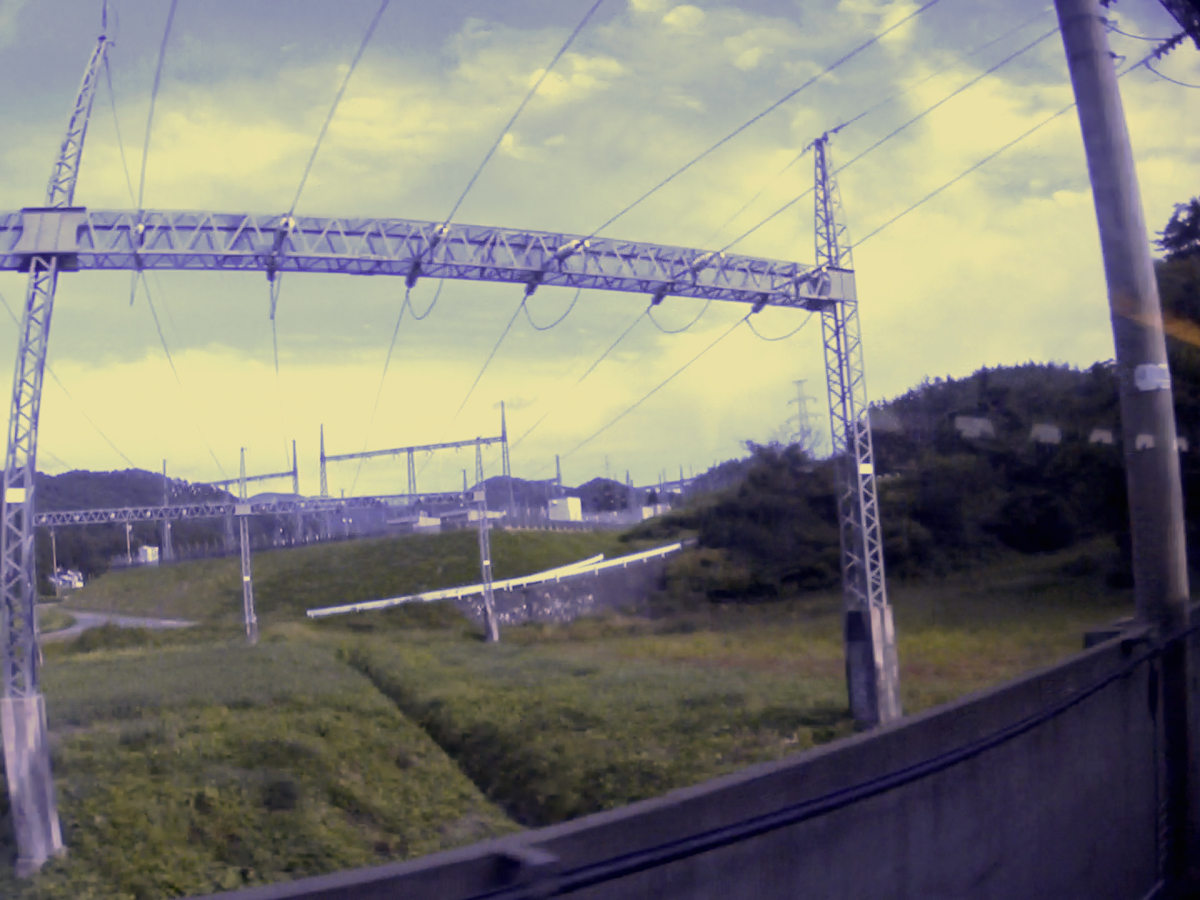

• 9)　下り線側のき電線を支持する門型鉄塔を車内から見たところ．
• 10)　き電線鉄構．
• 11)　下り線異相区分切替セクションの入口側のエアセクション．
• 12)　上り線異相区分切替セクションの入口側のエアセクション．

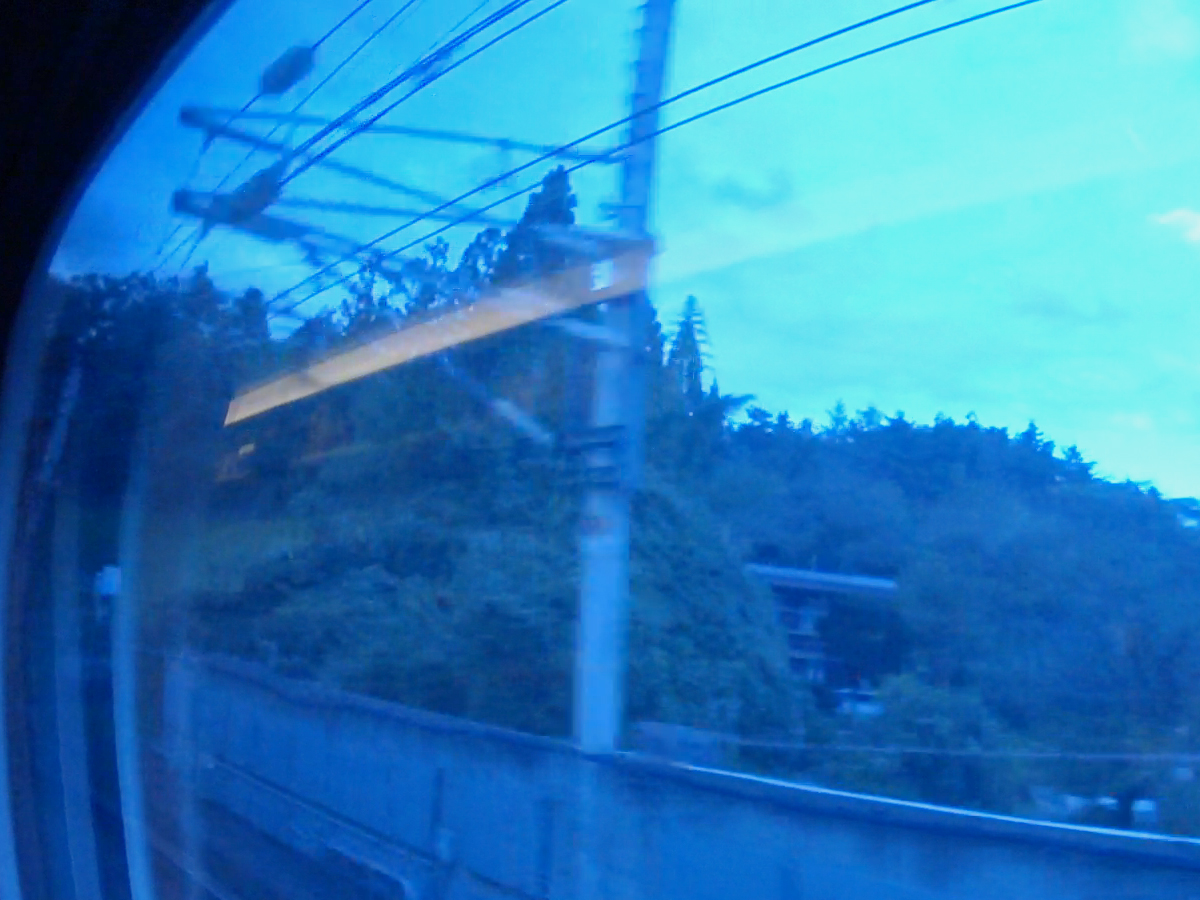

• 13)　上り線異相区分切替セクションの入口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

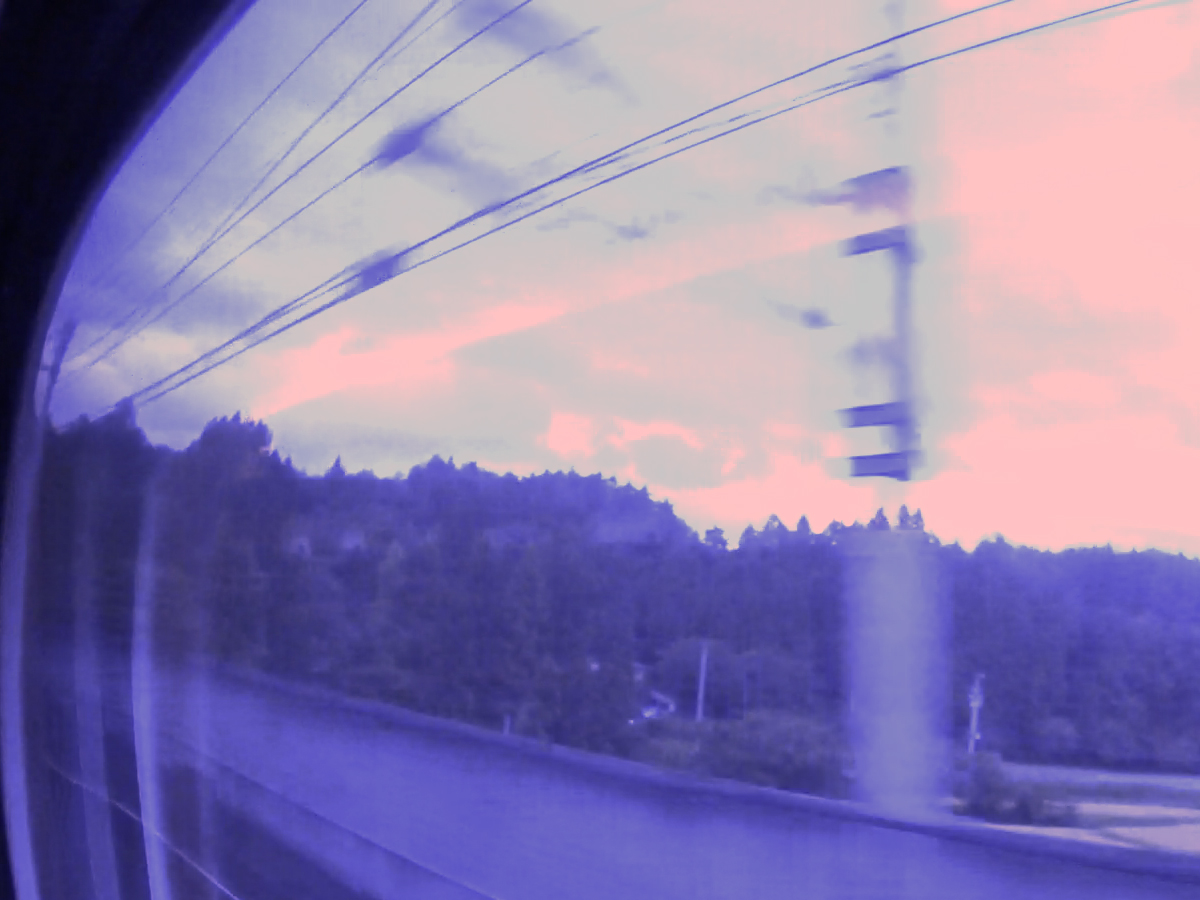

• 14)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．

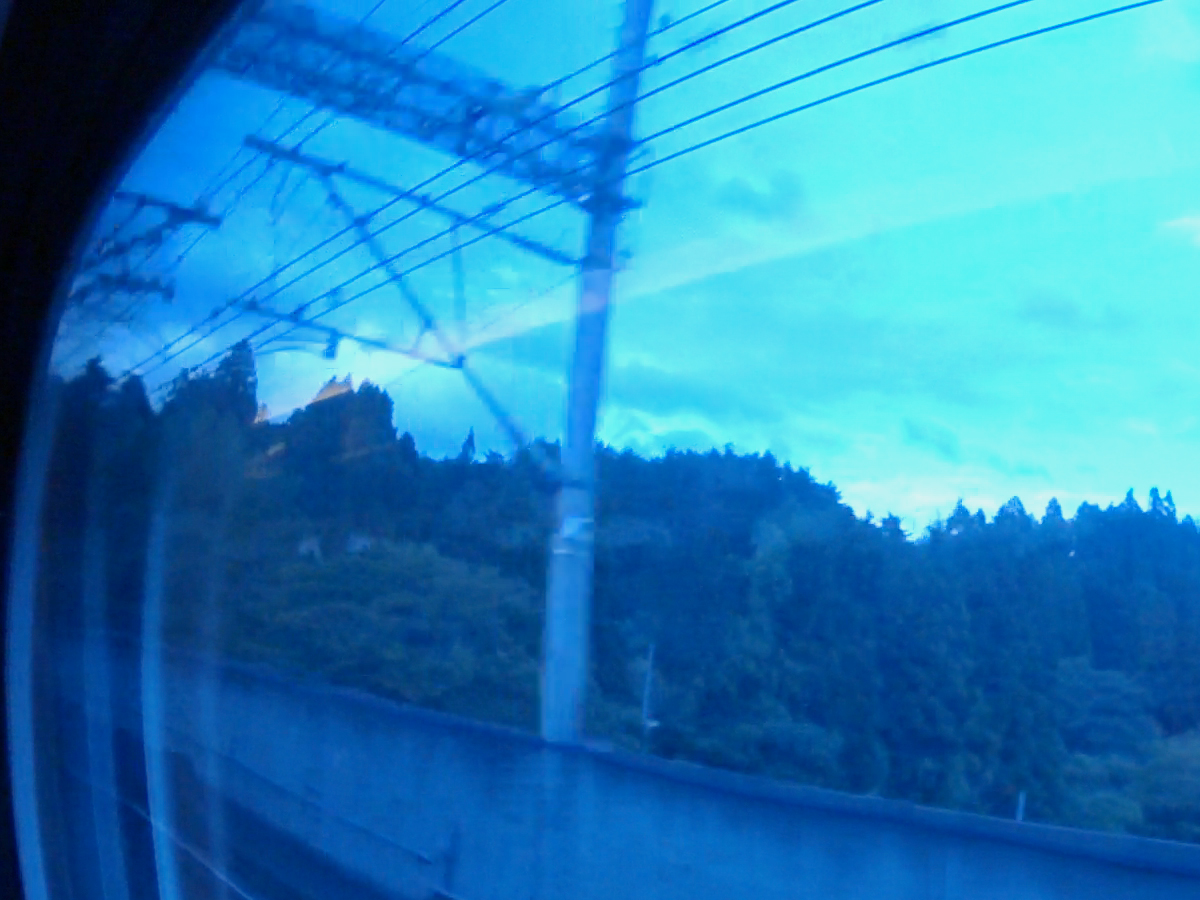

• 15)　上り線新青森方のトロリー線へのき電線接続部を車内から見たところ．
