東海道新幹線　天竜川き電区分所の
異相区分切替セクション

隣接セクション
(新大阪方) 新高塚SS		天竜川SP		(東京方) 新磐田SS

(SS:変電所, SP:き電区分所, SSP:補助き電区分所)

　本項では東海道新幹線　天竜川き電区分所の異相区分切替セクションについて説明しています．

• 1)　天竜川き電区分所とき電線鉄構．両者を結ぶき電線が公道を跨いでいます．

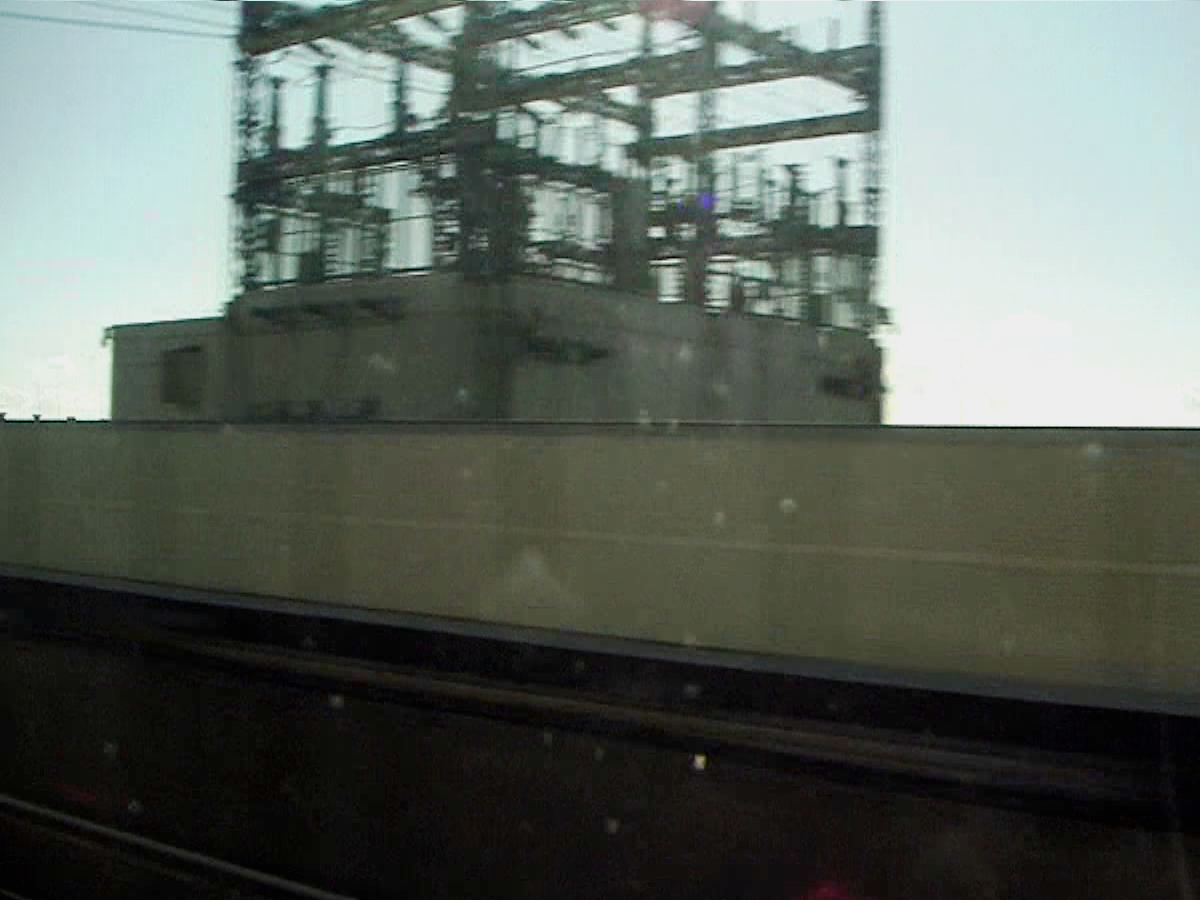

• 2)　上り列車の車内から見た天竜川き電区分所の建屋．
• 3)　天竜川き電区分所のき電線鉄構を線路北側から見たところ．

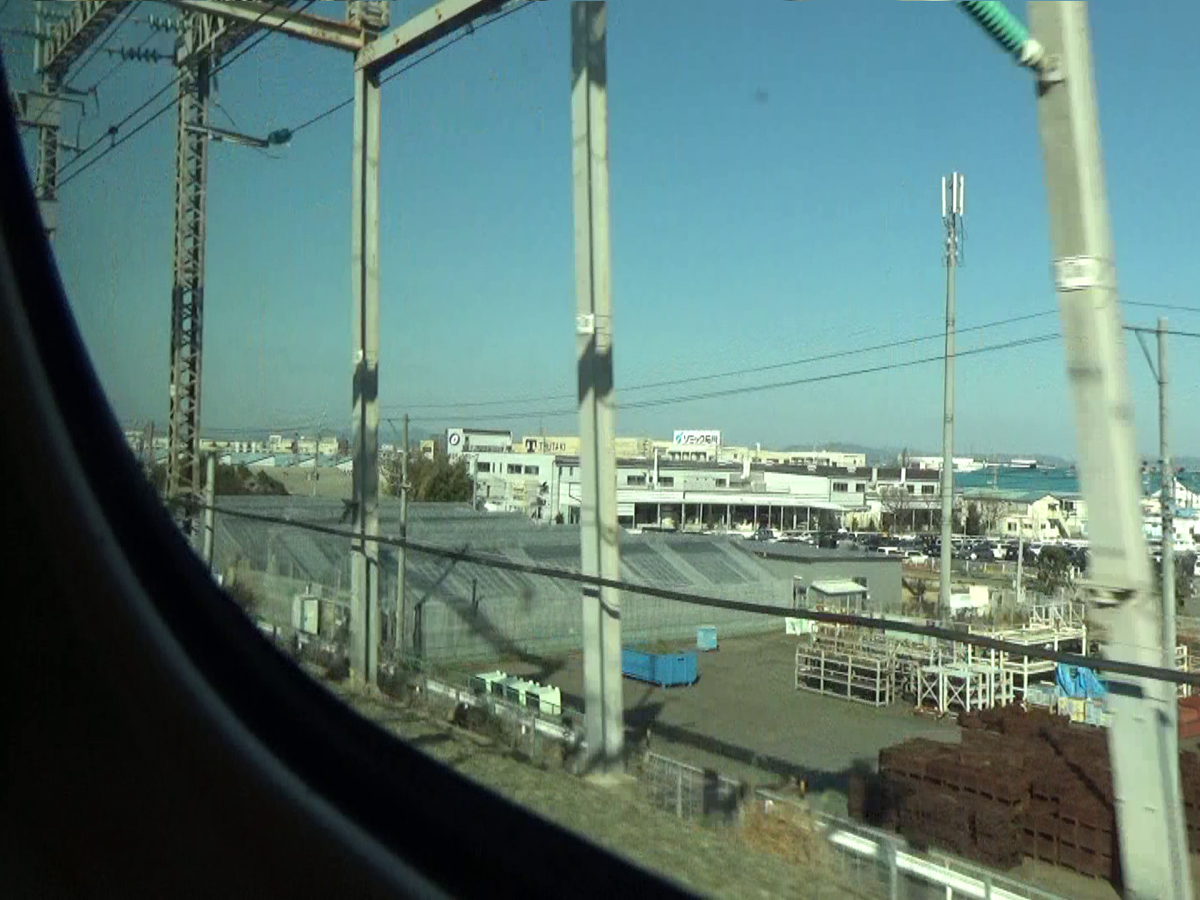

• 4)　き電線鉄構を車内から見たところ．

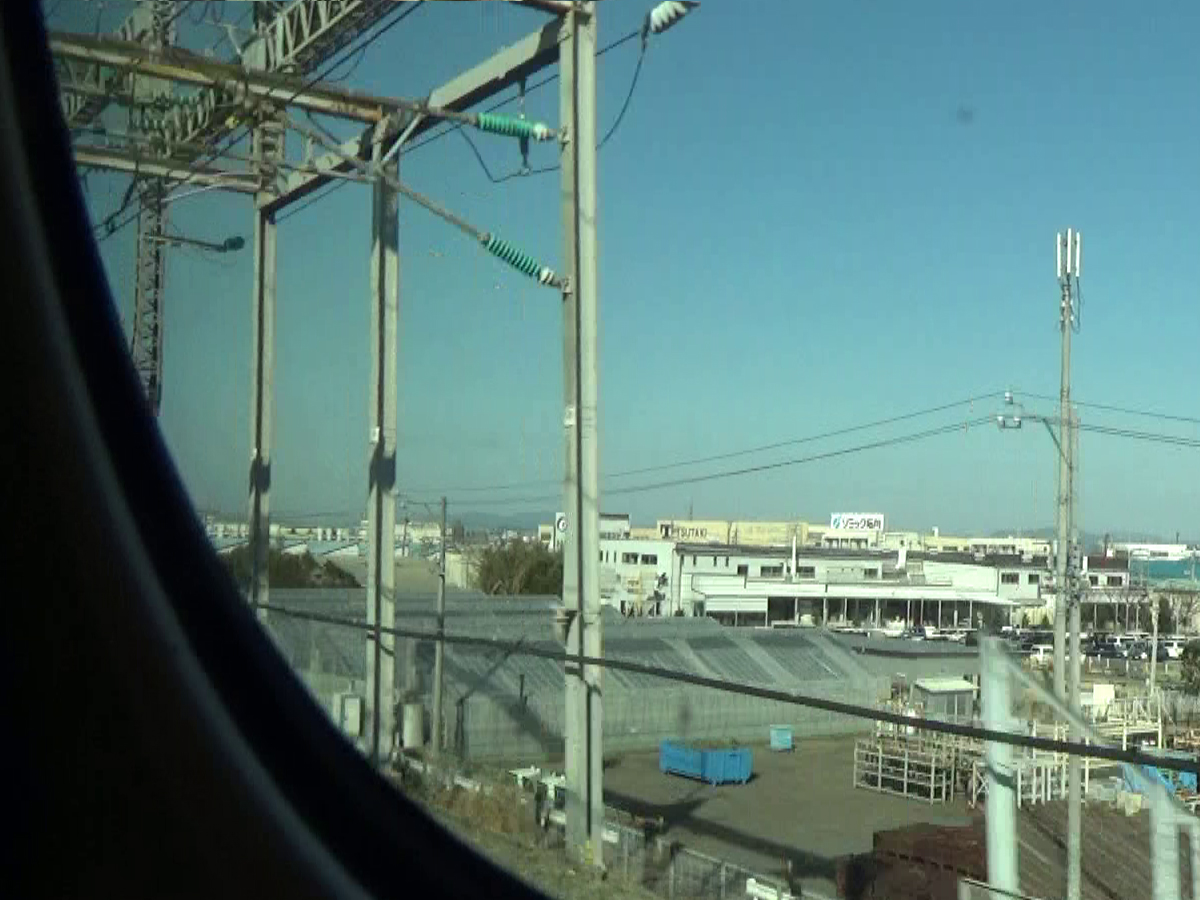

• 5)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 6)　下り線異相区分切替セクションの入口側のエアセクション．き電区分所よりも新大阪寄りにあります．
• 7)　下り線異相区分切替セクションの入口側エアセクションの新大阪方の架線絶縁部．
• 8)　下り線中セクションのトロリー線へのき電線接続部．
• 9)　下り線異相区分切替セクションの出口側のエアセクション．
• 10)　下り線新大阪方のトロリー線へのき電線接続部．
• 11)　上り線異相区分切替セクションの入口側のエアセクション．

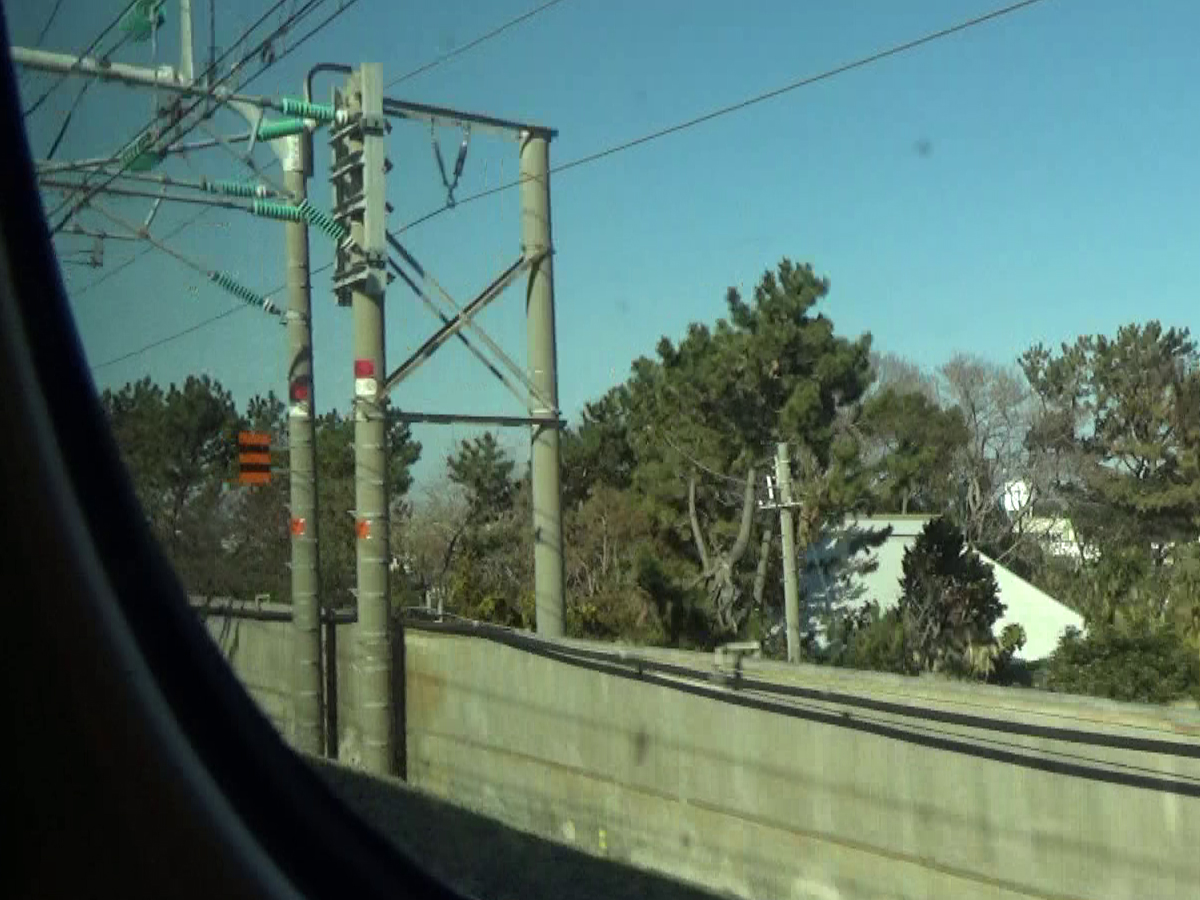

• 12)　上り線異相区分切替セクションの入口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

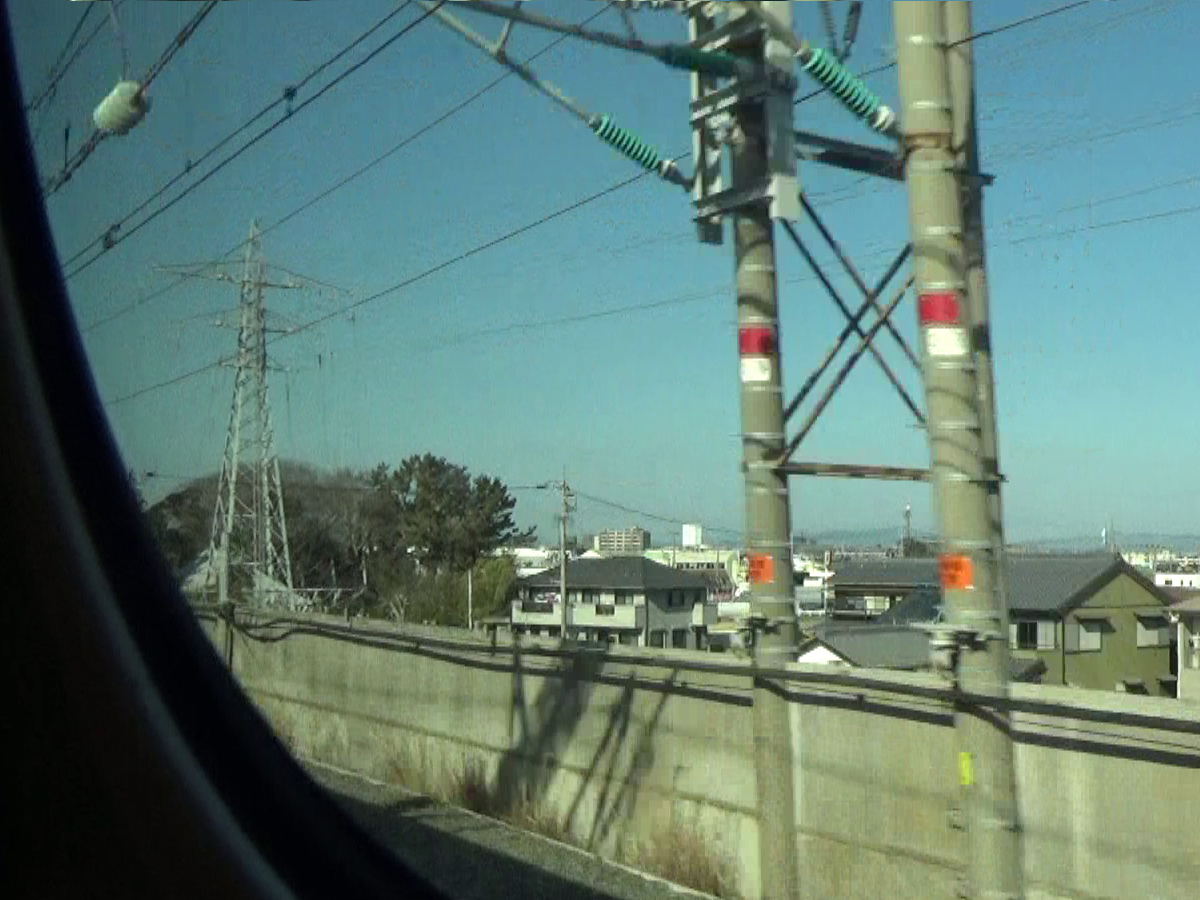

• 13)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 14)　上り新大阪方のトロリー線へのき電線接続部．

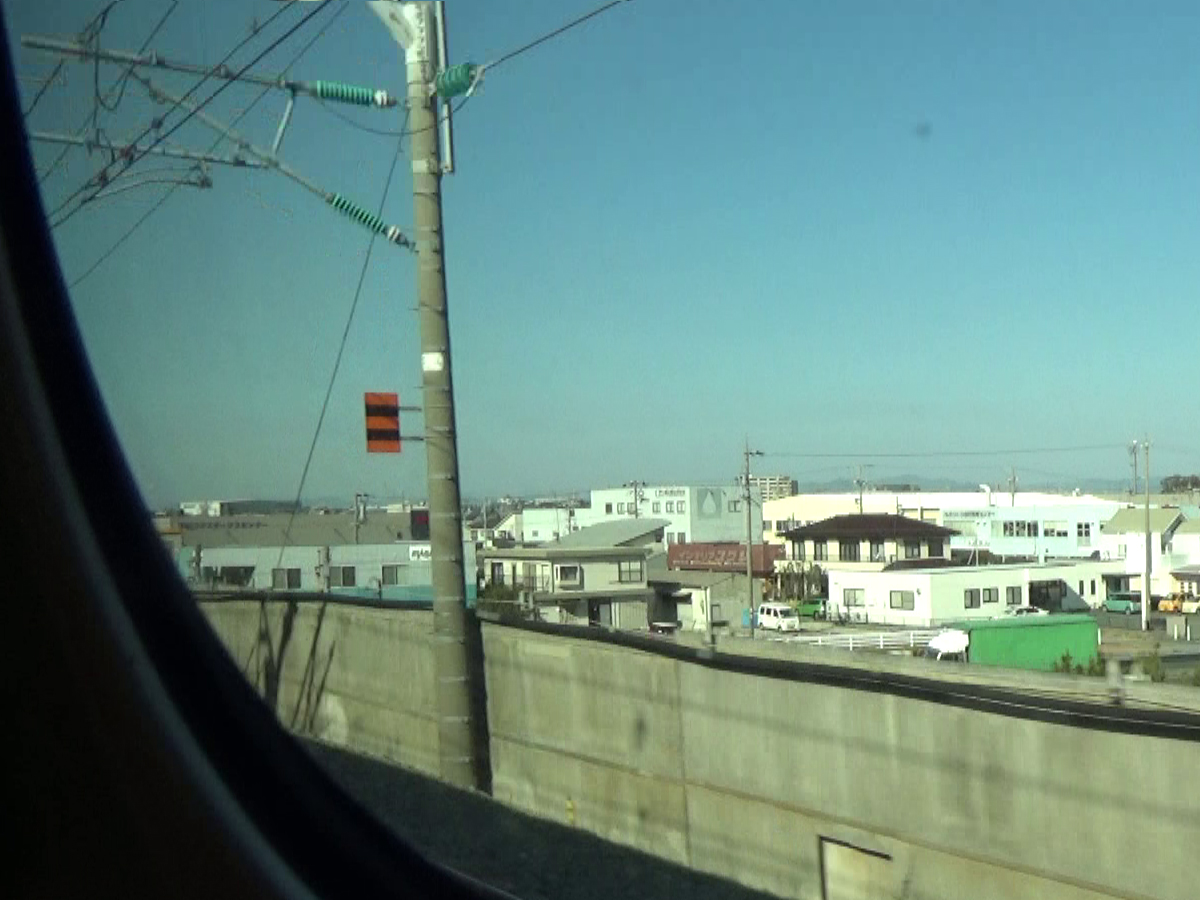

• 15)　上り新大阪方のトロリー線へのき電線接続部を車内から見たところ．
• 16)　上り線異相区分切替セクションの出口側のエアセクション．

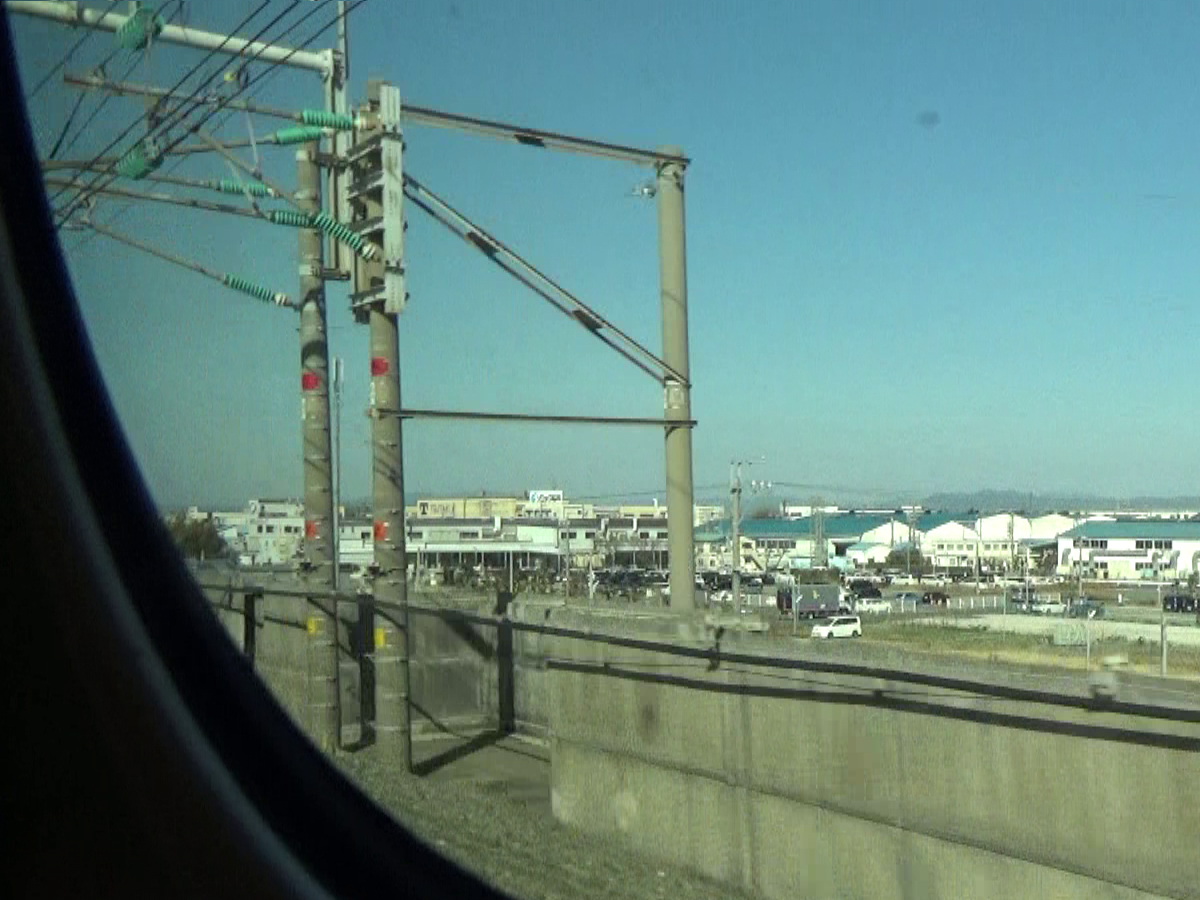

• 17)　上り線異相区分切替セクションの出口側エアセクションの新大阪方の架線絶縁部を車内から見たところ．

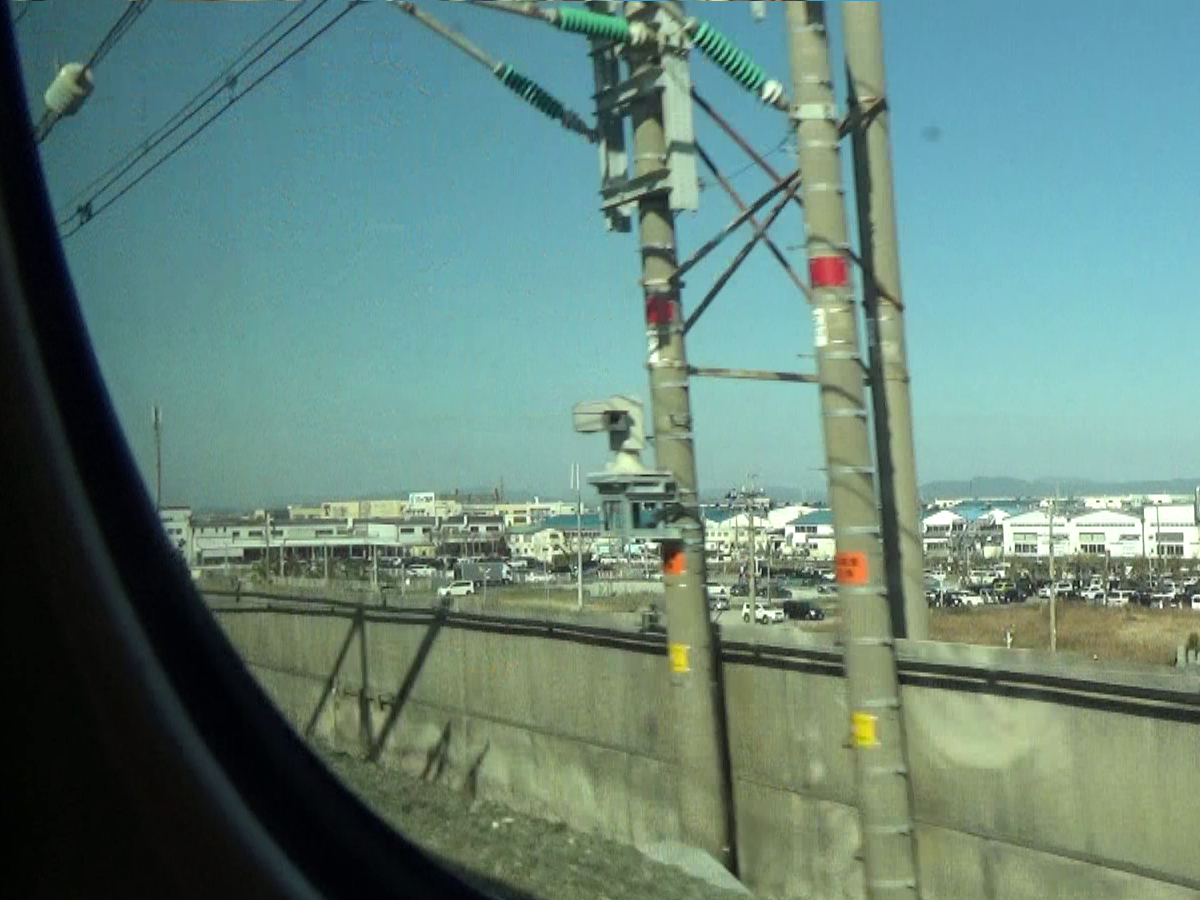

• 18)　上り線異相区分切替セクションの出口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 19)　上り線東京方のトロリー線へのき電線接続部．

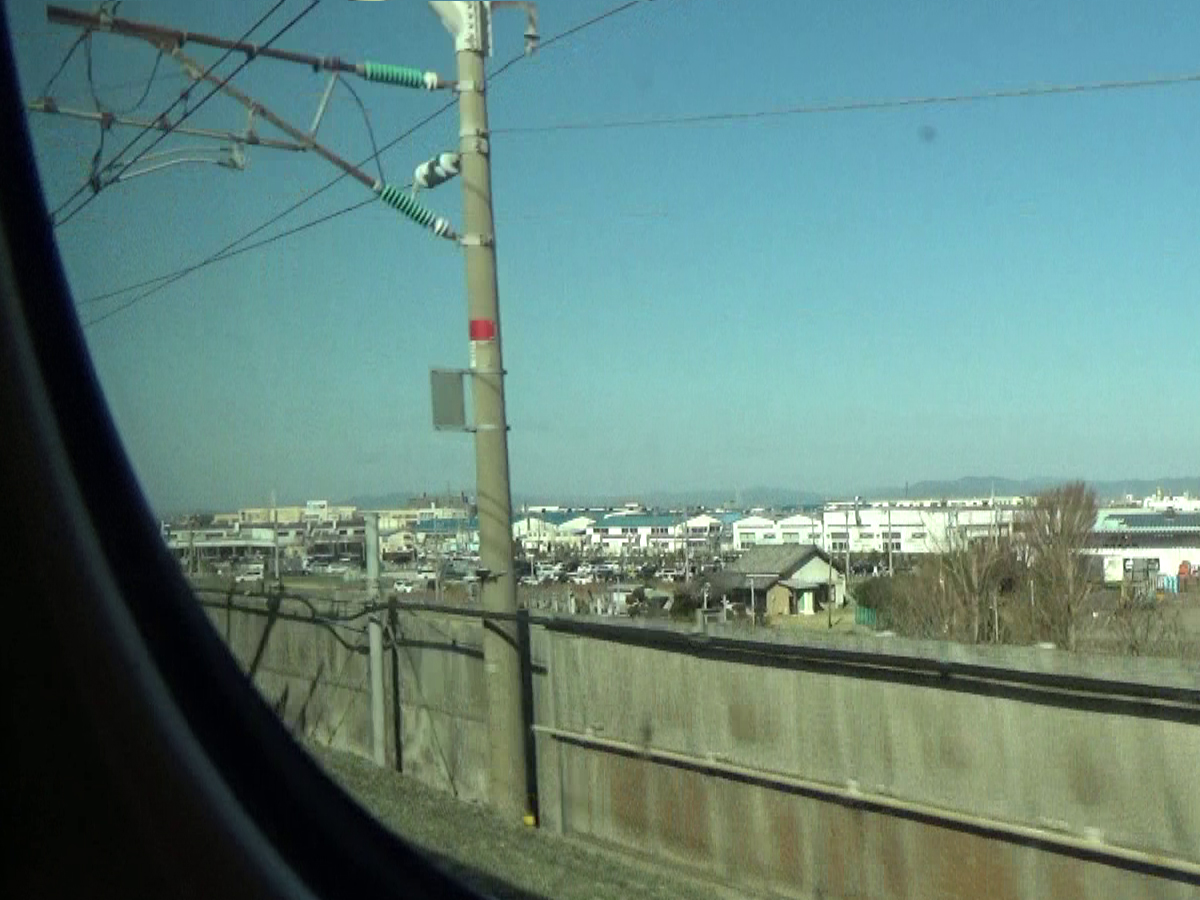

• 20)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
• 21)　天竜川鉄橋．上り線の異相区分切替セクションを抜けたすぐ先にあります．

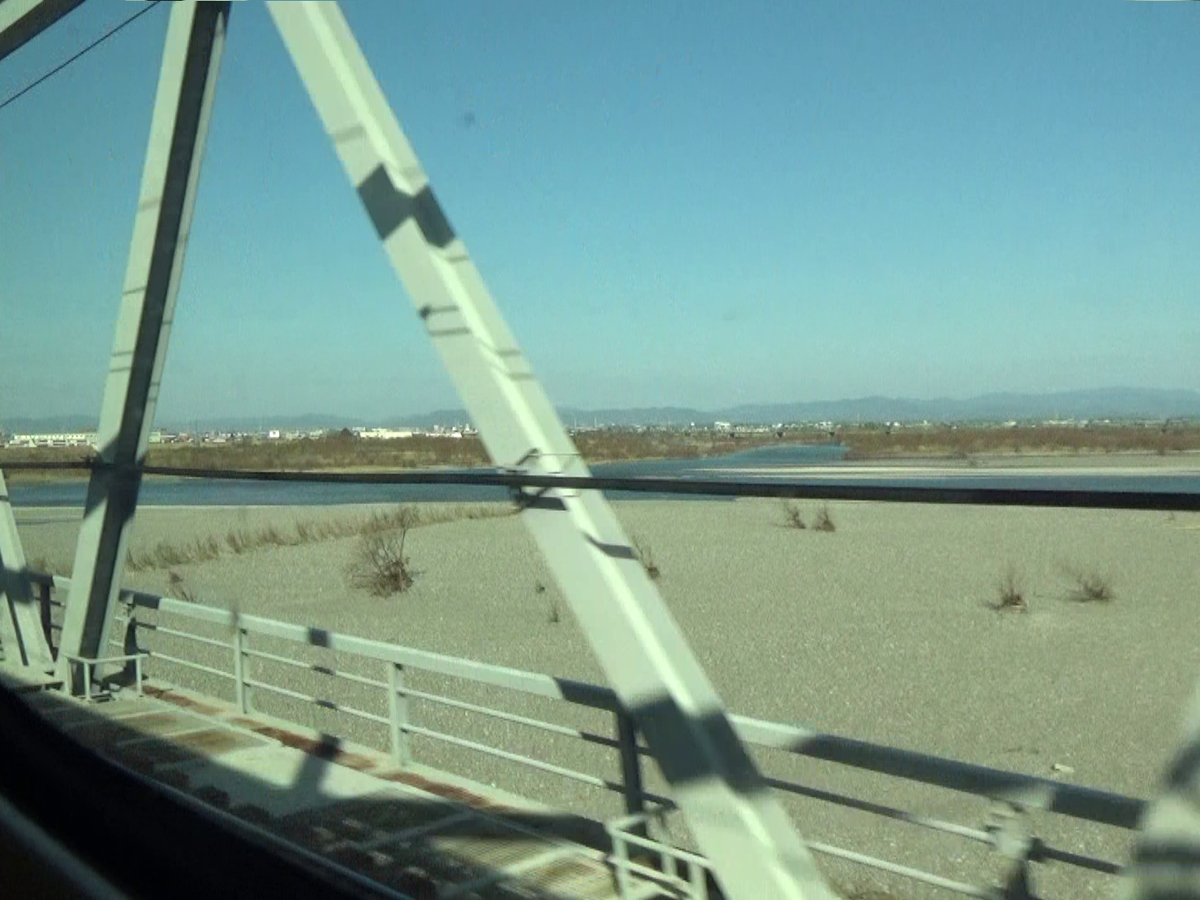

• 22)　天竜川橋梁を車内から見たところ．
