東北新幹線　新久喜き電区分所の
異相区分切替セクション

隣接セクション
(東京方) 新大宮変電所		新久喜き電区分所		(新青森方) 新野木変電所

　本項では東北新幹線　新久喜き電区分所の異相区分切替セクションについて説明しています．

• 1)　新久喜き電区分所を東北本線を跨ぐ陸橋から見たところ．き電区分所は東北新幹線と東北本線に挟まれた地上部にあり，高架上のき電線鉄構からき電線が引き下ろされています．

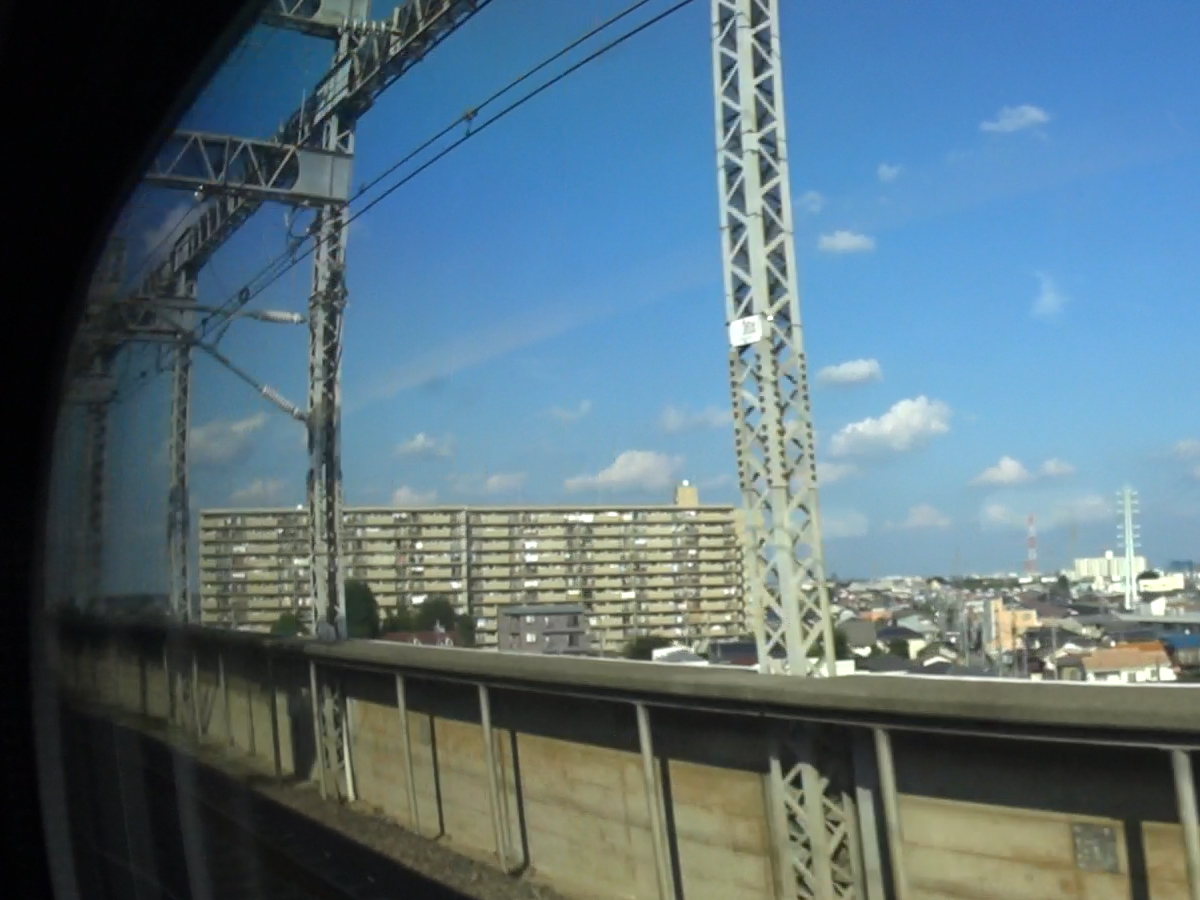

• 2)　新久喜き電区分所のき電線鉄構を車内から見たところ．

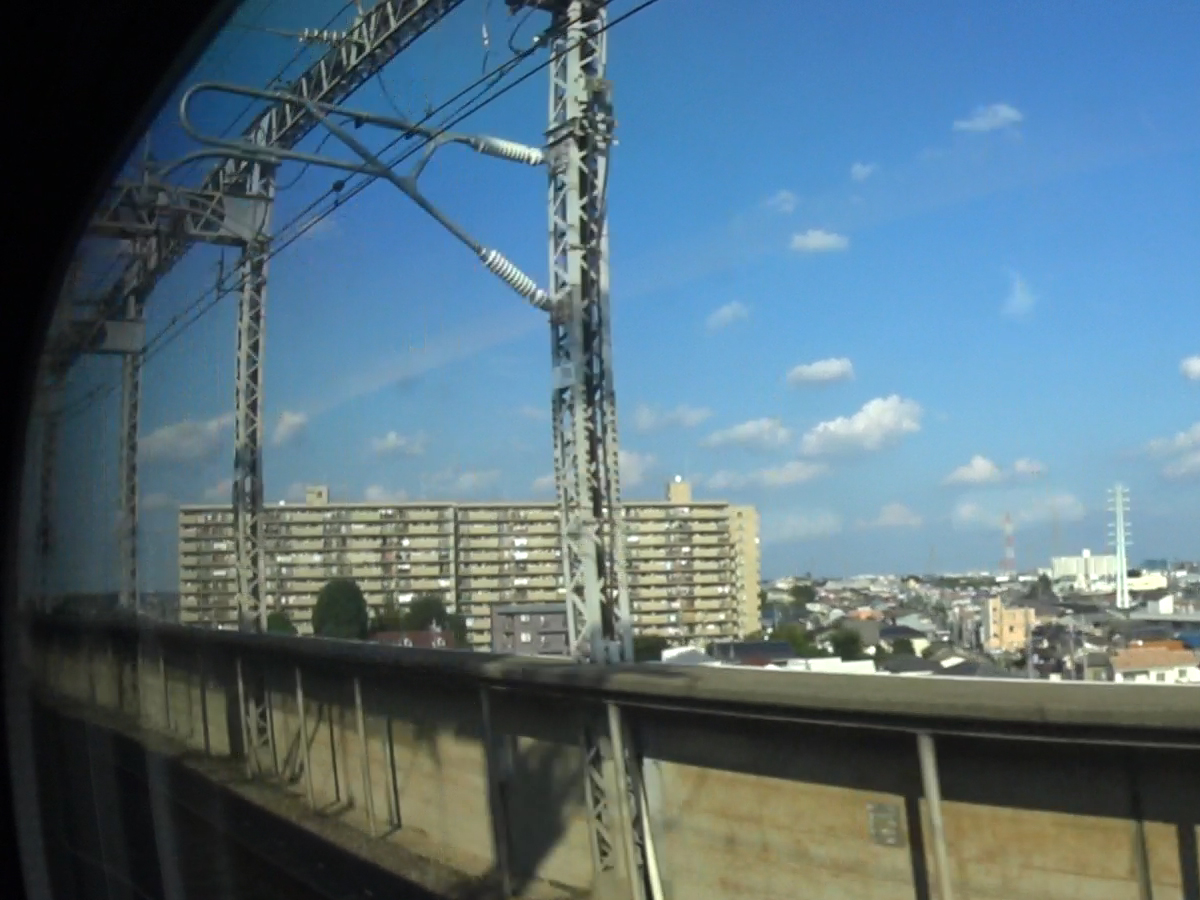

• 3)　上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部を車内から見たところ．
• 4)　構内の様子．単巻変圧器(AT)が見えます．
• 5)　下り線異相区分切替セクションの入口側のエアセクション．
• 6)　下り線東京方のトロリー線へのき電線接続部．
• 7)　上下線の異相区分切替セクションの出口側のエアセクション．東北本線久喜駅の真横にあります．
• 8)　下り線新青森方・上り線中セクションのトロリー線へのき電線接続部．
• 9)　上り線異相区分切替セクションの入口側のエアセクション．

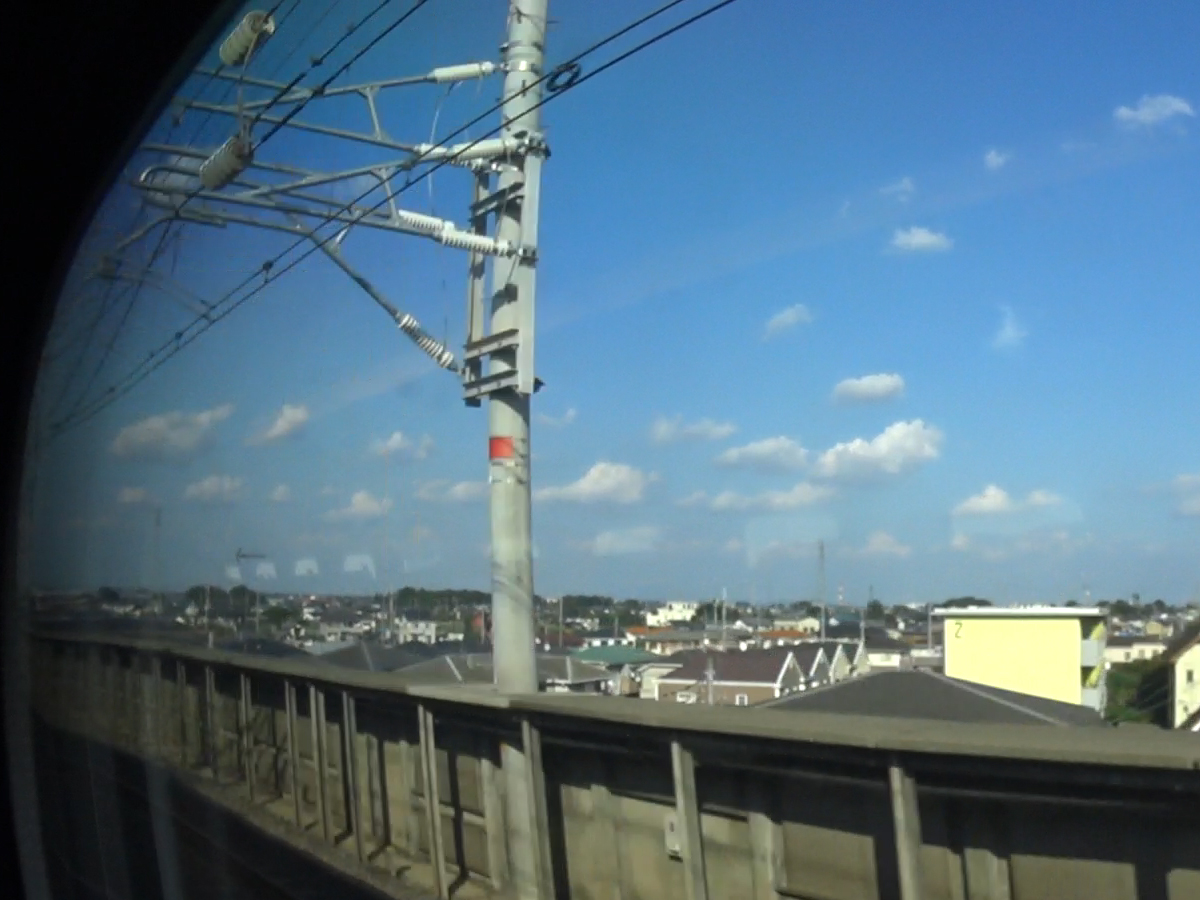

• 10)　上り線異相区分切替セクションの入口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

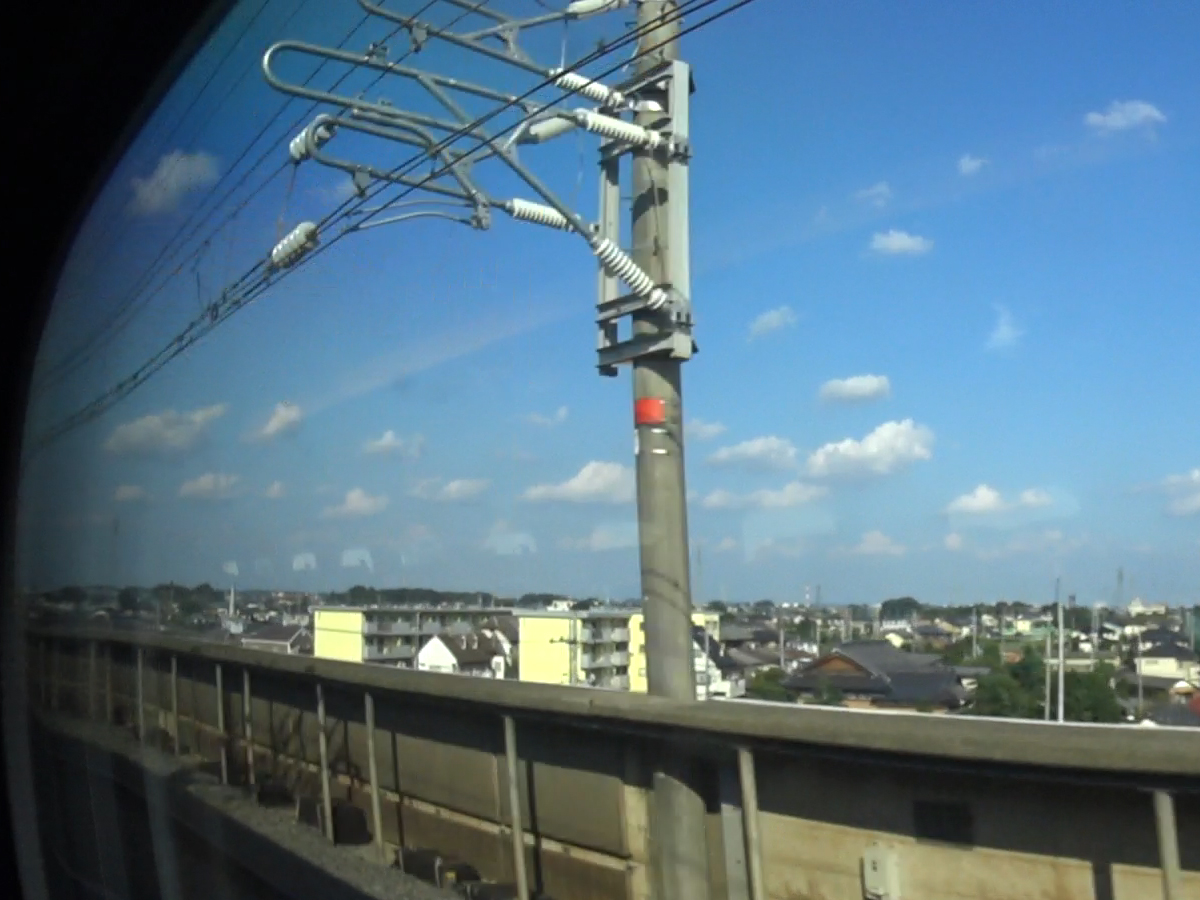

• 11)　上り線異相区分切替セクションの入口側エアセクションの東京方の架線絶縁部を車内から見たところ．
• 12)　上り線新青森方のトロリー線へのき電線接続部．

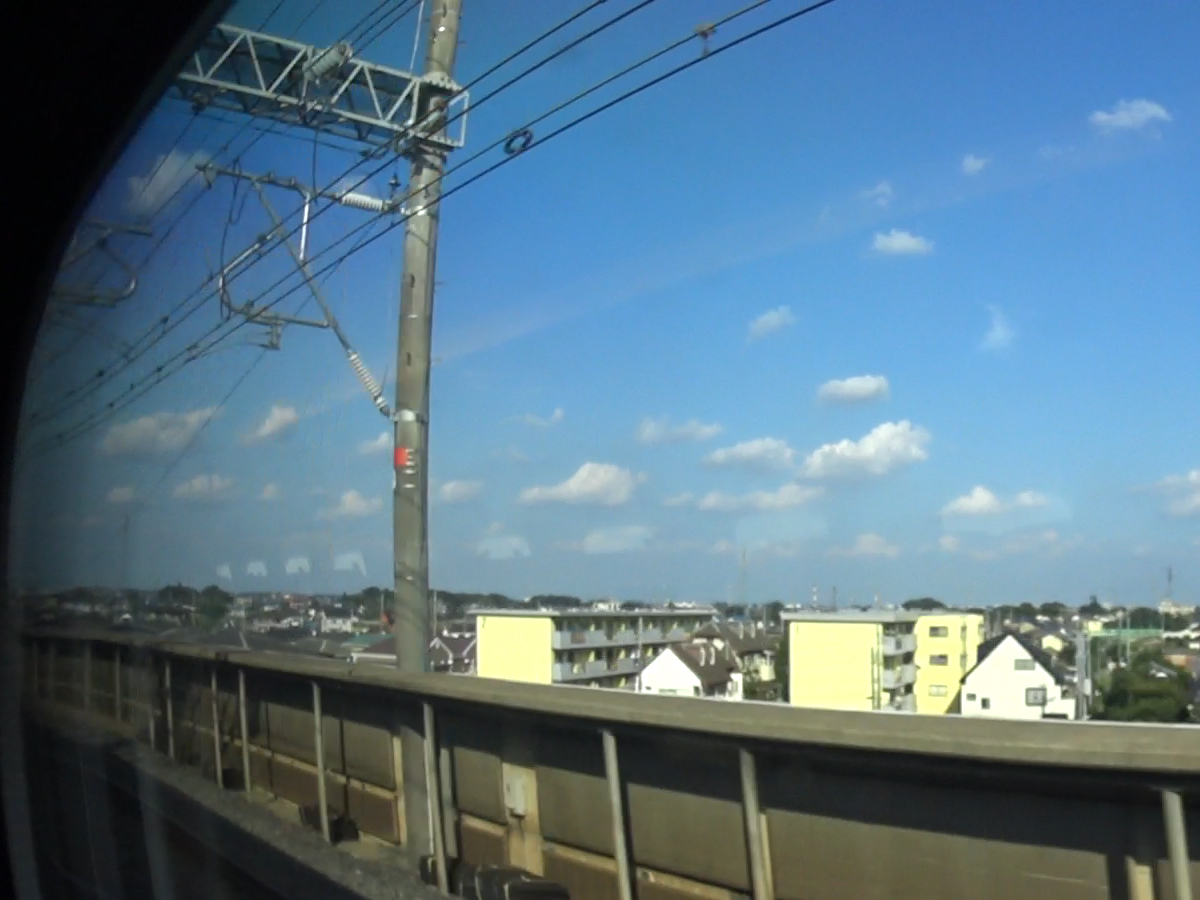

• 13)　上り線新青森方のトロリー線へのき電線接続部を車内から見たところ．

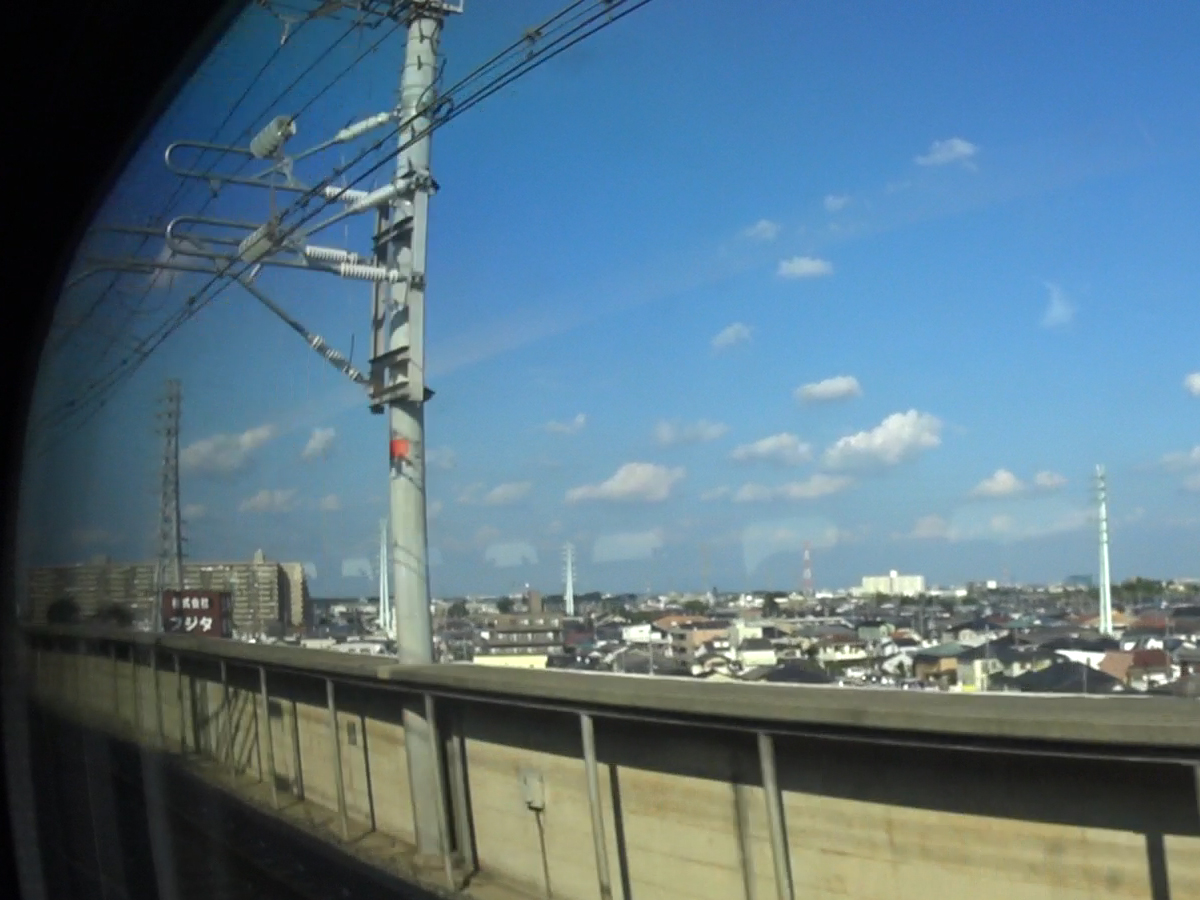

• 14)　上り線異相区分切替セクションの出口側エアセクションの新青森方の架線絶縁部を車内から見たところ．

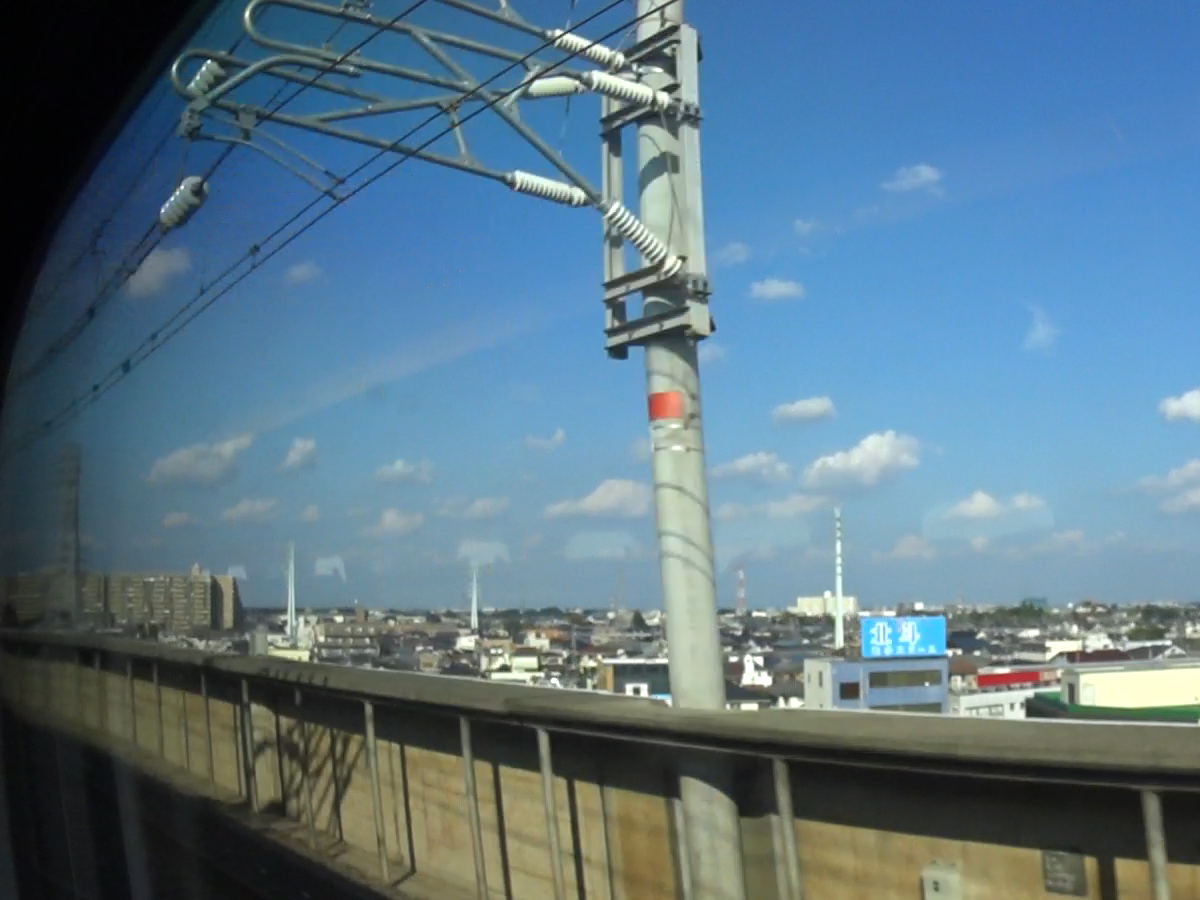

• 15)　上り線異相区分切替セクションの出口側エアセクションの東京方の架線絶縁部を車内から見たところ．

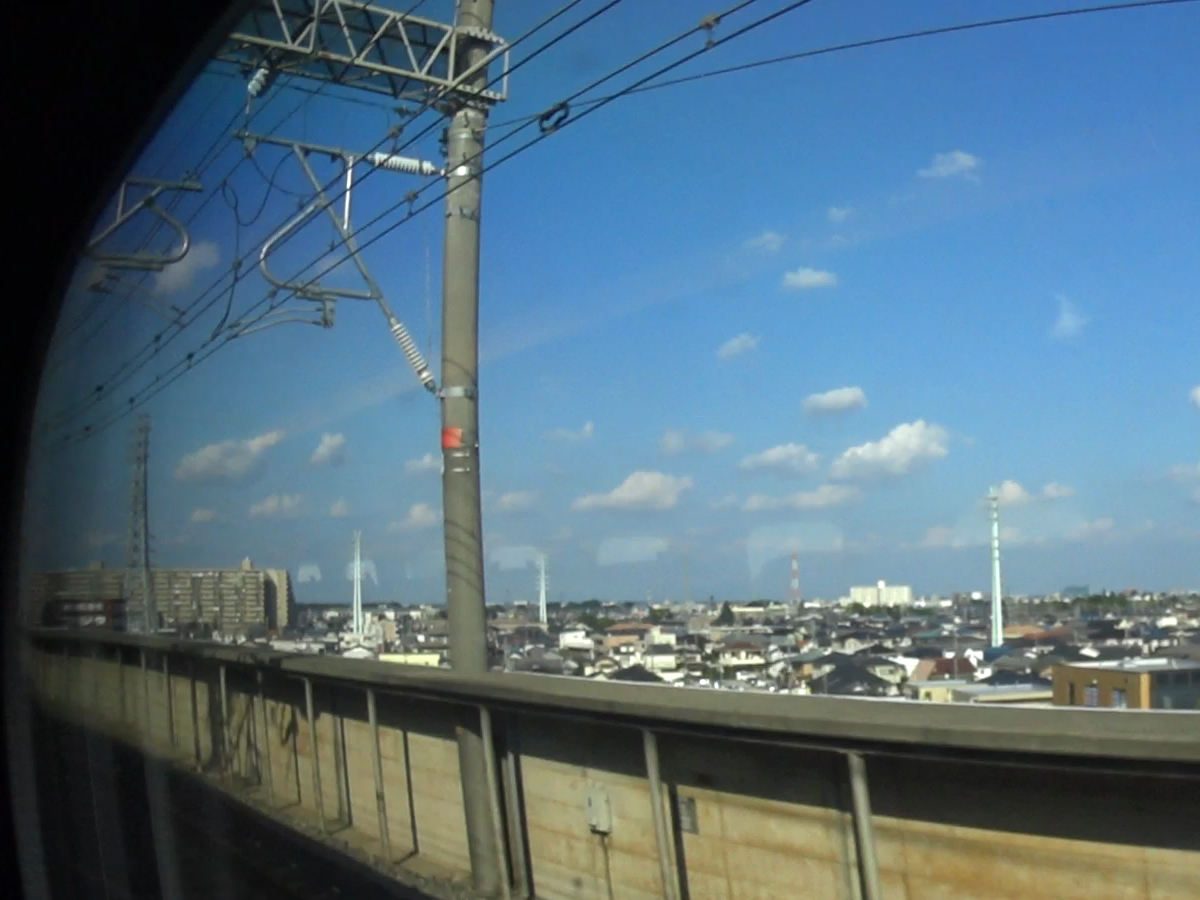

• 16)　上り線東京方のトロリー線へのき電線接続部を車内から見たところ．
