東北新幹線　新青森変電所の
異相区分切替セクション

隣接セクション
(東京方) 新底田き電区分所		新青森変電所		(新青森方) 新富田き電区分所

　本項では東北新幹線　新青森変電所の異相区分切替セクションについて説明しています．

• 1)　新青森変電所の正門と構内．

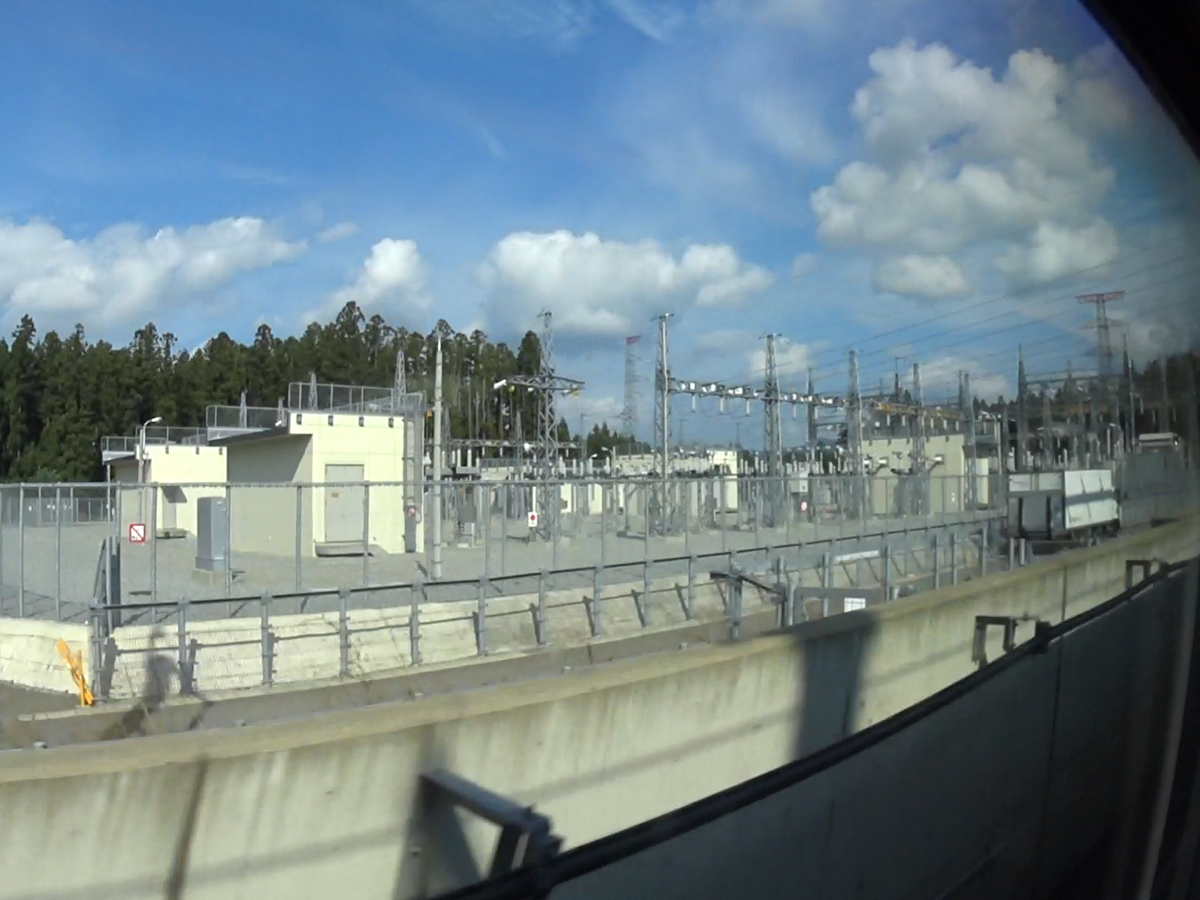

• 2)　上り列車の車内から見た新青森変電所の構内．
• 3)　受電鉄塔と鉄構．東北電力から154kVの電力を2回線で受電しています．

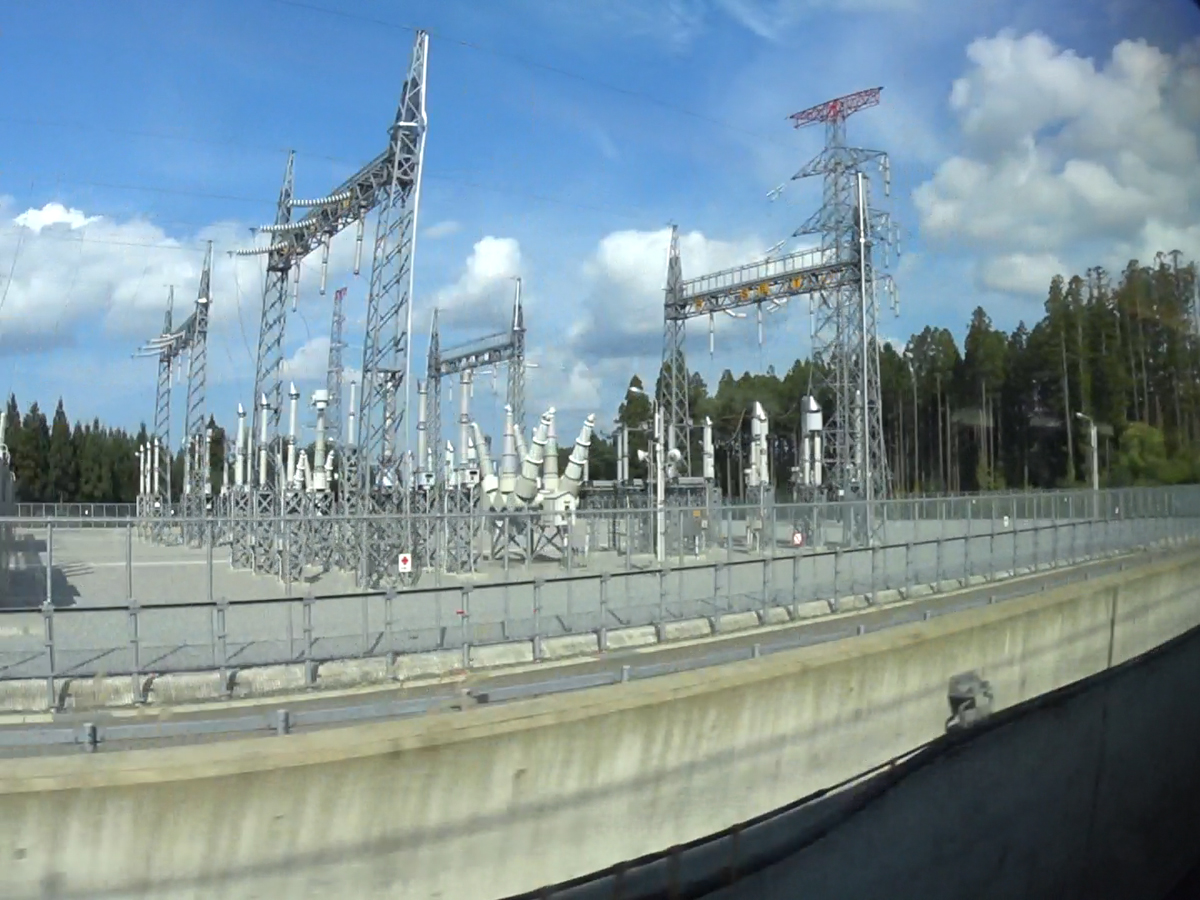

• 4)　新青森変電所の受電鉄塔と鉄構，一次側の機器類．
• 5)　一次側(154kV)の機器群．
• 6)　き電用変圧器．スコット結線変圧器が2台設置されており，三相154kVの電力を単相60kV×2組に降圧・変換してATき電線とトロリー線の間に供給しています．

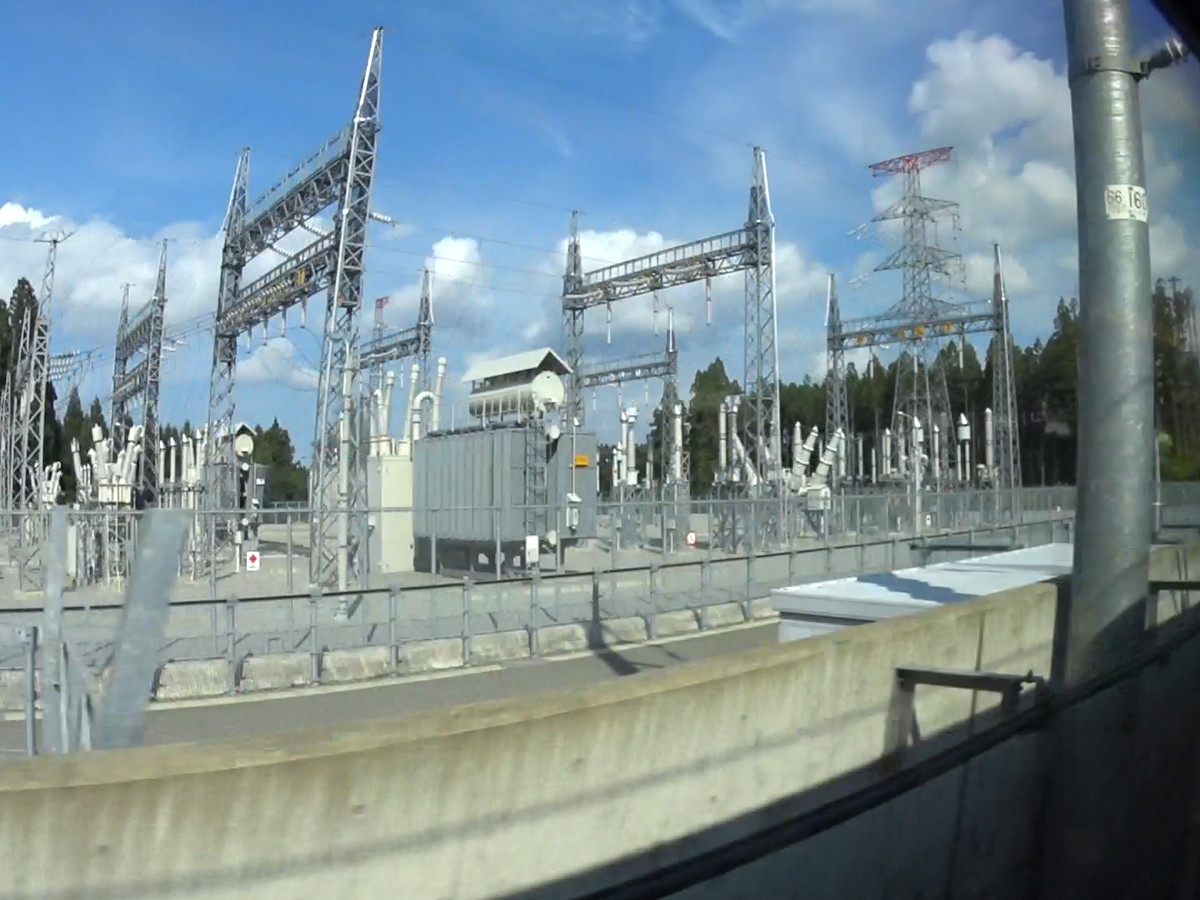

• 7)　上り列車の車内から見たき電用変圧器．
• 8)　異相区分切替セクションの切替用開閉器を収めた建屋．
• 9)　変電所から出力されるき電線．

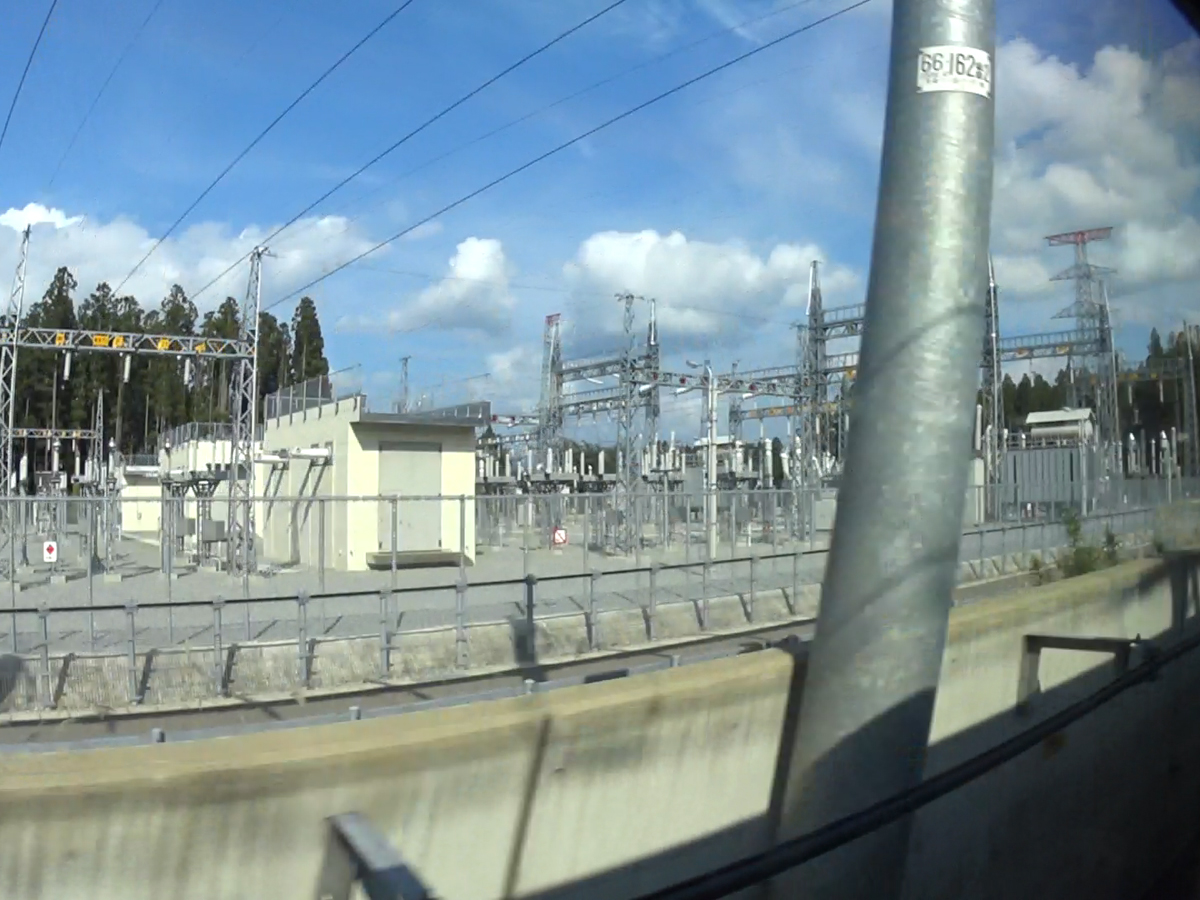

• 10)　上り列車の車内から見たき電線出力部．線路上の鉄構にき電線が延びています．
• 11)　き電線鉄構．整備新幹線として建設された区間でよくみられる鋼管製のシンプルな構造です．
• 12)　下り線異相区分切替セクションの出口側・上り線異相区分切替セクションの入口側のエアセクション．
• 13)　上下線の新青森方のトロリー線へのき電線接続部．
