| 隣接セクション | ||||
|---|---|---|---|---|
| (新大阪方) 新富山き電区分所 |
 |
新黒部変電所 |  |
(高崎方) 新糸魚川き電区分所 |
本項では北陸新幹線 新黒部変電所の異相区分切替セクションについて説明しています．
北陸新幹線の新黒部変電所は黒部宇奈月温泉－富山間，黒部宇奈月温泉駅から約2km新大阪方に設置されており，新上越変電所とのき電境界でかつ50Hz/60Hzの境界にもなっている新糸魚川き電区分所から新高岡変電所とのき電境界となっている新富山き電区分所までの区間のき電を担当しています．線路は枕野トンネルと第2黒部トンネルの間の短い明かり区間にありますが，上下線の異相区分セクションの端は高崎方が第1黒部トンネル，新大阪方が第2黒部トンネルの中にあり外からは見えません．
3) 新黒部変電所の受電鉄構を下り電車の車内から見たところ．

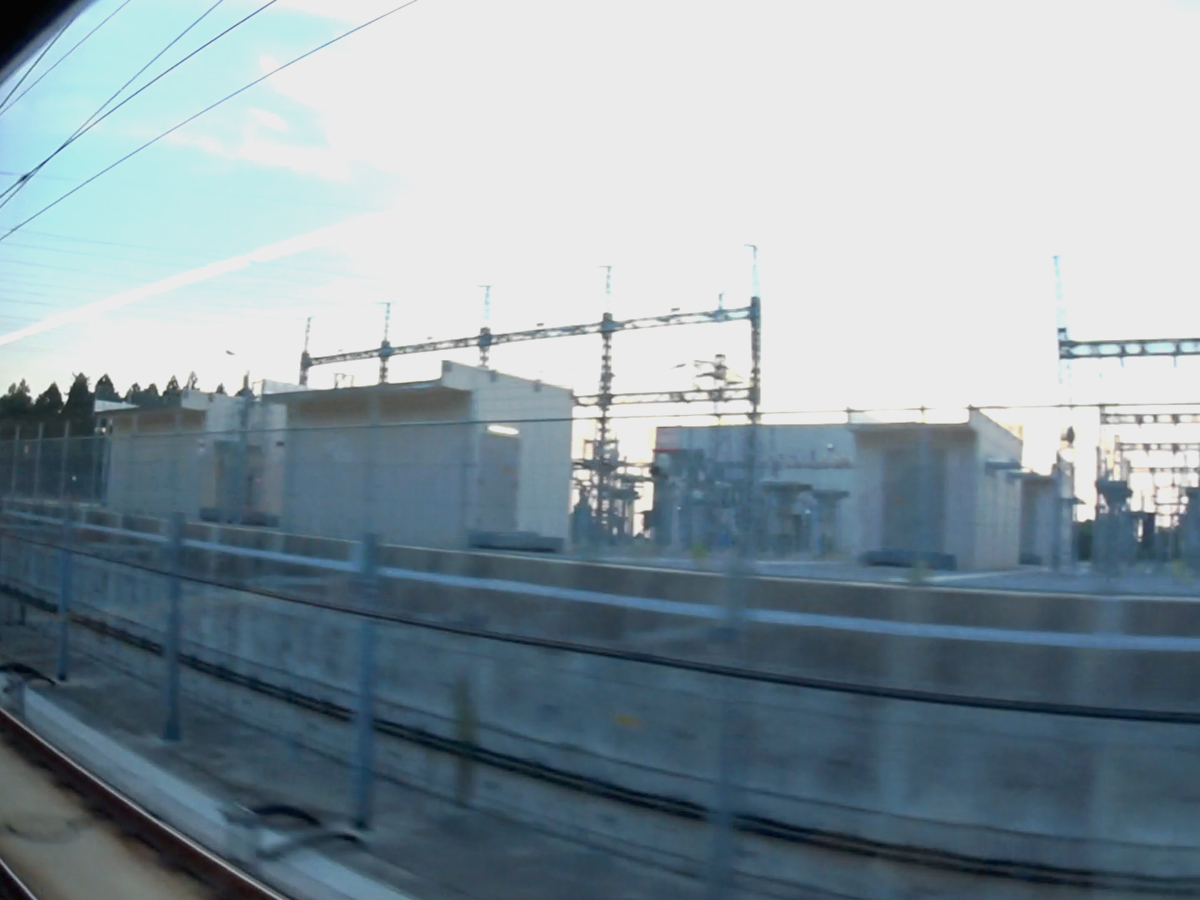

4) 新黒部変電所の構内を下り電車の車内から見たところ．

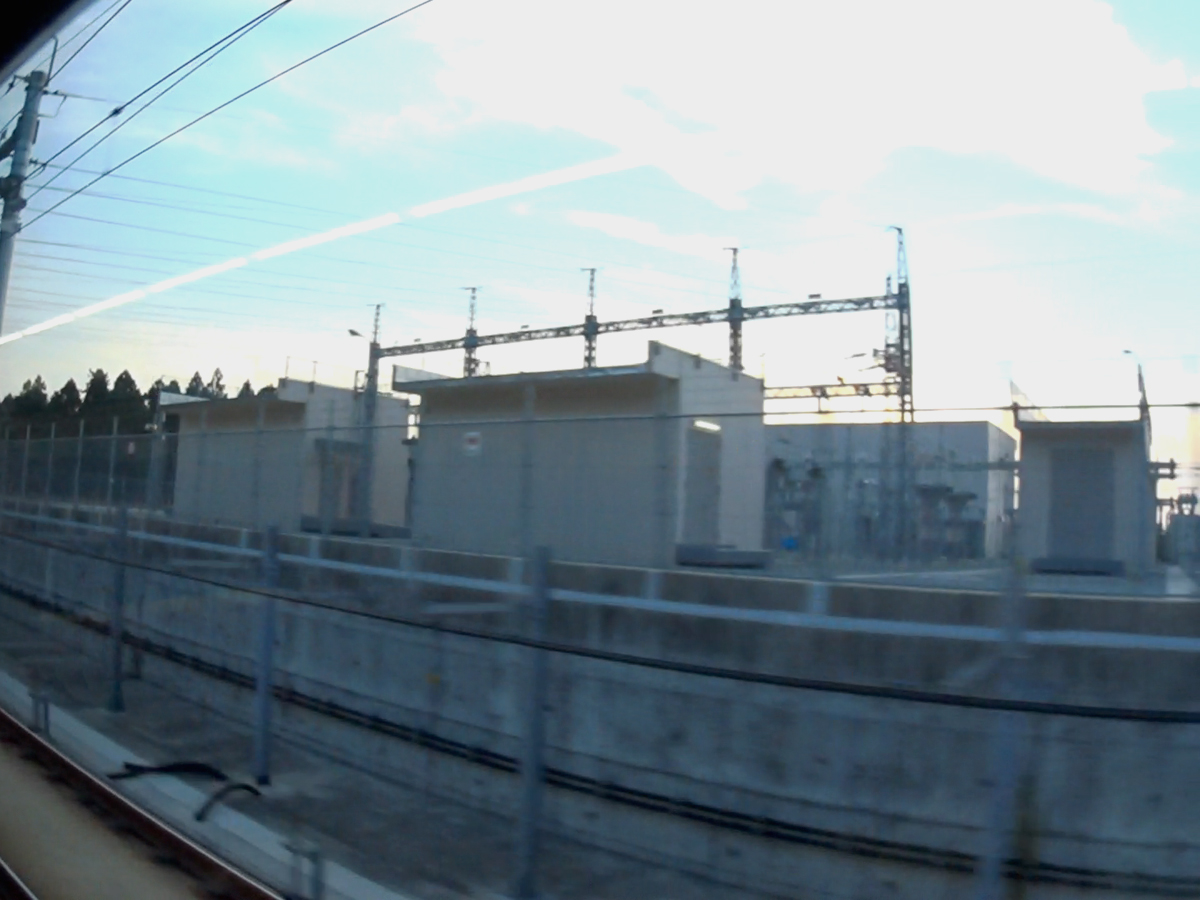

5) 新黒部変電所の構内，き電線の出力部．切替用開閉器を収めた建屋が見えます．

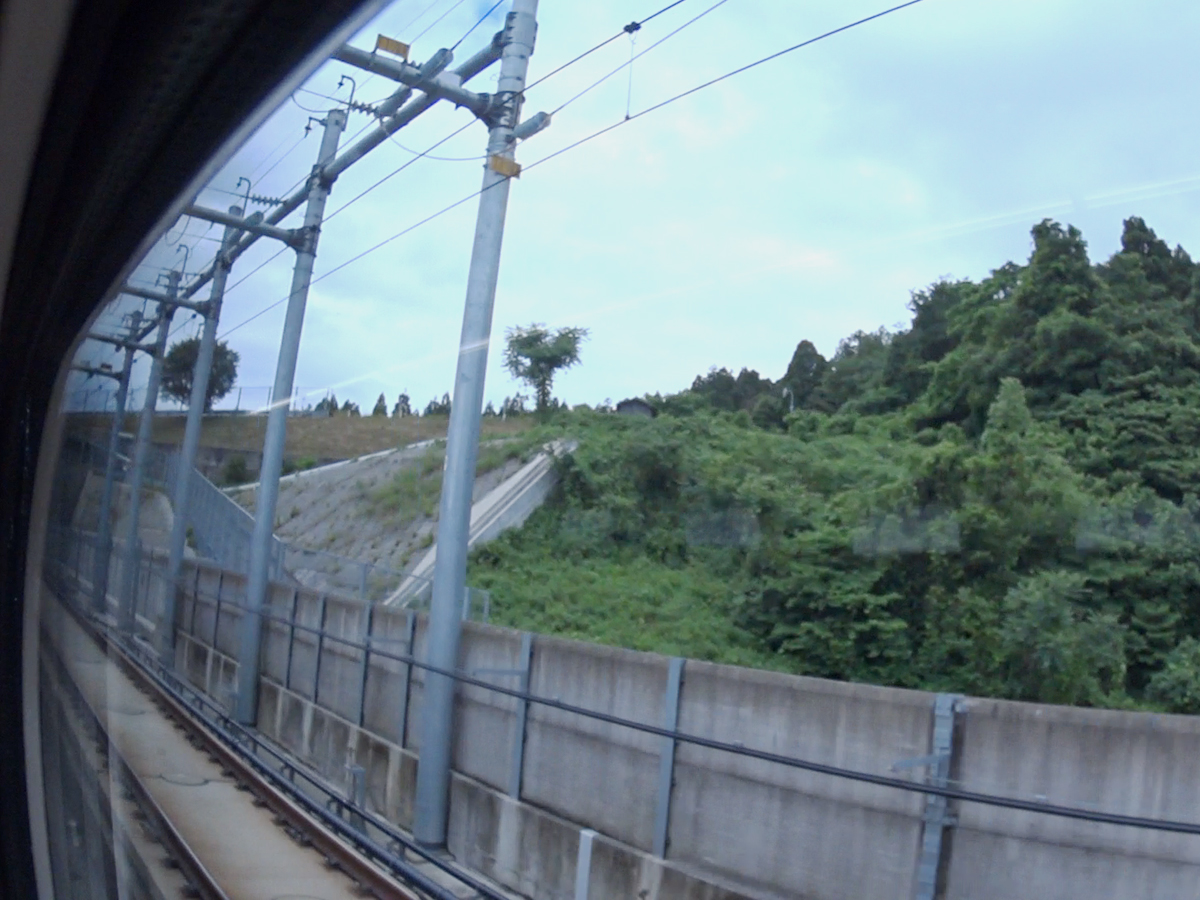

7) 新黒部変電所のき電線鉄構(新大阪方)を上り電車の車内から見たところ．
8) 新黒部変電所のき電線鉄構(高崎方)を上り電車の車内から見たところ．

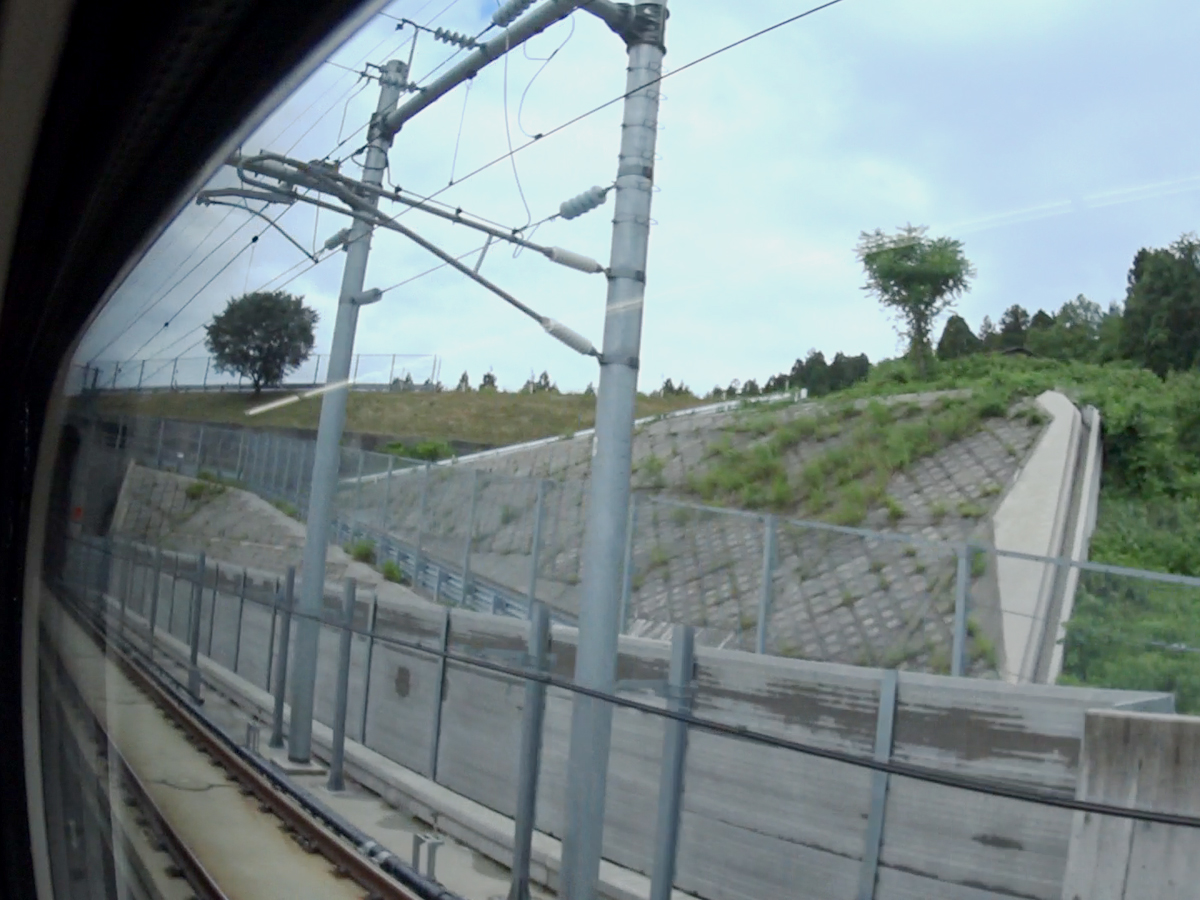

9) 上り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部．

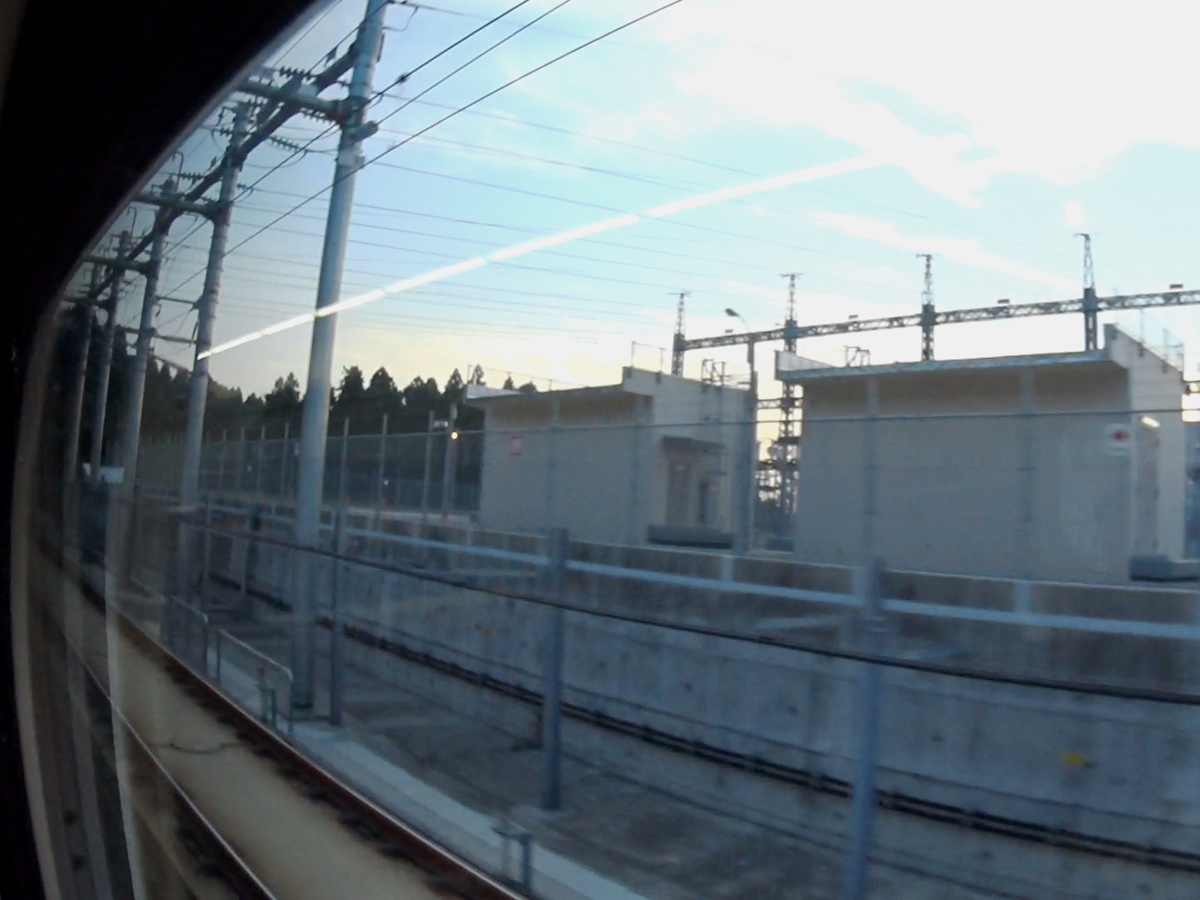

10) 新黒部変電所のき電線鉄構(高崎方)を下り電車の車内から見たところ．

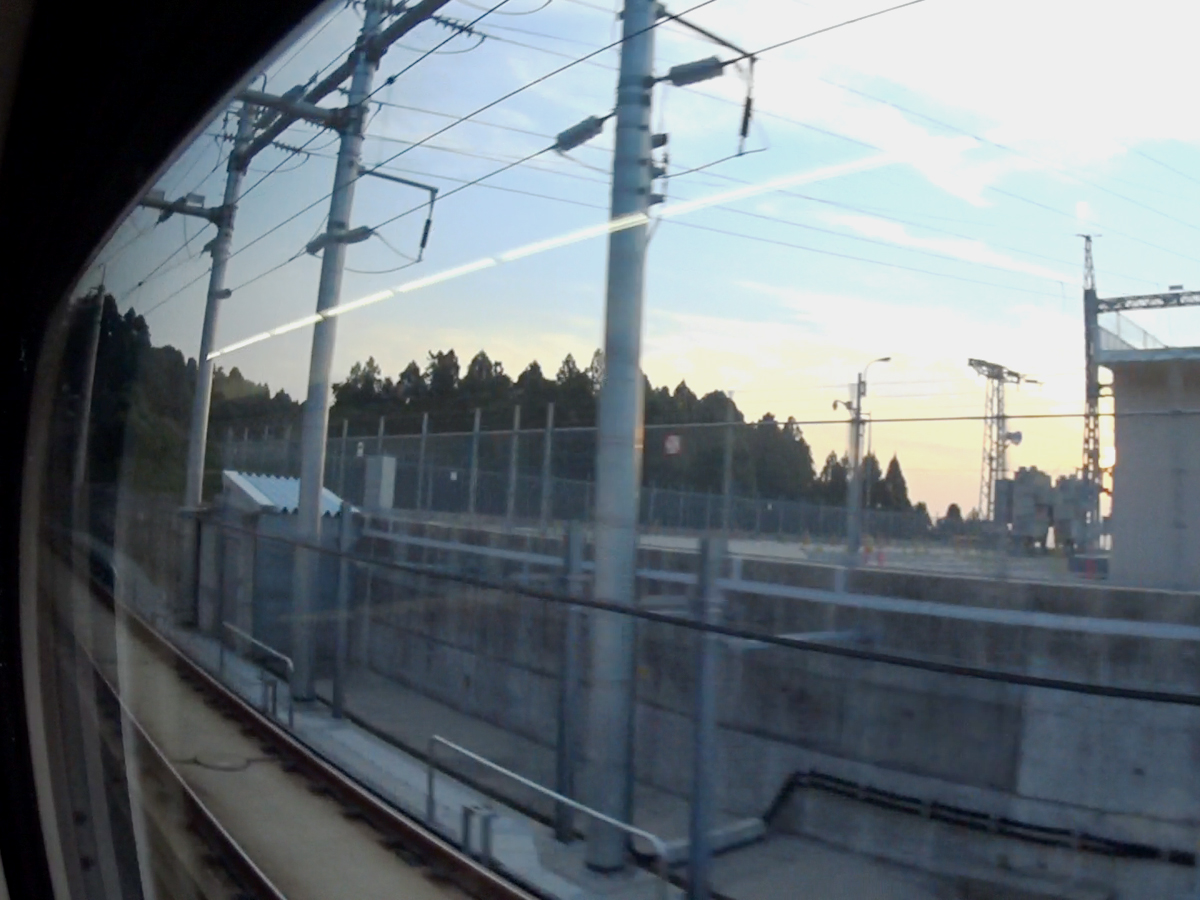

11) 新黒部変電所のき電線鉄構(新大阪方)を下り電車の車内から見たところ．

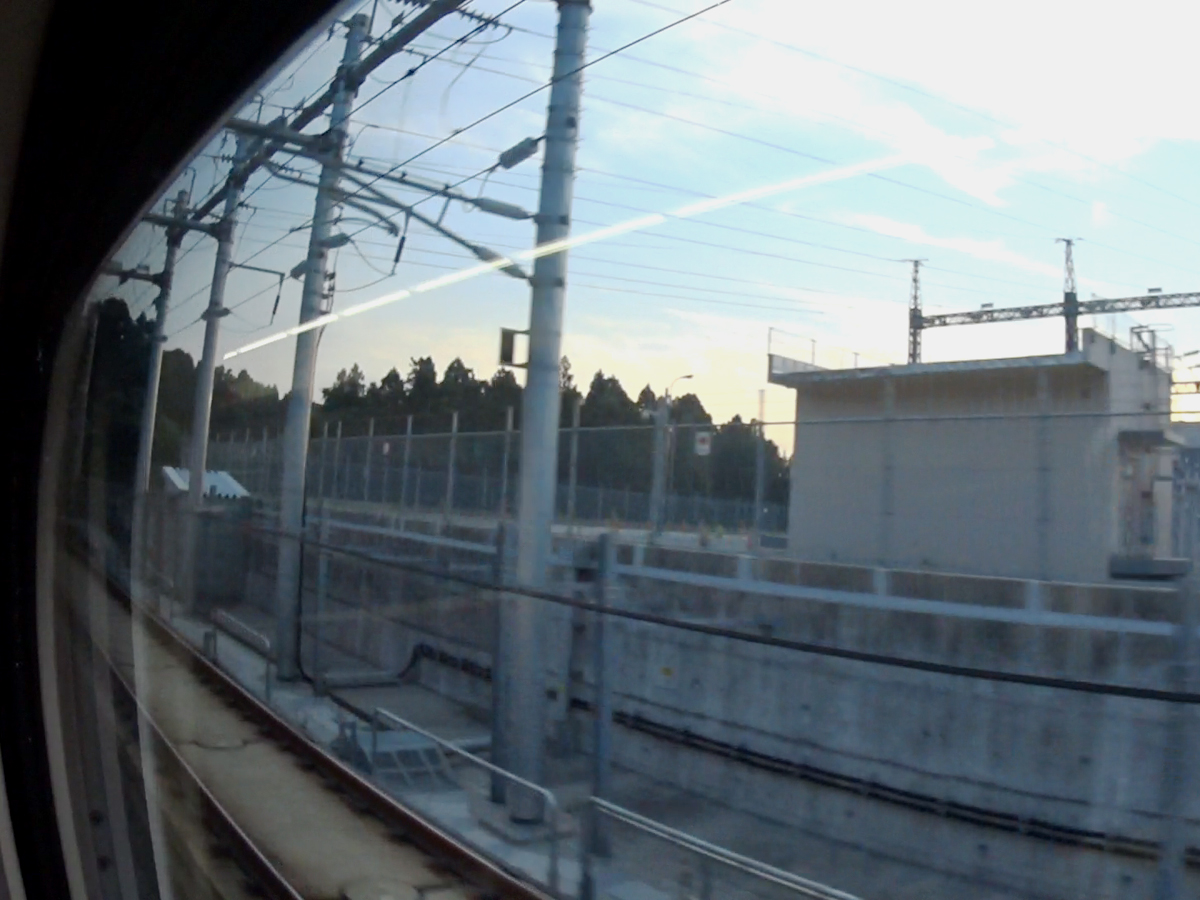

12) 下り線異相区分切替セクションの中セクションのトロリー線へのき電線接続部．
