北陸新幹線　新長野変電所の
異相区分切替セクション

隣接セクション
(新大阪方) 新高田き電区分所		新長野変電所		(高崎方) 新赤沼き電区分所

　本項では北陸新幹線　新長野変電所の異相区分切替セクションについて説明しています．

• 1)　新長野変電所の正門．
• 2)　受電鉄塔と鉄構．中部電力から275kV・60Hzの電力を2回線で受電しています．
• 3)　き電用変圧器．ルーフデルタ結線の変圧器が2台設置されており，三相275kV・60Hzの電力を単相60kV・60Hz×2組に降圧・変換しています．
• 4)　異相区分切替セクションの切替用開閉器を収めた建屋．
• 5)　単巻変圧器(AT)．上下線の高崎方・新大阪方それぞれに1台ずつ，合計4台設置されています．
• 6)　き電線の出力部．ケーブルで高丘トンネル内のATき電線・トロリー線に接続されています．
• 7)　下り線異相区分切替セクションの入口側・上り線異相区分切替セクションの出口側のエアセクション．千曲川を渡る橋梁の上に設置されています．一方，反対側の下り線異相区分切替セクションの出口側・上り線異相区分切替セクションの入口側のエアセクションは高丘トンネルの中にあります．

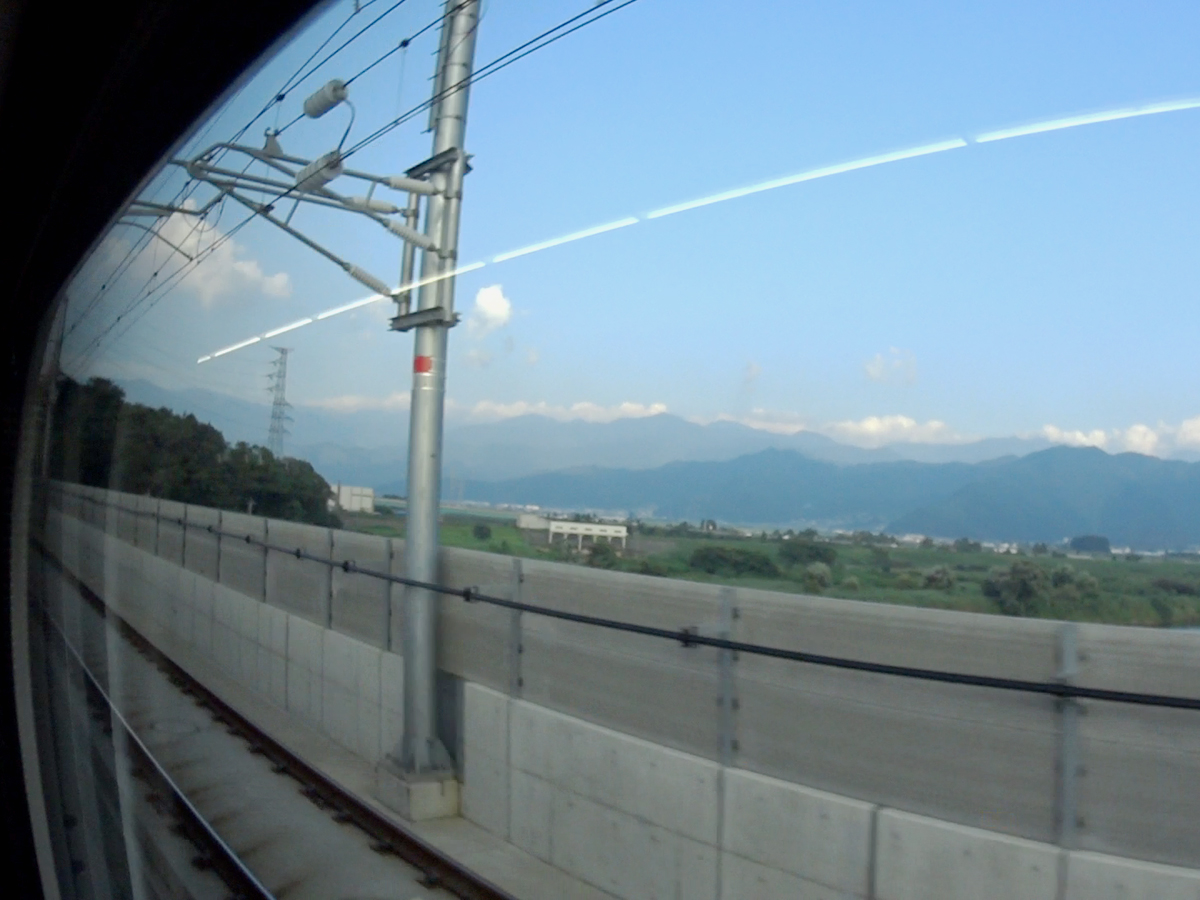

• 8)　上り線異相区分切替セクションの出口側エアセクションの新大阪方の架線絶縁部を下り電車の車内から見たところ．

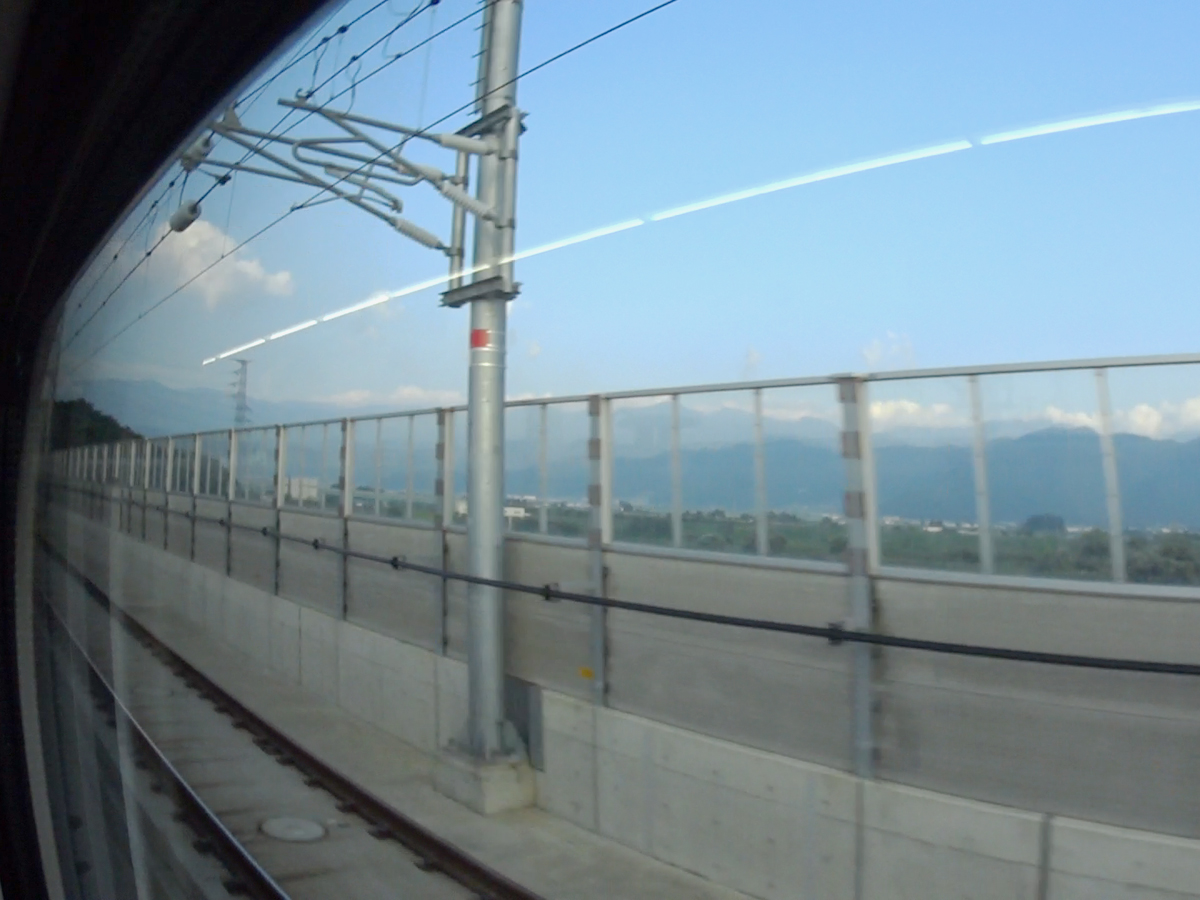

• 9)　上り線異相区分切替セクションの出口側エアセクションの高崎方の架線絶縁部を下り電車の車内から見たところ．

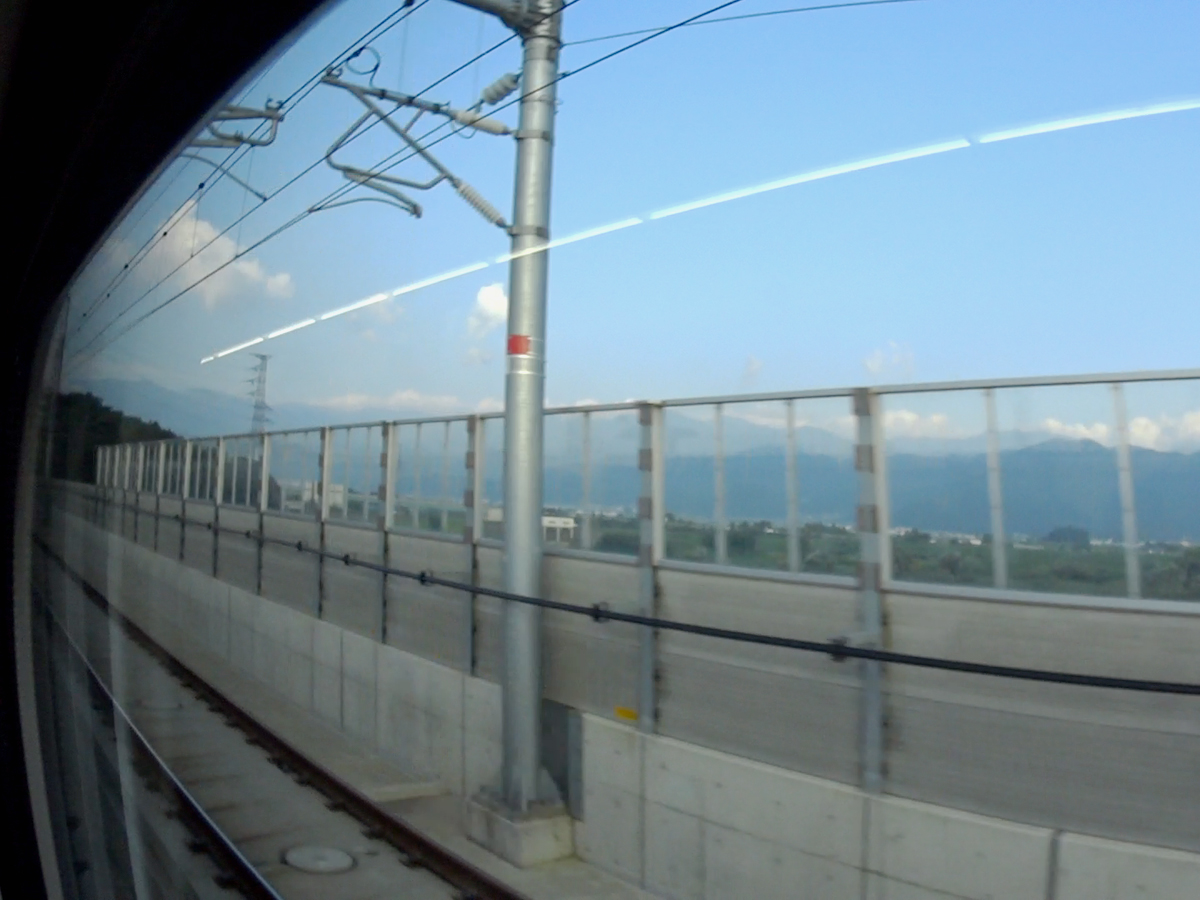

• 10)　上り線高崎方のトロリー線へのき電線接続部を下り電車の車内から見たところ．
